TNC 360 2-10
2 Handbetrieb und Einrichten

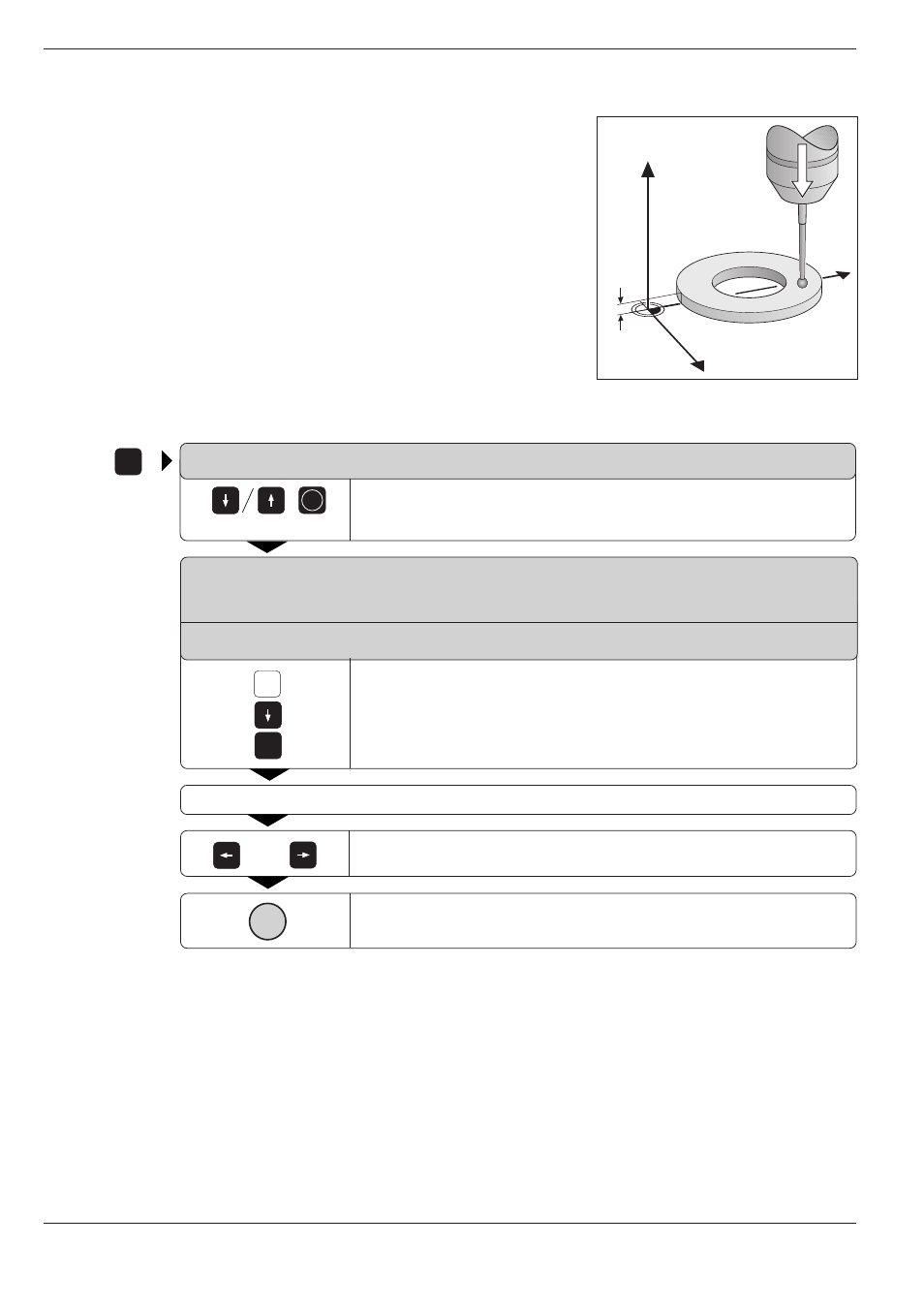

Abb. 2.9: Kalibrierung der Tastsystem-Länge
Y
X
Z
5
2.4 3D-Tastsystem
TOUCH
PROBE
ENT
oder
Z
5
z.B.
z.B.
I
3D-Tastsystem kalibrieren
Das Tastsystem ist zu kalibrieren bei
• Inbetriebnahme
• Taststift-Bruch
• Taststift-Wechsel
• Änderung des Antastvorschubs
• Unregelmäßigkeiten, beispielsweise infolge Erwärmung der Maschine
Beim Kalibrieren ermittelt die TNC die „wirksame“ Länge des Taststifts
und den „wirksamen“ Radius der Tastkugel. Zum Kalibrieren des 3D-
Tastsystems wird ein Einstellring mit bekannter Höhe und bekanntem
Innenradius auf dem Maschinentisch aufgespannt.
Kalibrieren der wirksamen Länge
Vorbereitung:
Bezugspunkt in der Zustellachse so setzen, daß für den
Maschinentisch gilt: Z=0.
WERKSTUECK-FLÄCHE = BEZUGSEBENE
Kalibrier-Funktion für die Tastsystem-Länge wählen
KALIBRIERUNG WIRKSAME LAENGE
Z+ Z–
WERKZEUGACHSE = Z
Falls nötig: Werkzeugachse eingeben, z. B. Z
BEZUGSPUNKT wählen
Höhe des Einstellrings eingeben, z. B. 5 mm
Tastsystem dicht über die Oberfläche des Einstellrings verfahren
Falls nötig: Angezeigte Verfahrrichtung ändern
3D-Tastsystem tastet Oberfläche des Einstellrings an
