TNC 360 7-12
7 Programmieren mit Q-Parametern

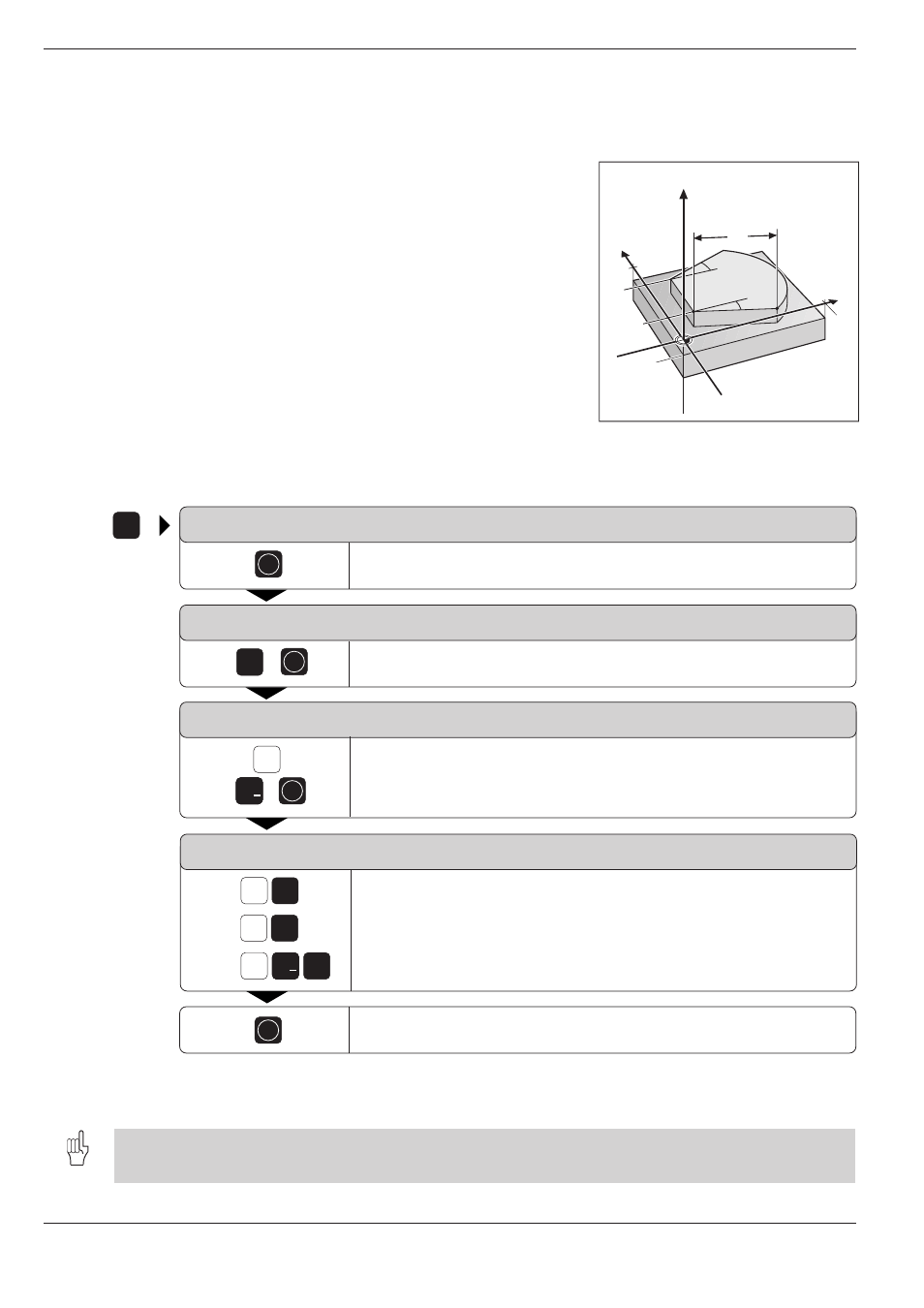

Abb. 7.4: Meßgrößen am Werkstück
X
z.B.
X z.B.
Y 0 z.B.
z.B. Z
5
+/ 5
TOUCH
PROBE
7.7 Messen mit dem 3D-Tastsystem während des Programmlaufs
Mit dem 3D-Tastsystem lassen sich auch während eines Programmlaufs
Positionen am Werkstück erfassen.
Anwendungen:
• Höhenunterschiede bei Gußflächen ermitteln
• Toleranzabfragen während der Bearbeitung
Der Tastsystem-Einsatz wird mit TOUCH PROBE ins Programm einpro-
grammiert.
Das Tastsystem wird vorpositioniert und tastet automatisch die vorgege-
bene Position an. Die für den Antastpunkt ermittelte Koordinate wird in
einem Q-Parameter abgelegt.
Der Antastvorgang wird abgebrochen, wenn das Tastsystem innerhalb
eines bestimmten Bereichs (über MP 6130 wählbar) nicht ausgelenkt
wird.
Tastsystem-Einsatz programmieren
TCH PROBE 0: BEZUGSEBENE
Antastfunktion anwählen
PARAMETER-NR. FUER ERGEBNIS?
Nummer des Q-Parameters eingeben, dem die Koordinate zugewie-
sen werden soll, z. B. Q5
ANTAST-ACHSE/ANTAST-RICHTUNG?
Antast-Achse eingeben, ihre Koordinate wird Q5 zugewiesen, z. B. X
Antast-Richtung anwählen und übernehmen
POSITIONS-SOLLWERT?
Alle Koordinaten für die Vorposition des Tastsystems eingeben,
z. B. X = 5 mm, Y = 0, Z = –5 mm
Eingaben abschließen
NC-Programmsätze z.B:
TCH PROBE
0.0 BEZUGSEBENE Q5 X–
TCH PROBE 0.1 X+5 Y+0 Z–5
Tastsystem manuell so vorpositionieren, daß eine Kollision beim Anfahren der programmierten Vorposition
vermieden wird.
100
–10
100
α
?
α
?
Y
X
Z
L?
ENT
z.B.
5 z.B.
ENT
ENT
+/
ENT
