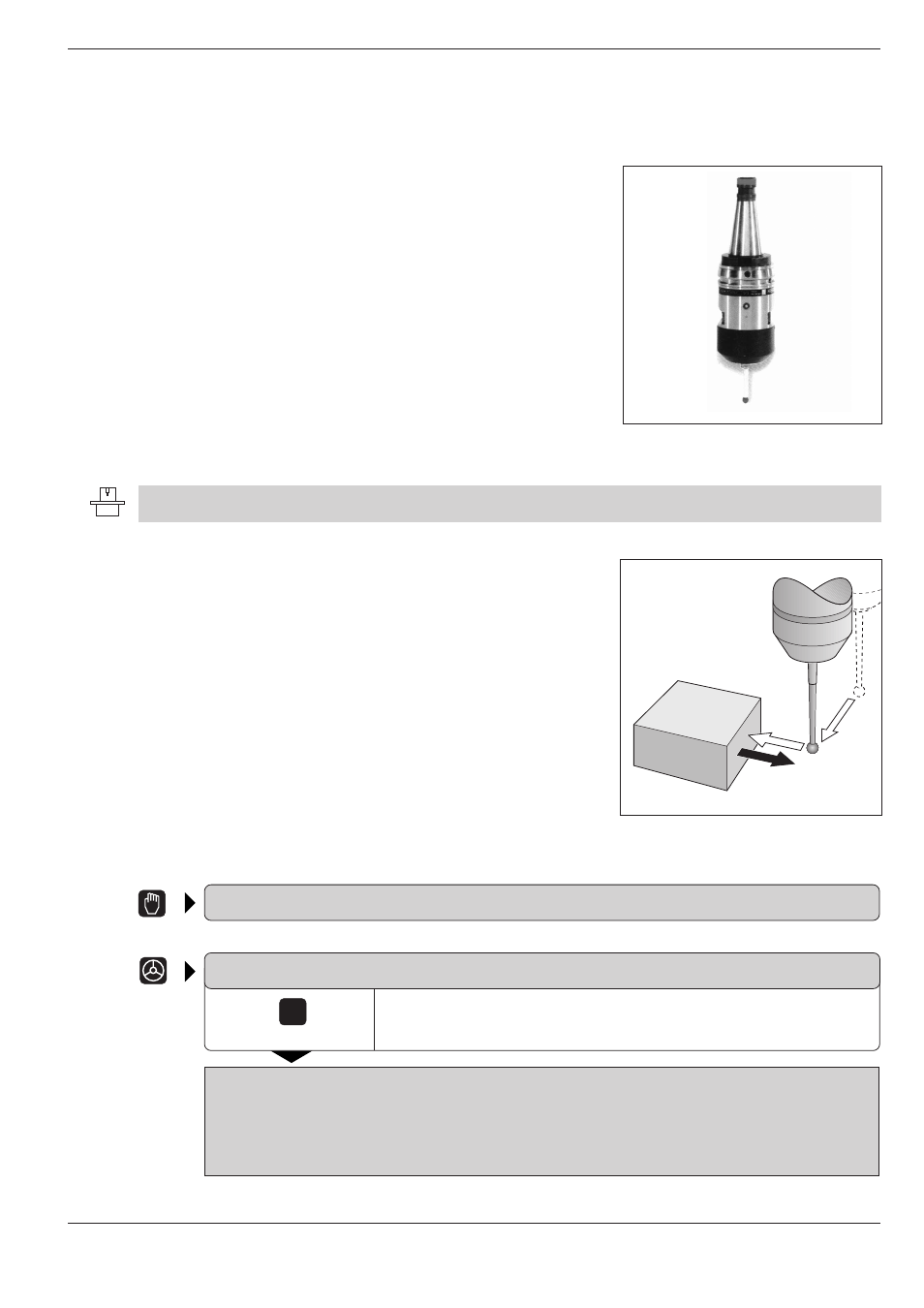

TNC 360 2-9
2 Handbetrieb und Einrichten
TOUCH
PROBE
Abb. 2.8: Vorschübe beim Antasten
F
max
F
F
Abb. 2.7: HEIDENHAIN 3D-Tastsystem
TS120
2.4 3D-Tastsystem
3D-Tastsystem einsetzen
Die TNC stellt für den Einsatz eines HEIDENHAIN 3D-Tastsystems
Antastfunktionen zur Verfügung. Typische Einsatzbereiche des
Tastsystems sind:
• Kompensieren einer schiefen Werkstück-Aufspannung
(Grunddrehung)
• Bezugspunkt-Setzen
• Messen von
- Längen und Positionen am Werkstück
- Winkeln
- Kreisradien
- Kreismittelpunkten
• Messungen während eines Programmlaufs
• Digitalisieren von 3D-Formen (Option)
Die TNC muß vom Maschinen-Hersteller für den Einsatz eines 3D-Tastsystems vorbereitet sein.
Das 3D-Tastsystem verfährt in den Antastfunktionen nach Drücken der
externen START-Taste. Der Maschinen-Hersteller legt den Vorschub F
fest, mit dem es auf das Werkstück zufährt. Wenn das 3D-Tastsystem das
Werkstück berührt,
• sendet es ein Signal an die TNC:
die Koordinaten der angetasteten Position werden gespeichert
• stoppt das 3D-Tastsystem
• fährt das 3D-Tastsystem im Eilgang auf die Startposition des Antastvor-
gangs zurück
Menü für Antastfunktionen anwählen
MANUELLER BETRIEB
oder
EL. HANDRAD
Bildschirm-Menü mit Antastfunktionen anwählen
KALIBRIERUNG WIRKSAME LAENGE
KALIBRIERUNG WIRKSAMER RADIUS
GRUNDDREHUNG
WERKSTUECK-FLAECHE = BEZUGSEBENE
ECKE = BEZUGSPUNKT
KREIS-MITTELPUNKT = BEZUGSPUNKT
