Handbetrieb und Einrichten
Bezugspunkt-Setzen in der Bearbeitungsebene
Nullwerkzeug verfahren, bis es eine Werkstückkante berührt (ankratzt)
Achse anwählen
Position des Werkzeugmittelpunkts (z.B. X = –5 mm) auf der angewählten
Achse vorzeichenrichtig eingeben
Vorgang für alle Achsen in der Bearbeitungsebene wiederholen.
2.3
Bezugspunkt-Setzen ohne 3D-Tastsystem
–R
2
1
–R
Y
X
2
1
X
Y
z.B.
X
ENT
z.B.
5
+/
Abb. 2.6:

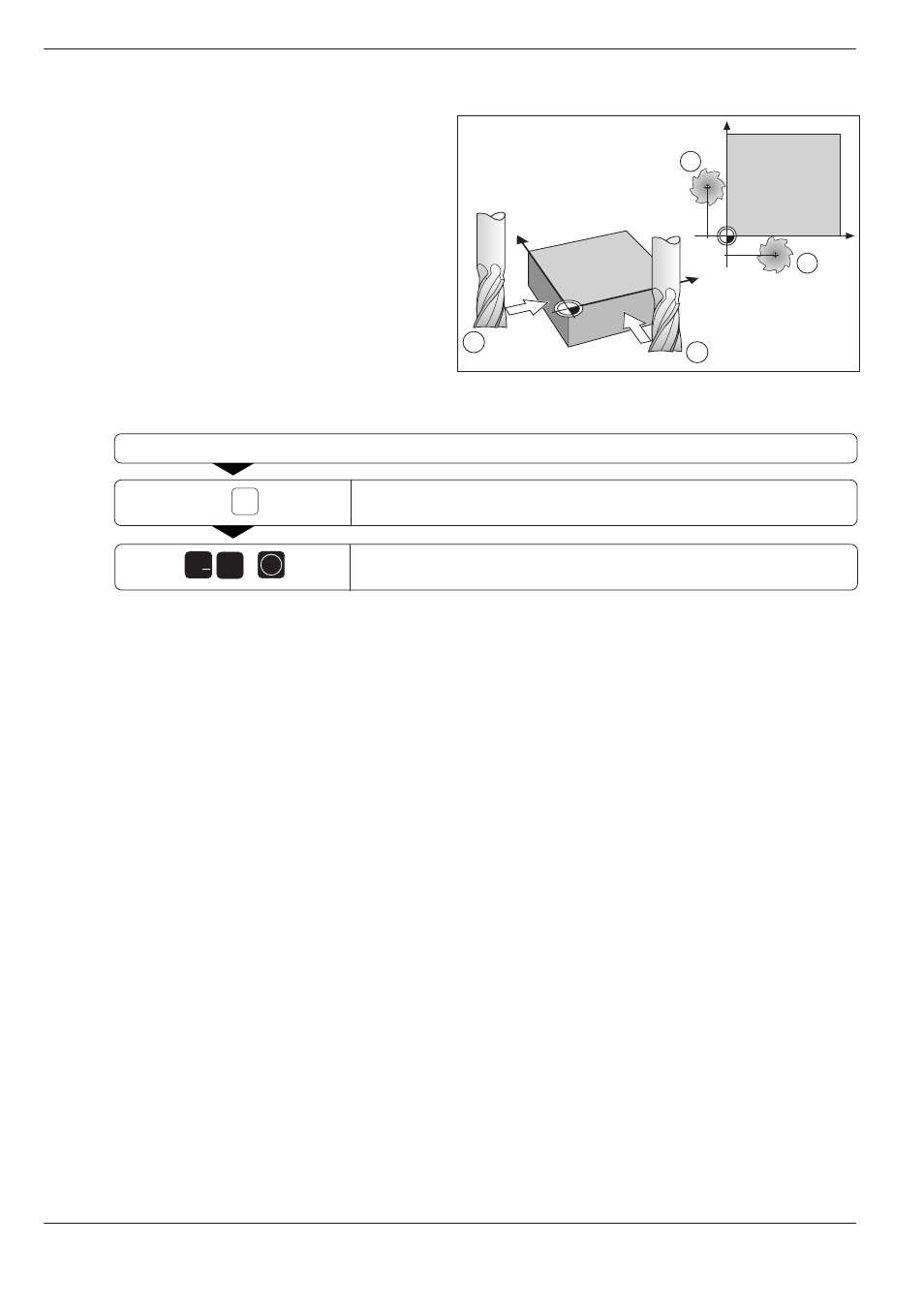

Bezugspunkt-Setzen in der Bearbeitungsebene;
rechts oben Draufsicht
