Seite 73
TNC 360
4-8
4
Programmieren

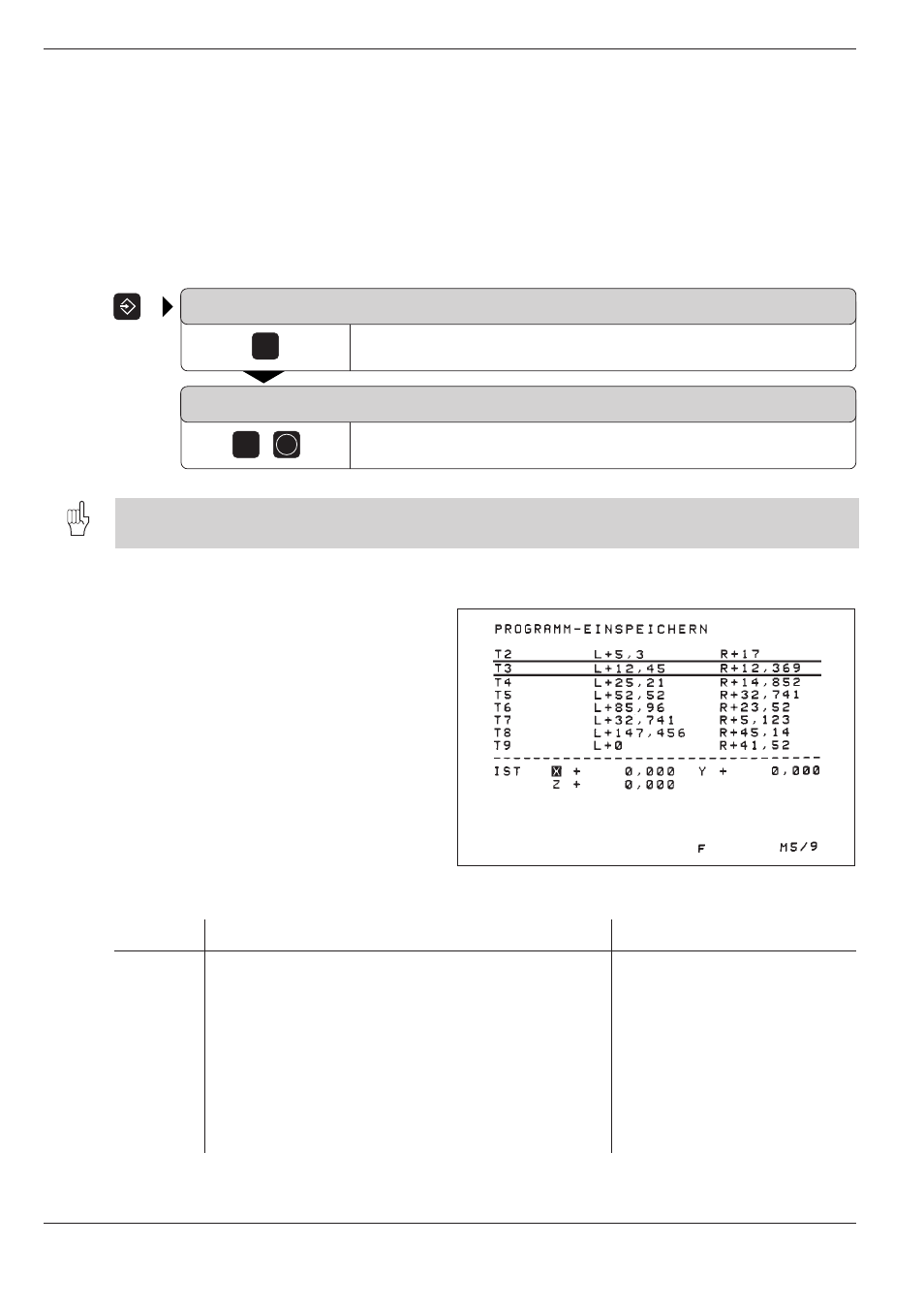

Abb. 4.3:
Werkzeug-Tabelle
4.2
Werkzeuge
PGM
NR
Angaben in der Werkzeug-Tabelle
Die WERKZEUG-TABELLE enthält neben den
Werkzeug-Abmessungen noch weitere
Informationen.
ENT
0
Abkürzung
T
S
P
L
R
Eingaben
Nummer, mit der das Werkzeug im Programm aufge-
rufen wird
Sonderwerkzeug (engl. s
s
s
s
special tttttool), dessen Radius
mehrere Plätze im Werkzeug-Magazin einnimmt. Vor und
hinter einem Sonderwerkzeug wird eine bestimmte Anzahl
von Plätzen freigehalten. Bei Sonderwerkzeugen steht vor
der Platz-Nummer ein S
Platznummer des Werkzeugs im Werkzeug-Magazin
Korrekturwert für die Werkzeug-Länge
Werkzeug-Radius
Werkzeug-Daten im Programm 0 eingeben
In der Werkzeug-Tabelle werden die Daten aller Werkzeuge gemeinsam
eingegeben. Die Anzahl der Werkzeuge in der Tabelle ist über MP 7260
wählbar.
Bei automatischem Werkzeugwechsel müssen die Werkzeug-Daten in der
Werkzeug-Tabelle stehen.
Werkzeug-Tabelle (Programm 0) editieren
PROGRAMM-EINSPEICHERN
Programm-Übersicht aufrufen
DATEI-NAME =
Werkzeug-Tabelle anwählen
Die Werkzeug-Tabelle läßt sich auch in den Betriebsarten EL.HANDRAD und MANUELLER BETRIEB editieren.
Dann wird einfach ENT gedrückt.
Dialog
–
SONDERWERKZEUG?
JA = ENT / NEIN = NO ENT
PLATZ-NR?
WERKZEUG-LAENGE L?
WERKZEUG-RADIUS R?
