Absolute Werkstück-Positionen

Jede Position auf dem Werkstück ist durch ihre absoluten Koordinaten
eindeutig festgelegt.

Beispiel: Absolute Koordinaten der Position ➀:

X = 20 mm
Y = 10 mm
Z = 15 mm

Wenn Sie nach einer Werkstück-Zeichnung mit absoluten Koordinaten
bohren oder fräsen, dann fahren Sie das Werkzeug auf die Koordinaten.

Inkrementale Werkstück-Positionen

Eine Position kann auch auf die vorhergegangene Soll-Position bezogen
sein: Der relative Nullpunkt wird dann also auf die zuletzt programmierte
Position gelegt. Mann spricht dann von inkrementalen Koordinaten
(Inkrement = Zuwachs), bzw. einem Inkremental-Maß oder Kettenmaß
(da die Position durch aneinandergereihte Maße angegeben wird).
Inkrementale Koordinaten werden durch ein I gekennzeichnet.

Beispiel: Inkrementale Koordinaten der Position ➂

bezogen auf Position ➁

Absolute Koordinaten der Position ➁ :
X = 10 mm
Y = 5 mm
Z = 20 mm
Inkrementale Koordinaten der Position ➂ :
IX = 10 mm
IY = 10 mm
IZ = –15 mm

Wenn Sie nach einer Werkstück-Zeichnung mit inkrementalen Koordinaten
bohren oder fräsen, dann fahren Sie das Werkzeug um die Koordinaten
weiter.

Eine inkrementale Positionsangabe ist also eine spezifische relative
Positionsangabe – wie auch die Angabe einer Position als Restweg zur
Ziel-Position (in diesem Fall liegt der relative Nullpunkt in der Ziel-Position).
Der Restweg hat negatives Vorzeichen, wenn die Ziel-Positionen von der
Ist-Position aus in der negativen Richtung der Koordinatenachse liegt.

Auch bei Polarkoordinaten gibt es diese
Möglichkeiten:

Absolute Koordinaten beziehen sich immer auf

den Pol CC und die Winkelbezugsachse.

Inkrementale Koordinaten beziehen sich

immer auf die letzte programmierte Position des
Werkzeugs.

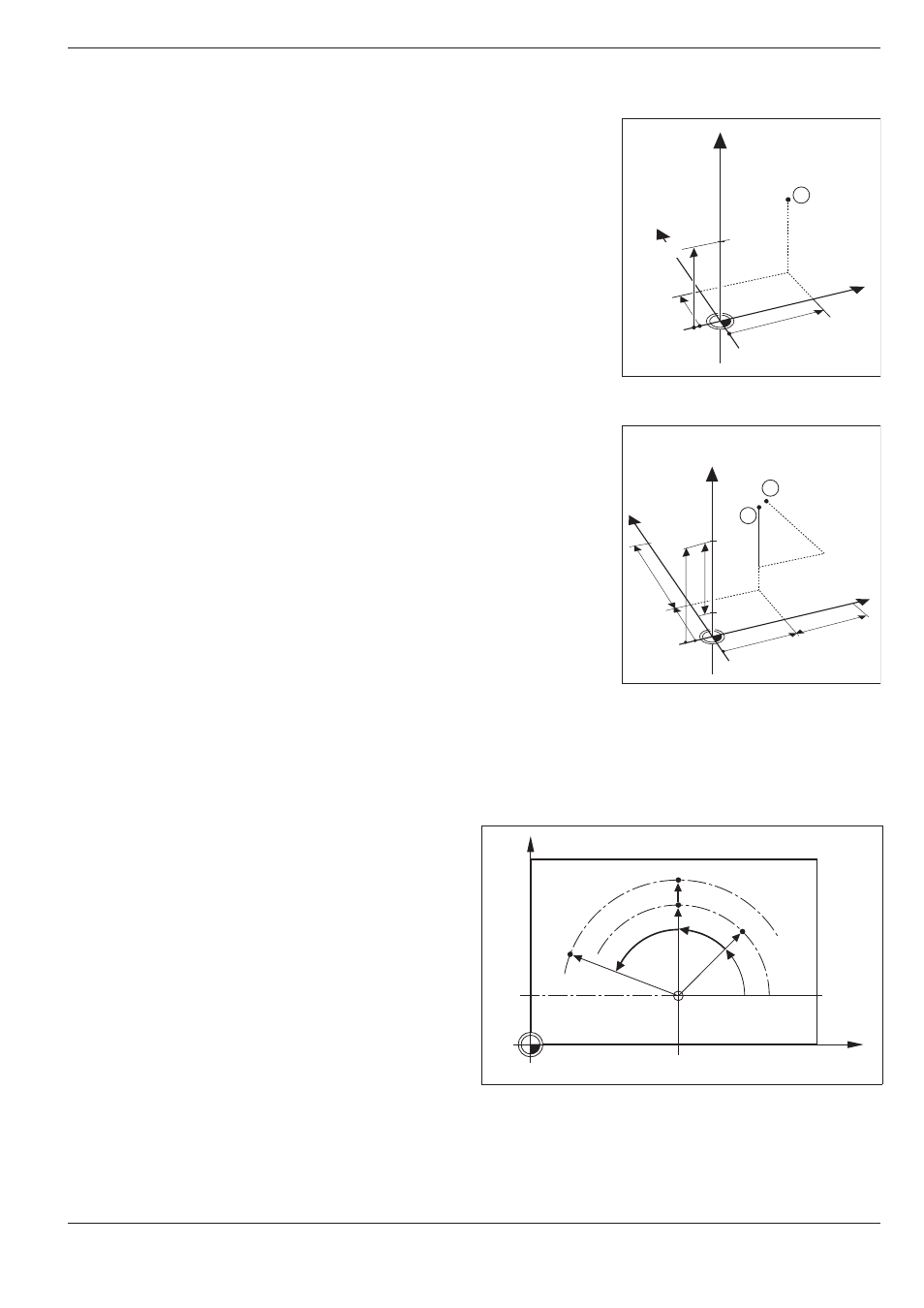

Abb. 1.18: Positionen ➁ und ➂ zum Beispiel

„Inkrementale Werkstück-
Positionen“

Abb 1.17:

Position ➀ zum Beispiel „Absolute
Werkstück-Positionen“

1.2

Grundlagen

Y

X

Z

1

20

10

Z=15mm

X=20mm

Y=10mm

15

I

Z=–15mm

Y

X

Z

2

10

5

5

15

20

10

10

I

X=10mm

I

Y=10mm

3

0

0

X+

Y+

10

CC

0

°

30

PR

PR

PR

+IPR

+IPA

+IPA

PA

Abb. 1.19: Inkrementale Maßangaben bei Polarkoordinaten

(durch „I“ gekennzeichnet)
