Seite 169
8-15
TNC 360
8
Zyklen
8.2
Einfachere Bearbeitungszyklen
60
50
35
12
Y
X
Z

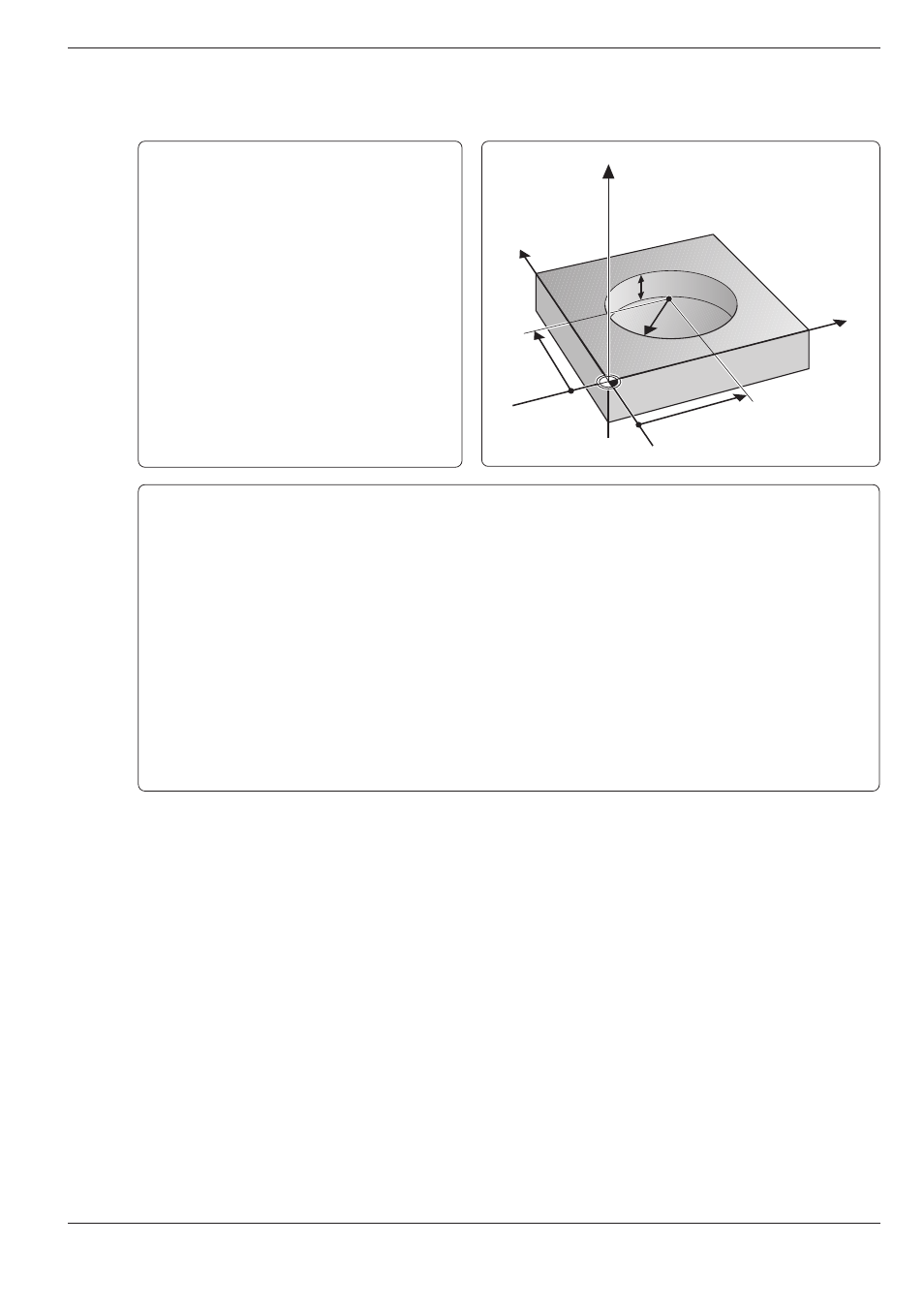

Übungsbeispiel: Kreistasche fräsen
Koordinaten der Taschenmitte:
X
= 60 mm
Y
=
50 mm
Sicherheits-Abstand:
2
mm
Frästiefe:
12
mm
Zustell-Tiefe:
6
mm
Vorschub Tiefenzustellung:
80
mm/min
Kreis-Radius:
35
mm
Fräsvorschub:
100
mm/min
Umlaufsinn der Fräserbahn:
–
Zyklus KREISTASCHE in Bearbeitungsprogramm
0
BEGIN PGM 360815 MM
1
BLK FORM 0.1 Z X+0 Y+0 Z–20
2
BLK FORM 0.2 X+100 Y+100 Z+0
3
TOOL DEF 1 L+0 R+10
4
TOOL CALL 1 Z S2000
5
CYCL DEF 5.0 KREISTASCHE
6
CYCL DEF 5.1 ABST –2 ...................................... Sicherheits-Abstand
7
CYCL DEF 5.2 TIEFE –12 .................................... Frästiefe
8
CYCL DEF 5.3 ZUSTLG –6 F80 ........................... Zustell-Tiefe und Tiefen-Vorschub
9
CYCL DEF 5.4 RADIUS 35 .................................. Kreis-Radius
10
CYCL DEF 5.5 F 100 DR– ................................... Fräsvorschub und Umlauf der Fräserbahn
11
L Z+100 R0 FMAX M6
12
L X+60 Y+50 FMAX M3 ..................................... Vor-Positionieren in X, Y, Taschenmitte, Spindel-Ein
13
L Z+2 FMAX M99 ............................................... Startposition in Z, Zyklus-Aufruf
14
L Z+100 FMAX M2
15
END PGM 360815 MM
