5 Werkzeug-Bewegungen programmieren

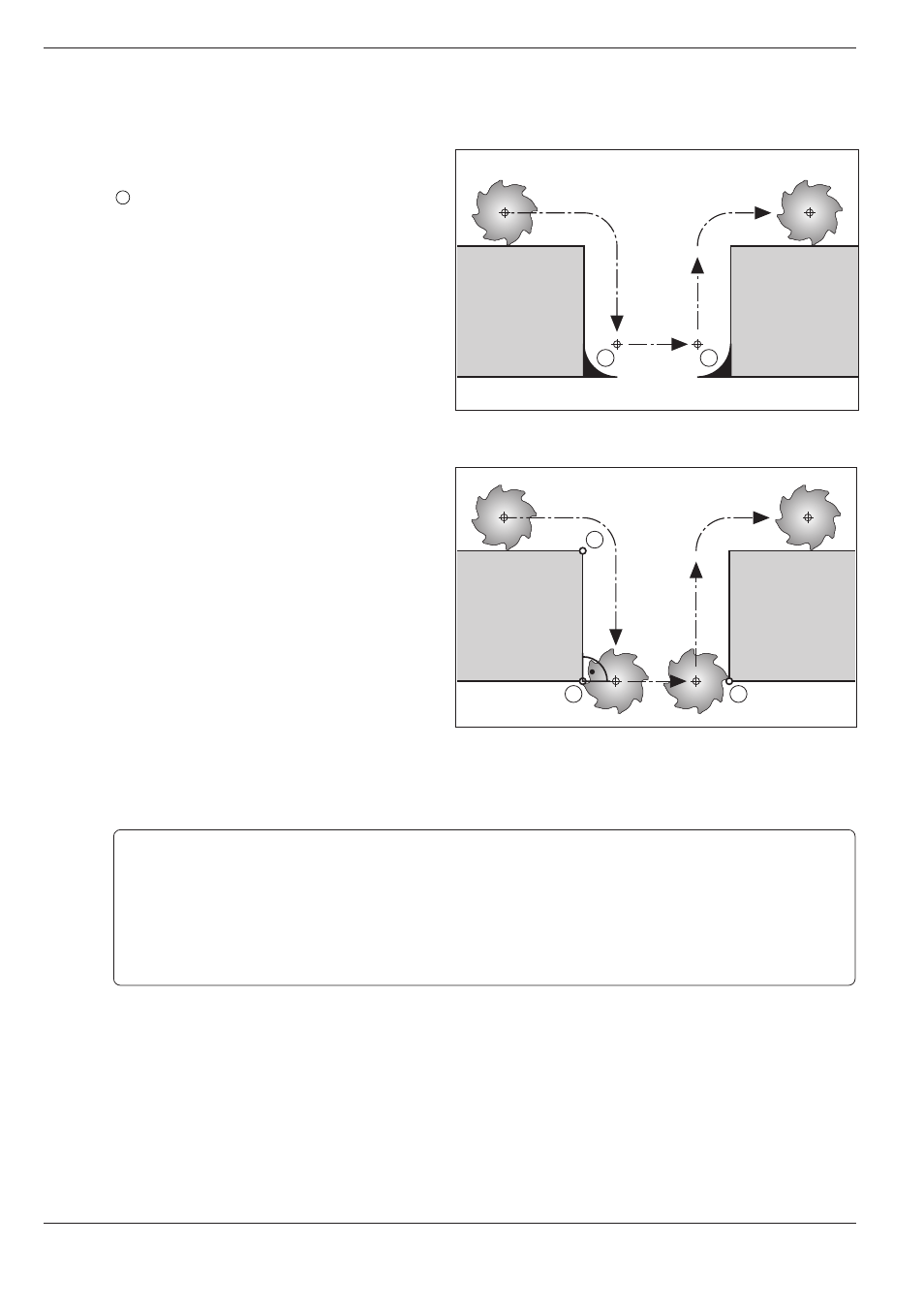

Abb. 5.46: Verfahrwege mit M98
5.6 Zusatz-Funktionen für Bahnverhalten und Koordinatenangaben
Offene Konturecken vollständig bearbeiten: M98
Standardverhalten – ohne M98
Die TNC ermittelt an Innenecken den Schnittpunkt
S der Fräserbahnen und fährt das Werkzeug ab
diesem Punkt in die neue Richtung. Dieses Verhal-
ten führt zu einer unvollständigen Bearbeitung,
wenn die Kontur an den Ecken offen ist.
Offene Konturen vollständig bearbeiten –
mit M98
Mit der Zusatz-Funktion M98 fährt die TNC das
Werkzeug so weit, daß jeder Konturpunkt tatsäch-
lich bearbeitet wird.
Wirkungsdauer
Die Zusatz-Funktion M98 wirkt nur in den Pro-
grammsätzen, in denen sie steht.
Programm-Schema
10 L X ... Y ... RL F .. ................................................ Konturpunkt 10 anfahren
11 L X .. IY–.. ... M98 ............................................... Konturpunkt 11 bearbeiten
12 L IX + .. ... ........................................................... Konturpunkt 12 anfahren
.
.
.
.
.
.
11 12
10
Abb. 5.45: Verfahrwege ohne M98
S S
