12-13 TNC 360
12 Tabellen, Übersichten, Diagramme
12.4 Diagramme zur Werkstück-Bearbeitung
Vorschub F
Der Vorschub F des Werkzeugs wird aus der Schneidenzahl n des Werk-
zeugs, der zulässigen Spandicke d pro Schneide und der Spindel-Drehzahl
S ermittelt:
F = n
. d . S
Einheiten:
F in mm/min
d in mm
S in 1/min
Der aus dem Diagramm abgelesene Vorschub muß mit der Schneidenzahl
multipliziert werden.
Beispiel:
Spandicke
d = 0,1 mm
Spindel-Drehzahl S = 500 U/min
Diagramm-Vorschub F = 50 mm/min
Schneidenzahl n = 6
Einzugebender Vorschub F = 300 mm/min

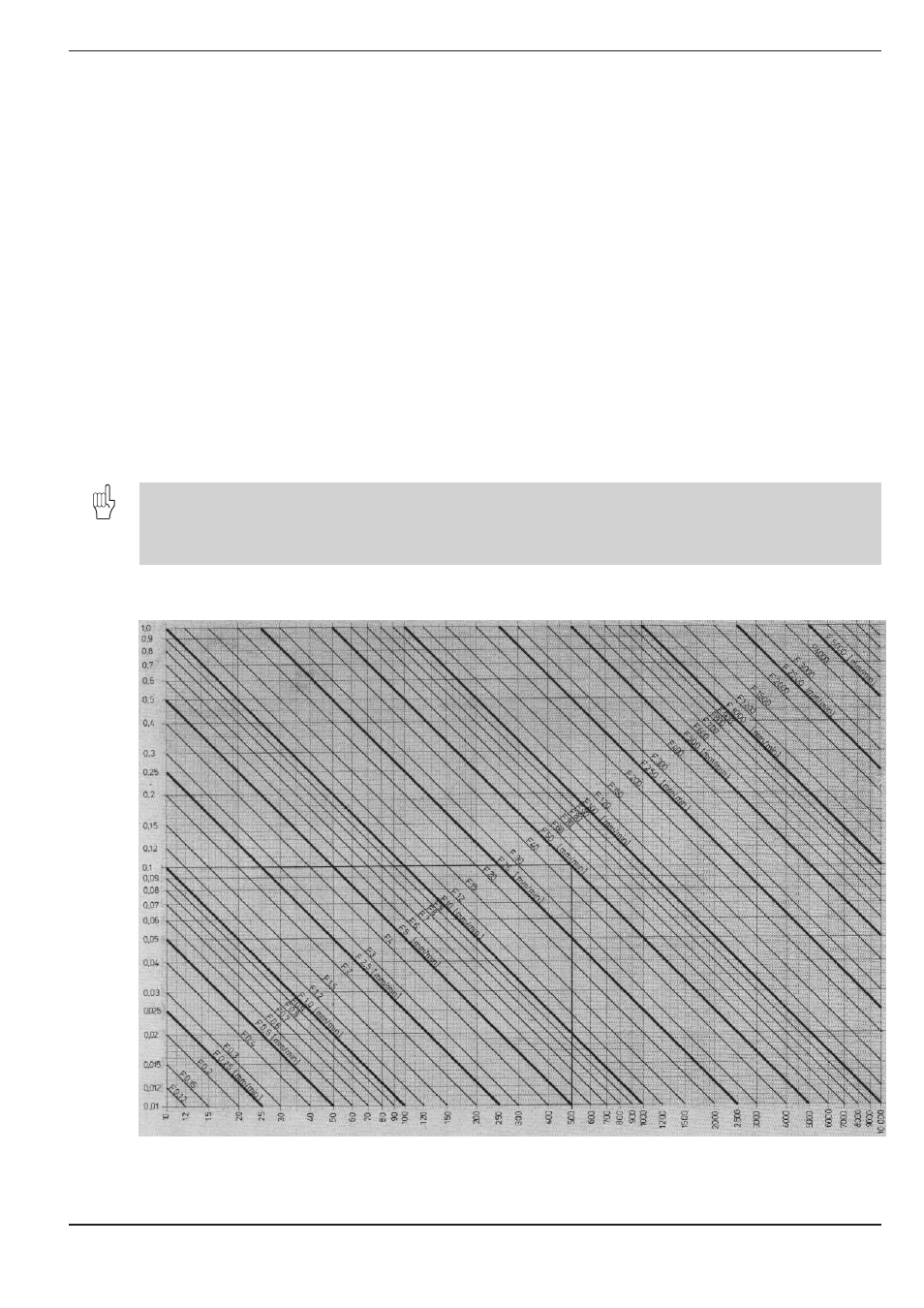

Das Diagramm liefert Richtwerte. Ihm liegt zugrunde:
• Zustellung der Werkzeug-Achse aus dem Vollen = 0,5 . R oder
• Seitliche Zustellung = 0,25 . R
Tiefenzustellung = R
Spandicke
d [mm]
Spindeldrehzahl
S [U/min]
