Werkzeug-Bewegungen programmieren

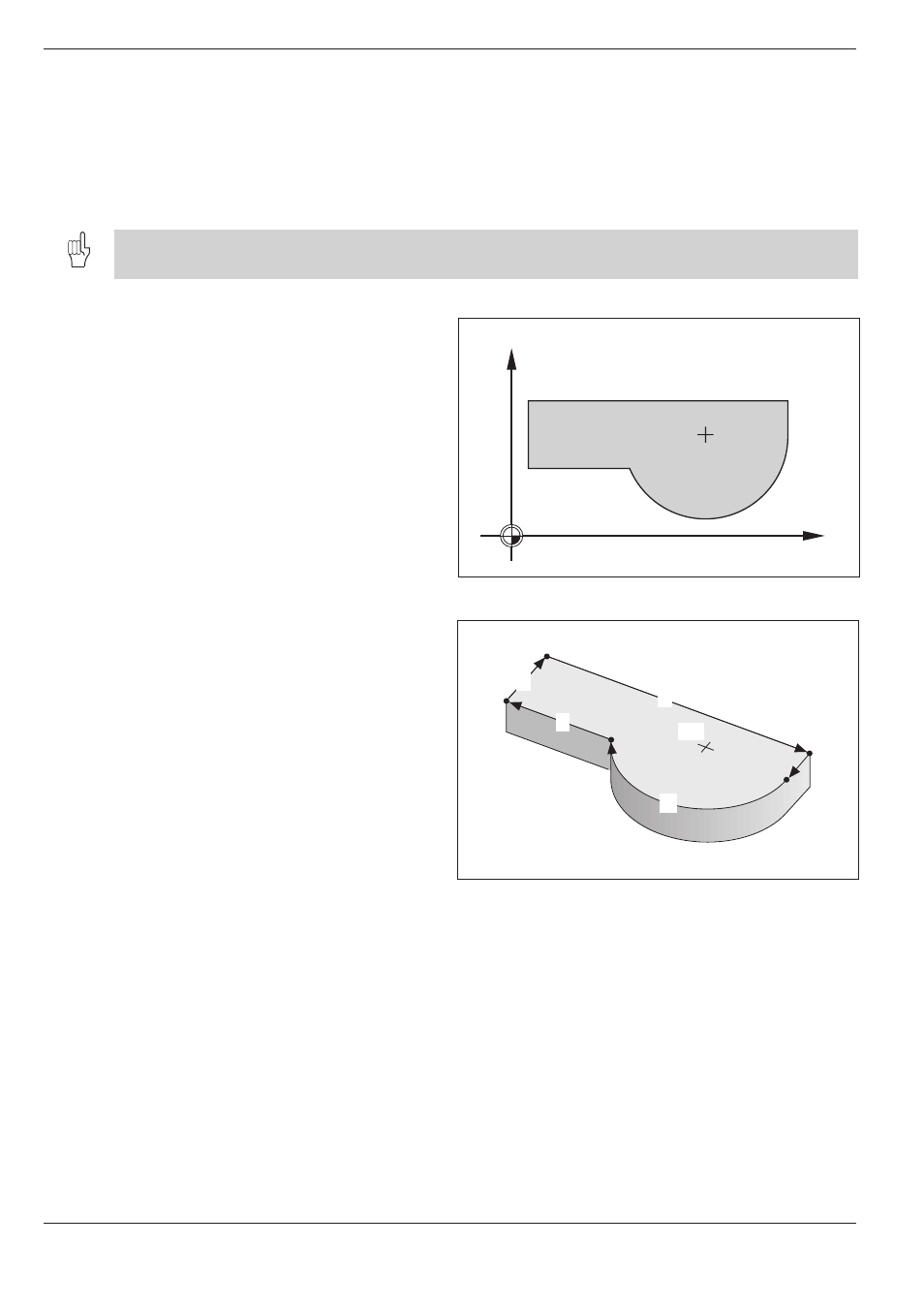

Abb. 5.1: Eine Kontur besteht aus Geraden und Kreisbögen
X
Y
Abb. 5.2: Konturelemente werden nacheinander programmiert und
ausgeführt
L
L
CC
C
L
L
5.1 Allgemeines zum Programmieren von Werkzeug-Bewegungen
Eine Werkzeug-Bewegung wird immer so program-
miert, als ob sich das Werkzeug bewegt und das
Werkstück stillsteht.
Das Werkzeug ist zu Beginn eines Bearbeitungsprogramms stets so vorzupositionieren, daß eine Beschädigung von
Werkzeug und Werkstück ausgeschlossen ist.
Bahnfunktionen
Mit den Bahnfunktionen wird jedes Element der
Werkstück-Kontur einzeln programmiert.
Eingegeben werden
• Geraden
• Kreisbögen
Auch eine Überlagerung der beiden Konturelemen-
te kann programmiert werden (Schraubenlinie).
Nacheinander ausgeführt ergeben diese die
Werkstück-Kontur entsprechend der Zeichnung.
