TNC 360
5-8
5
Werkzeug-Bewegungen programmieren

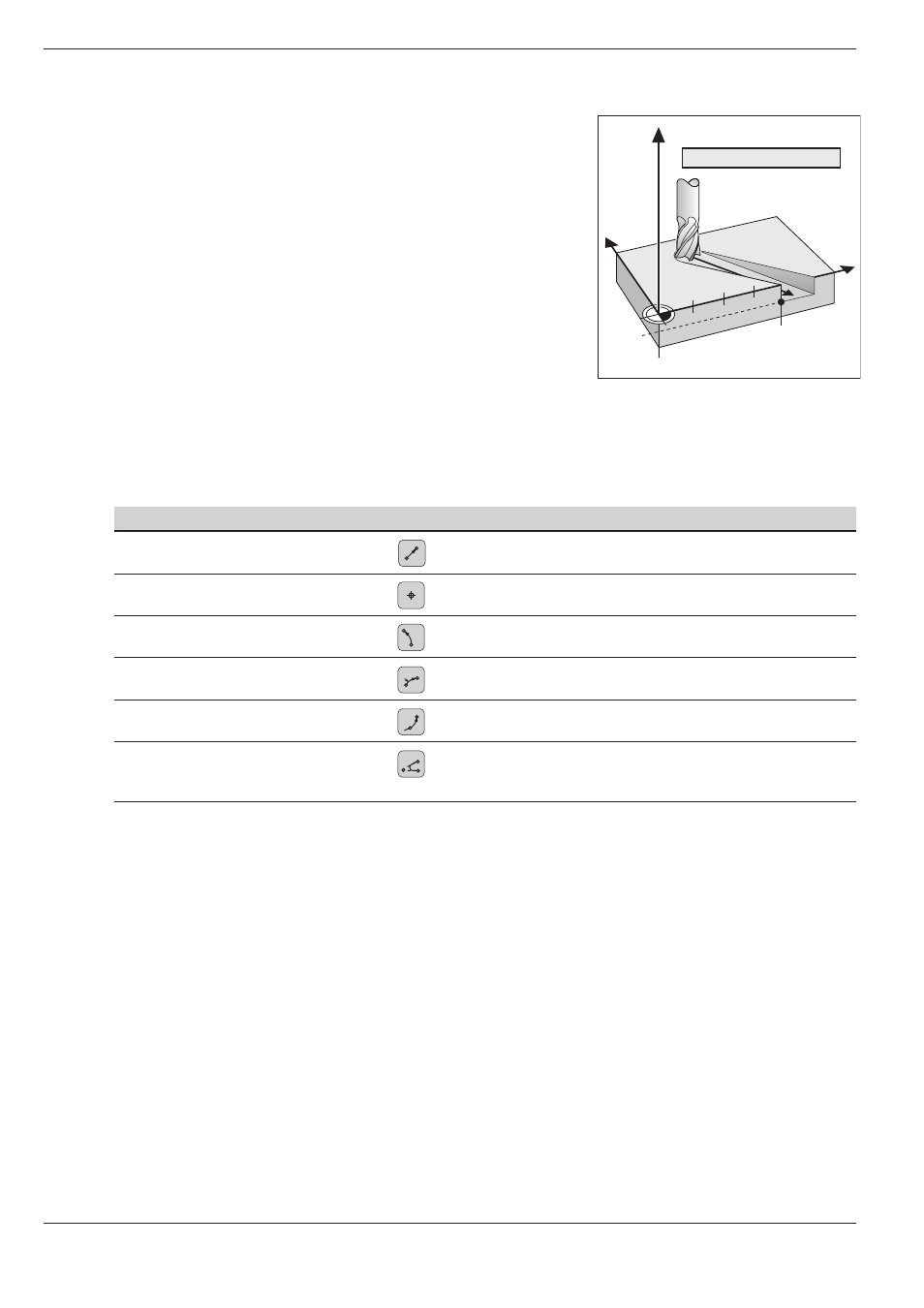

Abb. 5.13: Dreidimensionale Bewegung
5.3
Bahnfunktionen
Y
X
Z
80
10
L X +80 Y 0 Z –10
Bewegung von drei Maschinenachsen (3D-Bewegung)
Das Werkzeug wird auf einer Geraden auf die programmierte Position
gefahren.
Anzahl der im NC-Satz programmierten Achsen: 3
Sonderfall: Bei einer Schraubenlinie wird einer Kreisbewegung in der
Ebene eine Geradenbewegung senkrecht überlagert.
Bahnfunktions-Übersicht
Mit den Bahnfunktionstasten wird die Form des Konturelements festge-
legt und der Klartext-Dialog eröffnet.
Funktion
Taste
Werkzeug-Bewegung
Gerade L
Gerade
engl.: Line
Kreismittelpunkt CC;
Koordinaten des Kreismittelpunkts
engl.: Circle Center
bzw. Pols
Kreisbogen C
Kreisbahn um Kreismittelpunkt CC zum
engl.: Circle
Kreisbogen-Endpunkt
Kreisbogen CR
Kreisbahn mit bestimmtem Radius
engl.: Circle by Radius
Kreisbogen CT
Kreisbahn mit tangentialem Anschluß
engl.: Circle Tangential
an vorheriges Konturelement
Ecken-Runden RND
Kreisbahn mit tangentialem Anschluß
engl.: RouNDing of Corner
an vorheriges und nachfolgendes
Konturelement
L
CC
C
CR
CT
RND
