TNC 360
1-17
1
Einführung

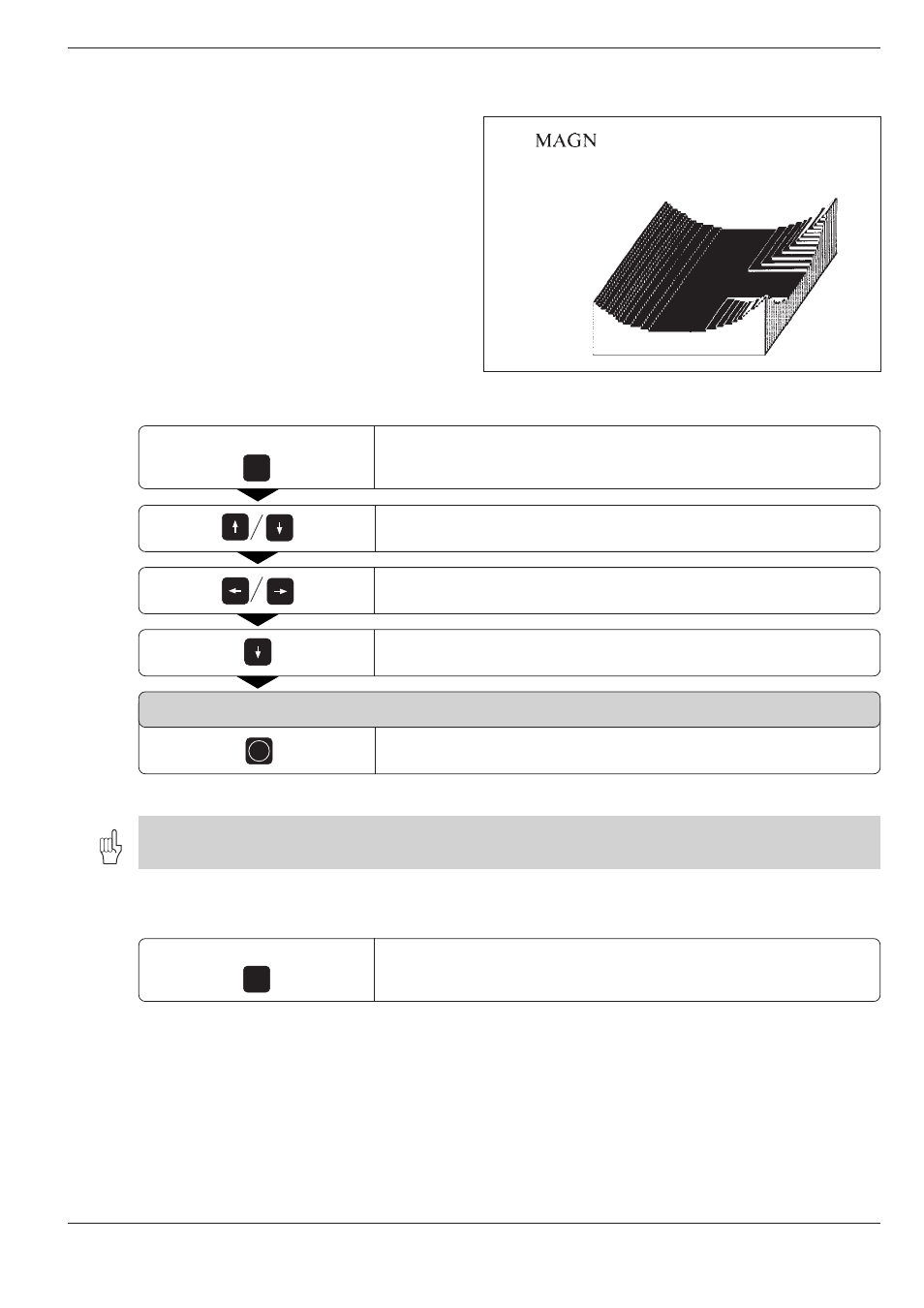

Abb. 1.22: Ausschnitt aus einer 3D-Grafik
GRAPHICS
ENT
MAGN
GRAPHICS
BLK
FORM
Ausschnitt aus der 3D-Grafik
Funktion zur Ausschnitts-Vergrößerung anwählen
Schnittfläche wählen
Schnitt setzen / rückgängig machen
Falls gewünscht: Dialog zur Ausschnittübernahme umschalten
UEBERNAHME BILDAUSSCHNITT = ENT
Bildausschnitt übernehmen
Die Ausschnitts-Vergrößerung gilt für alle Darstellungsarten. Bei einer vergrößerten Abbildung blendet die TNC die
Abkürzung MAGN am Bildschirm ein.
Ausschnitt rückgängig machen
Mit BLK FORM wird der Rohling wieder in programmierter Größe
abgebildet
1.4
Grafiken und Status-Anzeige
