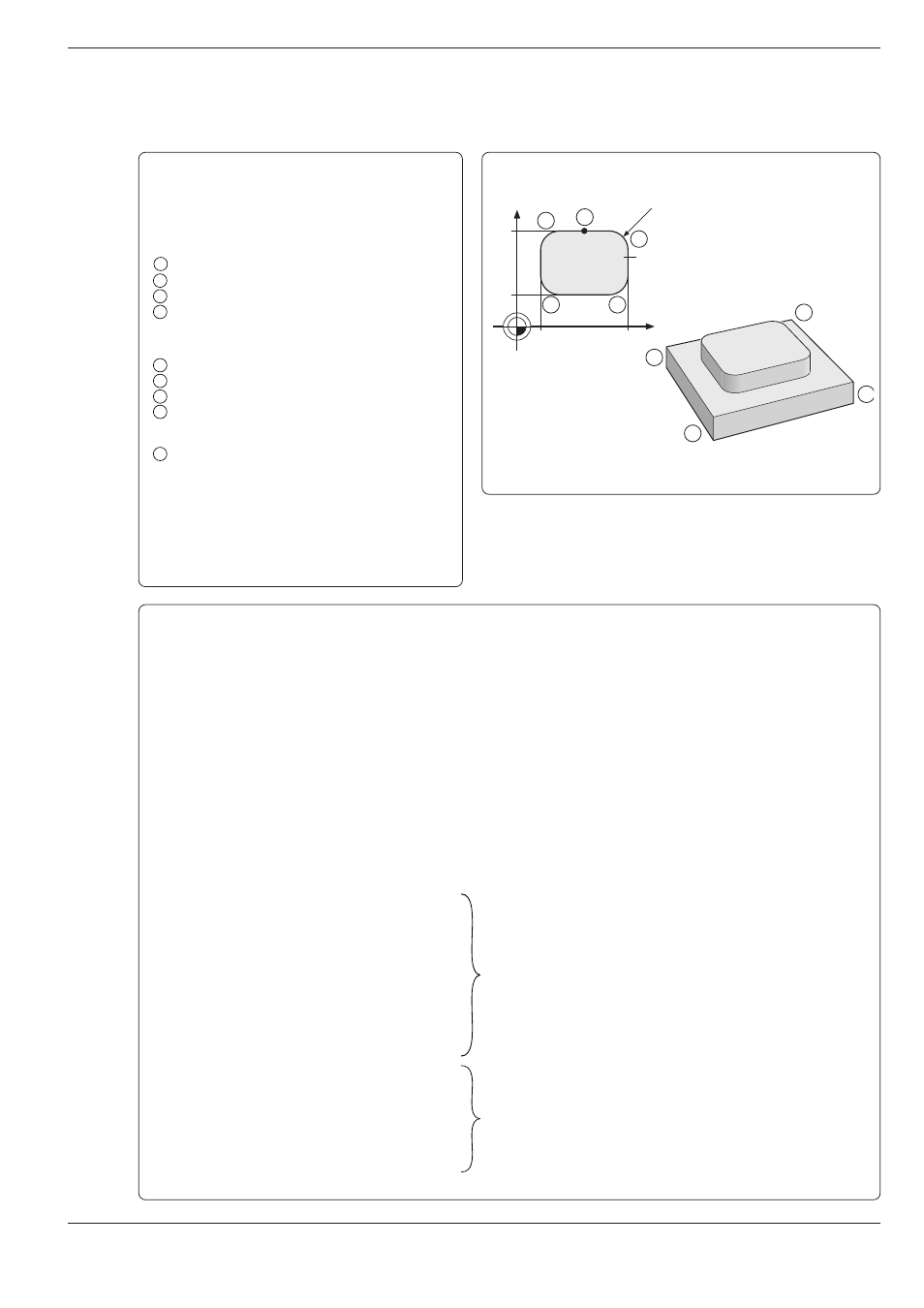

Übungsbeispiel: Ausräumen Rechteckinsel
Rechteckinsel mit Rundungsradius
Werkzeug: Fräser mit ‹einem Stirnzahn über
Mitte schneidend“ (DIN 844), Radius 5 mm.
Koordinaten der Eckpunkte der Insel:
X
Y
1
70 mm
60 mm
2
15 mm
60 mm
3
15 mm
20 mm
4
70 mm
20 mm
Koordinaten der Eckpunkte der Hilfstasche:
X
Y
6
–5 mm
–5 mm
7
105 mm
–5 mm
8
105 mm
105 mm
9
–5 mm
105 mm
Startpunkt für Bearbeitung:
5
X = 40 mm
Y = 60 mm
Sicherheits-Abstand:
2
mm
Frästiefe:
15
mm
Zustellung:
8
mm
Vorschub Tiefenzustellung: 100
mm/min
Schlichtaufmaß:
0
Ausräumwinkel:
0
0
Fräsvorschub:
500
mm/min
Zyklus im Bearbeitungsprogramm
0
BEGIN PGM 360819 MM
1
BLK FORM 0.1 Z X+0 Y+0 Z–20
2
BLK FORM 0.2 X+100 Y+100 Z+0
3
TOOL DEF 1 L+0 R+3
4
TOOL CALL 1 Z S1000
5
CYCL DEF 14.0 KONTUR
6
CYCL DEF 14.1 KONTURLABEL 2/1
7
CYCL DEF 6.0 AUSRAUEMEN ........................... Zyklus-Definition AUSRAEUMEN
8
CYCL DEF 6.1 ABST –2 TIEFE –15
9
CYCL DEF 6.2 ZUSTLG –8 F100 AUFM +0
10
CYCL DEF 6.3 WINKEL +0 F500
11
L Z+100 R0 FMAX M6
12
L X+40 Y+50 FMAX M3 ..................................... Vorpositionieren in X, Y, Spindel ein
13
L Z+2 FMAX M99 ............................................... Vorpositionieren in Z, Zyklus-Aufruf
14
L Z+100 FMAX M2
15
LBL 1
16
L X+40 Y+60 RR
17
L X+15
18
RND R12
19
L Y+20
20
RND R12
21
L X+70
22 RND R12
23
L Y+60
24
RND R12
25
L X+40
26
LBL 0
27
LBL 2
28
L X–5 Y–5 RL
29
L X+105
30
L Y+105
31
L X–5
32
L Y–5
33
LBL 0
34
END PGM 360819 MM
Unterprogramm 2:
Geometrie der Hilfstasche
Äußere Begrenzung der zu bearbeitenden Fläche
(Radiuskorrektur RL und Umlauf im Gegen-Uhrzeiger-
sinn: Konturelement 2 ist Tasche)
Unterprogramm 1:
Geometrie der Insel
(Radiuskorrektur RR und Umlauf im Gegen-Uhrzeiger-
sinn: Konturelement 1 ist Insel)
