5 Werkzeug-Bewegungen programmieren

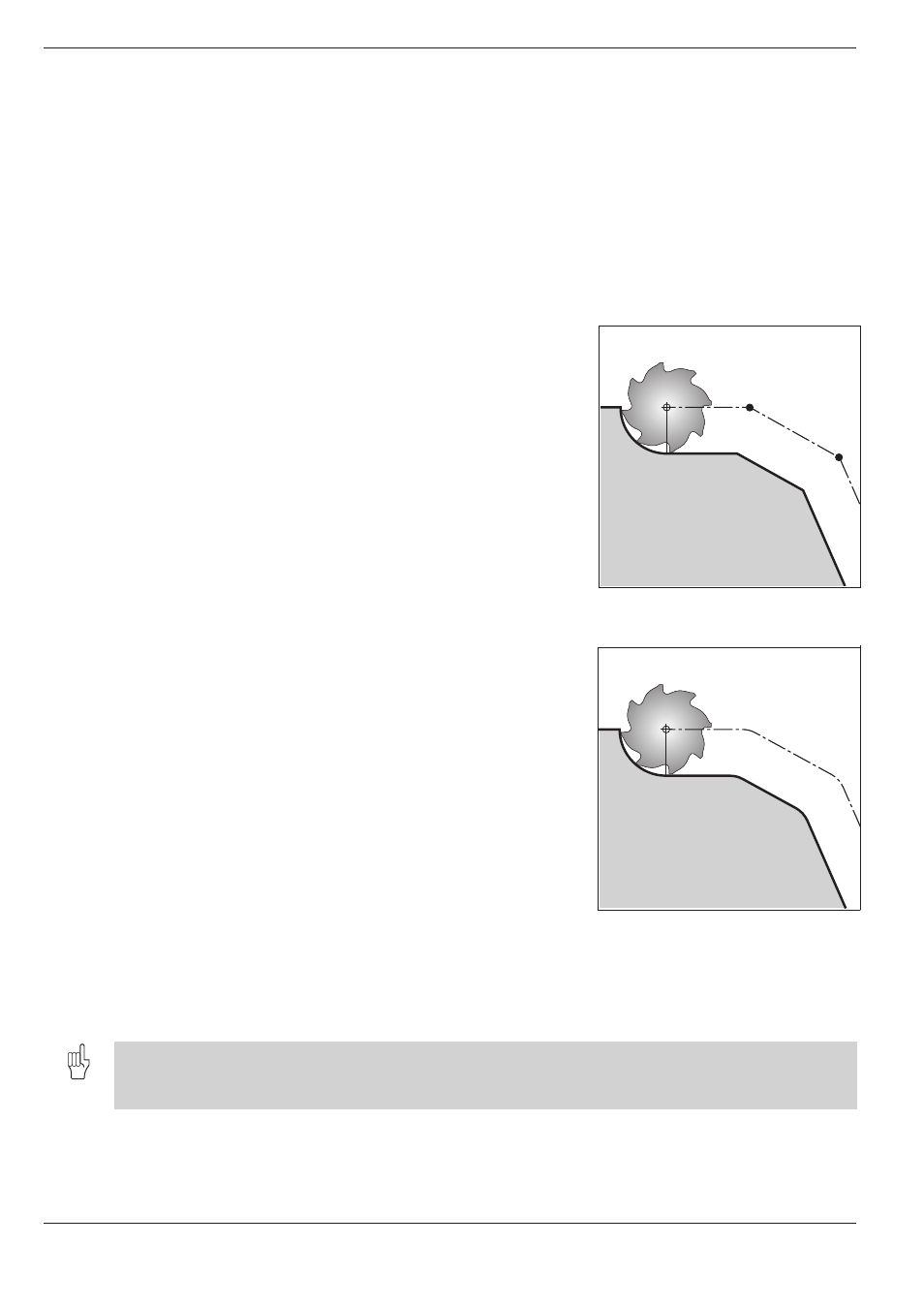

Abb. 5.41: Standard-Fahrverhalten bei R0
ohne M90
Abb. 5.42: Fahrverhalten bei R0 mit M90
R0
R0
5.6 Zusatz-Funktionen für Bahnverhalten und Koordinatenangaben
Mit den folgenden Zusatz-Funktionen kann das Standard-Verhalten der
TNC bei bestimmten Bearbeitungs-Situationen geändert werden:
• Ecken verschleifen
• Kleine Konturstufen bearbeiten
• Offene Konturecken bearbeiten
• Maschinenbezogene Koordinaten eingeben
Ecken verschleifen: M90
Standardverhalten – ohne M90
Das Werkzeug wird an eckigen Übergängen, wie Innenecken und bei
Positionierungen ohne Radiuskorrektur, kurz angehalten.
Folge:
• Schonung der Maschinenmechanik
• Scharfe Ausbildung der Konturaußenecken
Anmerkung
Bei Programmsätzen mit Radiuskorrektur (RR/RL) fügt die TNC an Außen-
ecken automatisch einen Übergangskreis ein.
Ecken verschleifen mit M90
Das Werkzeug wird an eckigen Übergängen mit konstanter Bahnge-
schwindigkeit geführt.
Folge:
• Ecken verschleifen - Werkstückoberfläche wird glatter
• Bearbeitungszeit verringert sich
Anwendungsbeispiel:
Flächen aus kurzen Geradenstücken.
Wirkungsdauer
Die Zusatz-Funktion M90 wirkt nur in den Programmsätzen, in denen sie
steht.
Betrieb mit Schleppabstand muß angewählt sein.
Unabhängig von M90 kann über MP7460 (siehe S. 12-7) ein Grenzwert festgelegt werden, bis zu dem noch mit
konstanter Bahngeschwindigkeit verfahren wird (gilt für Betrieb mit Schleppabstand und Geschwindigkeits-Vor-
steuerung
