5 Werkzeug-Bewegungen programmieren

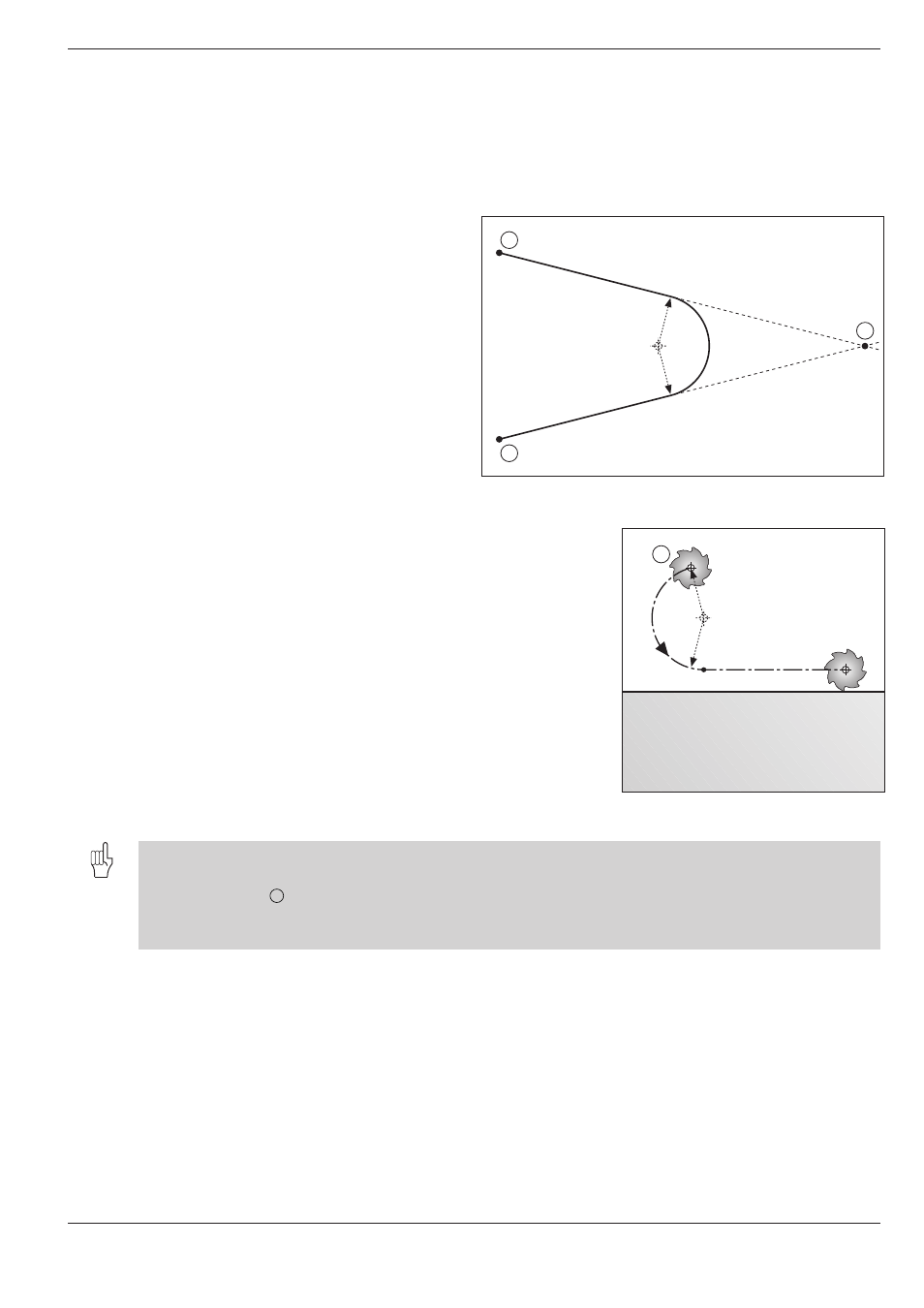

Abb 5.34: Weiches Anfahren mit RND
Abb. 5.33: Rundungs-Radius R zwischen G1 und G2
5.4 Bahnbewegungen – rechtwinklige Koordinaten
2
G1
G2
1
R
R
E
R
S
Ecken-Runden RND
Das Werkzeug verfährt auf einer Kreisbahn, die
sowohl an das vorhergegangene als auch an das
nachfolgende Konturelement tangential anschließt.
Mit der Funktion RND werden
• Konturecken abgerundet
• Konturen schonend angefahren und verlassen.
Eingabe
• Radius des Kreisbogens
• Vorschub für RND
Voraussetzung
Der Rundungskreis muß mit dem aktuellen Werkzeug ausführbar sein.
• Im vorhergegangenen und nachfolgenden Positioniersatz sollten beide Koordinaten der Ebene stehen, in der
der Kreisbogen ausgeführt wird.
• Der Eckpunkt E wird nicht angefahren.
• Ein im RND-Satz programmierter Vorschub ist nur im RND-Satz wirksam. Nach dem RND-Satz ist wieder der
vor dem Satz programmierte Vorschub gültig.
