TNC 360 8-18
8 Zyklen
AUSRAEUMEN (Zyklus 6)
Zyklus-Ablauf
Zyklus 6 bestimmt die Schnittführung und -Aufteilung.
• Das Werkzeug wird in der Werkzeugachse über den ersten Einstich-
punkt positioniert; dabei wird das Schlicht-Aufmaß berücksichtigt.
• Danach sticht das Werkzeug mit dem Vorschub für die Tiefenzustellung
ein.
Kontur umfräsen:
• Das Werkzeug fräst mit dem eingegebenen Vorschub die erste Teilkon-
tur; dabei wird das Schlichtaufmaß berücksichtigt.
• Am Einstichpunkt wird um die nächste Zustell-Tiefe zugestellt.
Dieser Vorgang wird wiederholt, bis die eingegebene Frästiefe erreicht ist.
• Weitere Teilkonturen werden ebenso gefräst
Tasche ausräumen:
• Nach dem Umfräsen wird die Tasche ausgeräumt. Die seitliche Zustel-
lung entspricht dem Werkzeug-Radius. Inseln werden übersprungen.
• Wenn nötig, wird die Tasche mit mehreren Tiefen-Zustellungen ausge-
räumt.
• Beim Beenden des Zyklus wird das Werkzeug auf den Sicherheitsab-
stand zurückgezogen.
Voraussetzung
Der Zyklus verlangt einen Fräser mit einem Stirnzahn über Mitte schnei-
dend (DIN 844), wenn nicht vorgebohrt wird oder Konturen bei der
Bearbeitung übersprungen werden.
Eingaben
• SICHERHEITSABSTAND A
• FRÄSTIEFE B
• ZUSTELLTIEFE C
• VORSCHUB TIEFENZUSTELLUNG:
Verfahrgeschwindigkeit des Werkzeugs beim Einstechen
• SCHLICHTAUFMAß D :
Aufmaß in der Bearbeitungsebene (positiver Zahlenwert)
• AUSRÄUMWINKEL α :
Richtung des Vorschubs für die Ausräumbewegung. Der Ausräumwin-
kel bezieht sich auf die Winkelbezugsachse und kann so eingestellt
werden, daß sich möglichst lange Schnitte mit wenigen Schnittbewe-
gungen ergeben.
• VORSCHUB:
Verfahrgeschwindigkeit in der Bearbeitungsebene
Mit Maschinen-Parametern wird festgelegt, ob
• zuerst die Kontur umfräst wird und dann ausgeräumt wird, oder
umgekehrt
• die Kontur im Gleich- oder Gegenlauf umfahren wird
• zuerst alle Taschen ausgeräumt werden und dann für alle Zustellungen
umfräst wird (bzw. umgekehrt)
• Umfräsen und Ausräumen für jede Zustellung gemeinsam erfolgen

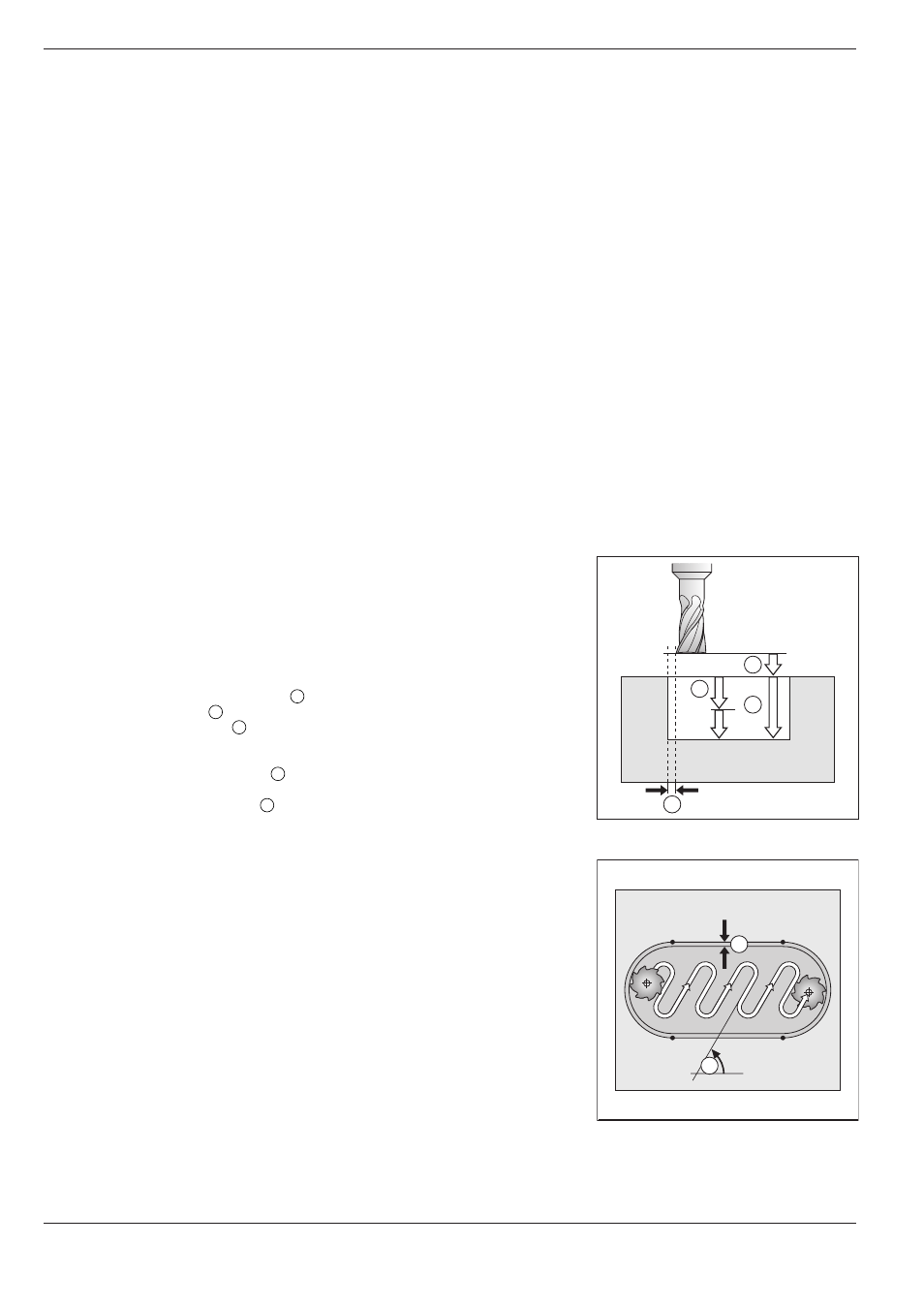

Abb. 8.14: Zustellungen und Abstände
beim Zyklus AUSRÄUMEN
8.3 SL-Zyklen
D
α
A
B
C
D
Abb. 8.15: Werkzeug-Bahn beim
Ausräumen
