TNC 360 2-7
2 Handbetrieb und Einrichten

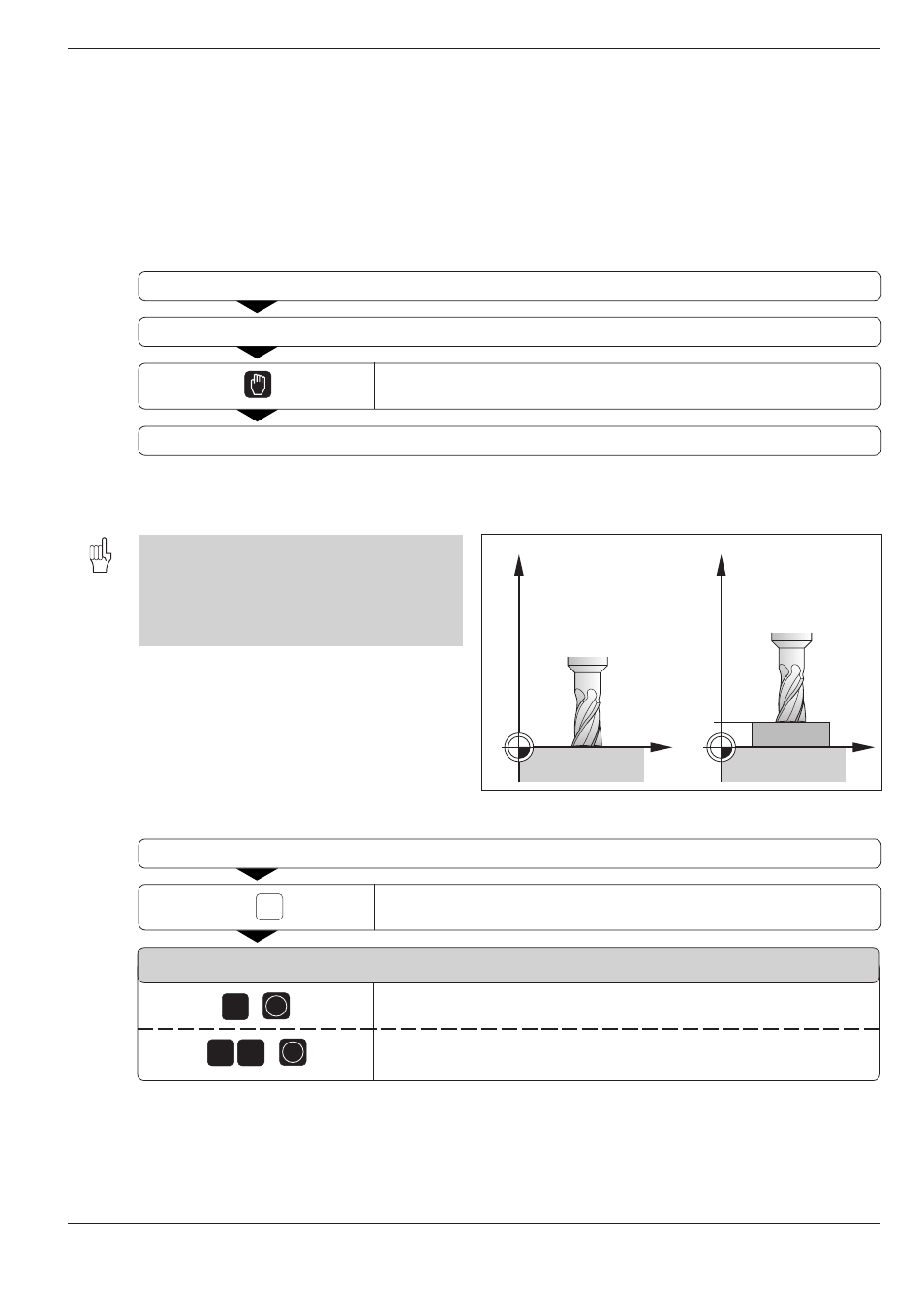

Abb. 2.5: Bezugspunkt-Setzen in der Zustellachse;
rechts mit Schutzblech
Z
X
Z
X
d
Z z.B.
z.B.
0
ENT
z.B.
5 0
ENT
2.3 Bezugspunkt-Setzen ohne 3D-Tastsystem
Beim Bezugspunkt-Setzen wird die Anzeige der TNC auf die Koordinaten
einer bekannten Werkstück-Position gesetzt. Besonders schnell, einfach
und genau erfolgt das Bezugspunkt-Setzen mit einem HEIDENHAIN 3D-
Tastsystem (siehe S. 2-14).
Vorbereitung
Werkstück aufspannen und ausrichten
Nullwerkzeug mit bekanntem Radius einwechseln
Betriebsart MANUELLER BETRIEB anwählen
Sicherstellen, daß die TNC IST-Positionen anzeigt (siehe S. 11-4)
Bezugspunkt-Setzen in der Zustellachse
Schutzmaßnahme:
Falls die Werkstück-Oberfläche nicht angekratzt
werden darf, wird auf das Werkstück ein Blech
bekannter Dicke d gelegt. Für den Bezugspunkt
in der Zustellachse muß dann ein um d größerer
Wert eingegeben werden.
Werkzeug verfahren, bis es die Werkstück-Oberfläche berührt (ankratzt)
Zustellachse anwählen
BEZUGSPUNKT-SETZEN Z =
Nullwerkzeug: Anzeige auf Z = 0 setzen oder Dicke d des Bleches eingeben
Voreingestelltes Werkzeug: Anzeige auf Länge L des Werkzeugs setzen,
z.B. Z=50 mm oder Summe Z=L+d eingeben
