Seite 160
TNC 360
8-6
8
Zyklen
8.2
Einfachere Bearbeitungszyklen
50
20
80
30
Y
X
Z
6
1
2

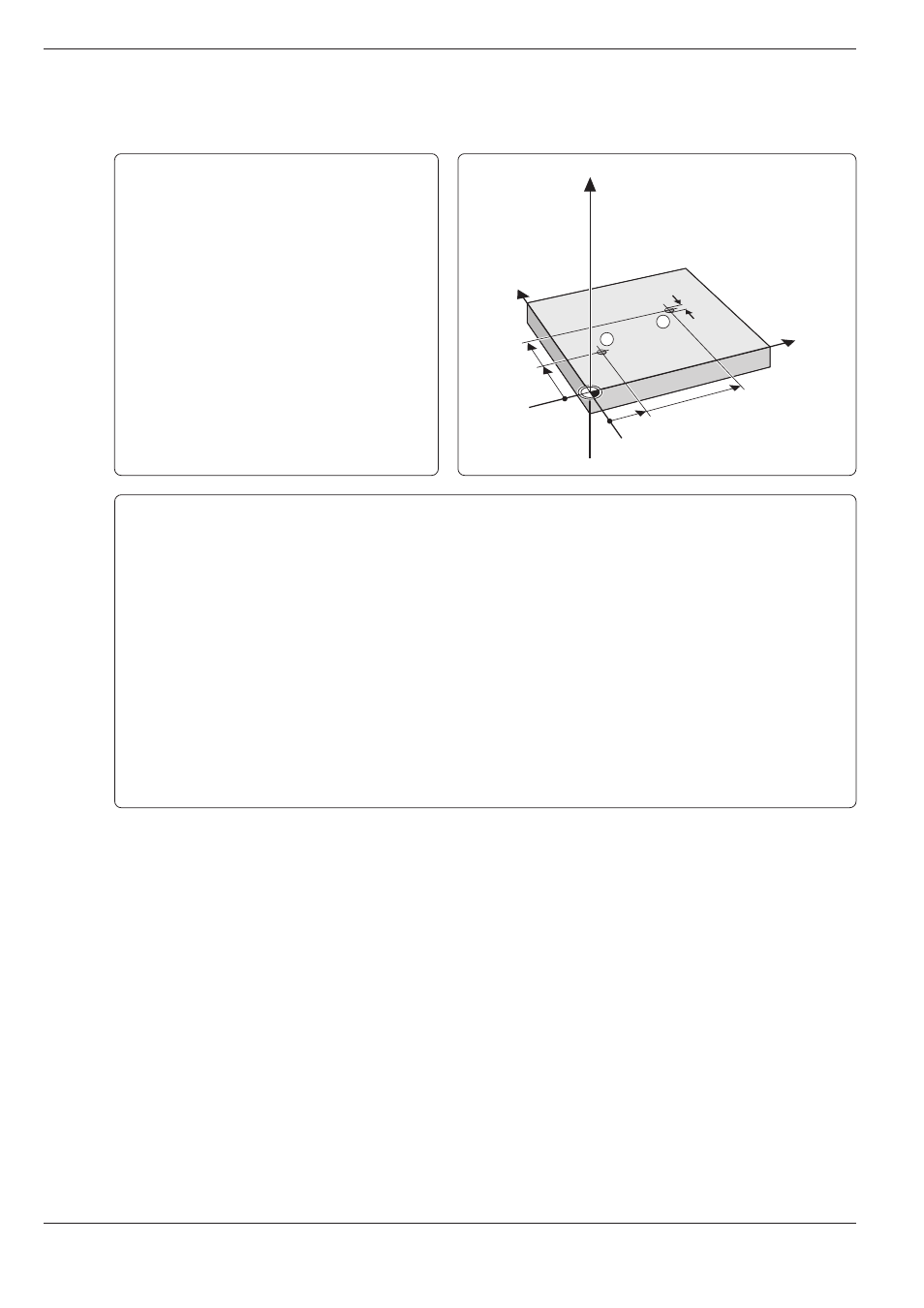

Übungsbeispiel: Tiefbohren
Koordinaten der Bohrungen:
➀
X
= 20 mm
Y
= 30 mm
➁
X
= 80 mm
Y
= 50 mm
Bohrungsdurchmesser:
6
mm
Sicherheits-Abstand:
2
mm
Bohrtiefe:
15
mm
Zustell-Tiefe:
10
mm
Verweilzeit:
1
s
Vorschub:
80
mm/min
Zyklus TIEFBOHREN im Bearbeitungsprogramm
0
BEGIN PGM 360086 MM
1
BLK FORM 0.1 Z X+0 Y+0 Z–20
2
BLK FORM 0.2 X+100 Y+100 Z+0
3
TOOL DEF 1 L+0 R+3
4
TOOL CALL 1 Z S1000
5
CYCL DEF 1.0 TIEFBOHREN
6
CYCL DEF 1.1 ABST –2 ...................................... Sicherheits-Abstand
7
CYCL DEF 1.2 TIEFE –15 .................................... Bohrtiefe
8
CYCL DEF 1.3 ZUSTLG –10 ................................ Zustell-Tiefe
9
CYCL DEF 1.4 V.ZEIT 1 ...................................... Verweilzeit
10
CYCL DEF 1.5 F 80 ............................................. Vorschub
11
L Z+100 R0 FMAX M6 ....................................... Werkzeug-Wechselposition anfahren
12
L X+20 Y+30 FMAX M3 ..................................... Vorpositionierung für erste Bohrung, Spindel Ein
13
L Z+2 FMAX M99 ............................................... Vorpositionierung Z, 1. Bohrung, Zyklus-Aufruf
14
L X+80 Y+50 FMAX M99 ................................... 2. Bohrung anfahren, Zyklus-Aufruf
15
L Z+100 FMAX M2
16
END PGM 360086 MM
