9-3 TNC 360
9 Digitalisieren von 3D-Formen

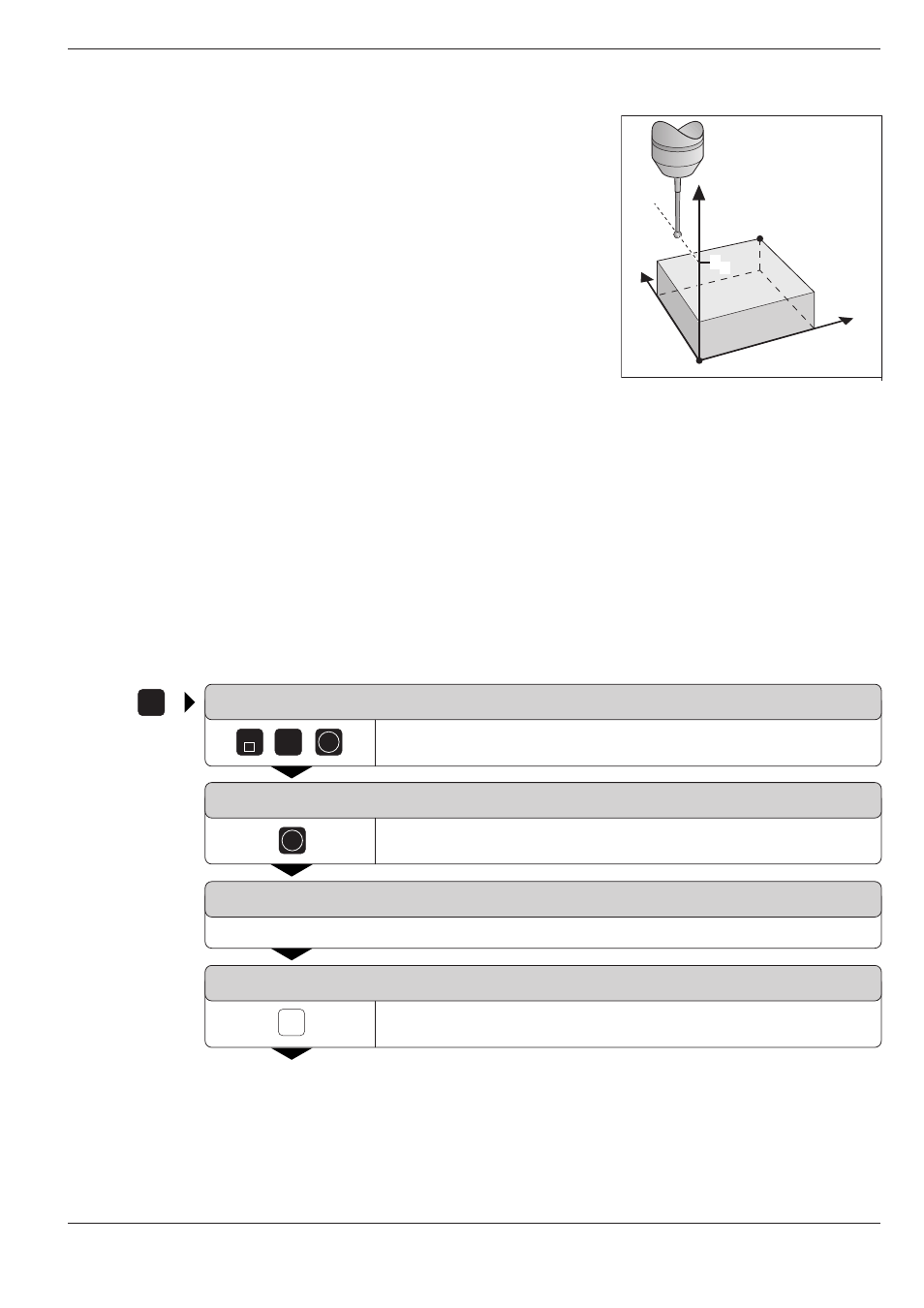

Abb. 9.1: Sichere Höhe und Digitalisier-
Bereich
TOUCH
PROBE
Z
.
.
.
Y
X
Z
MAX
MIN
S
Z
5 GOTO
9.2 Digitalisier-Bereich
Der Digitalisier-Bereich wird im Zyklus BEREICH festgelegt. Die Form, die
digitalisiert werden soll, muß innerhalb dieses Bereichs liegen. Weiterhin
wird der Name der Datei eingegeben, in der die Digitalisier-Daten gespei-
chert werden, sowie eine sichere Höhe für die Vorpositionierung des
Tastsystems.
Eingaben
• PGM-NAME
Name der Datei, in der die Digitalisier-Daten gespeichert werden
• MIN-PUNKT BEREICH
Minimal-Punkt des Bereichs, in dem digitalisiert wird
• MAX-PUNKT BEREICH
Maximal-Punkt des Bereichs, in dem digitalisiert wird
• SICHERE HÖHE
Position in der Tastsystem-Achse, in der eine Kollision von Taststift und
Form ausgeschlossen ist.
Digitalisier-Bereich festlegen
TCH PROBE: 0 BEZUGSEBENE
Digitalisier-Zyklus 5 BEREICH anwählen
TCH PROBE: 5 BEREICH
Digitalisier-Zyklus 5 BEREICH übernehmen
PGM NAME?
Name der Datei eingeben, in der die Digitalisier-Daten gespeichert werden sollen
ACHSE TCH PROBE?
Tastsystem-Achse eingeben
ENT
ENT
z.B.
