8-23 TNC 360
8 Zyklen
8.3 SL-Zyklen
.
.
.
.
.
.
Abb. 8.23: Überlagerte Inseln: Summen-Fläche
A
B
Unterprogramme: Überlagerte Inseln
Eine Insel benötigt immer eine Tasche als zusätzliche äußere Begrenzung
(hier LBL 1). Eine Tasche kann auch mehrere Inselflächen verkleinern. Der
Anfang dieser Tasche muß innerhalb der ersten Insel liegen. Die Anfangs-
punkte der weiteren geschnittenen Inselkonturen müssen außerhalb der
Tasche liegen.
0 BEGIN PGM 360823 MM
1 BLK FORM 0.1 Z X+0 Y+0 Z–20
2 BLK FORM 0.2 X+100 Y+100 Z+0
3 TOOL DEF 1 L+0 R+2,5
4 TOOL CALL 1 Z S1000
5 CYCL DEF 14.0 KONTUR
6 CYCL DEF 14.1 KONTURLABEL 2/3/1
7 CYCL DEF 6.0 AUSRAUEMEN
8 CYCL DEF 6.1 ABST –2 TIEFE –10
9 CYCL DEF 6.2 ZUSTLG –5 F500 AUFM +0
10 CYCL DEF 6.3 WINKEL +0 F500
11 L Z+100 R0 FMAX M6
12 L X+50 Y+50 FMAX M3
13 L Z+2 FMAX M99
14 L Z+100 FMAX M2
15 LBL 1
16 L X+5 Y+5 RL
17 L X+95
18 L Y+95
19 L X+5
20 L Y+5
21 LBL 0
22 LBL 2
26 LBL 0
27 LBL 3
31 LBL 0
32 END PGM 360823 MM

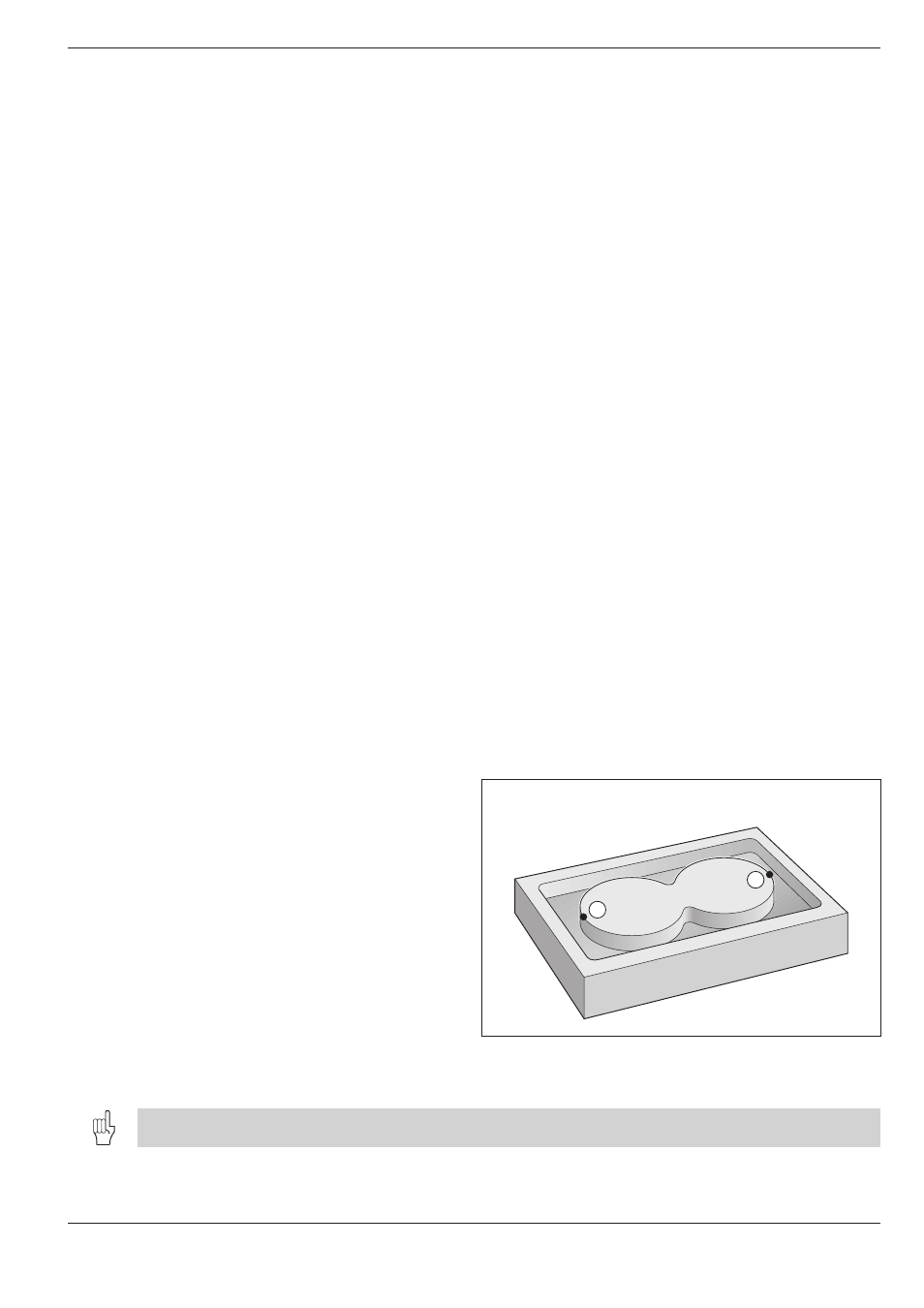

„Summen“- Fläche
Element A und B inklusive der gemeinsam über-
deckten Fläche sollen unbearbeitet bleiben:
• A und B müssen Inseln sein.
• Die erste Insel muß außerhalb der zweiten
beginnen.
22 LBL 2
23 L X+10 Y+50 RR
24 CC X+35 Y+50
25 C X+10 Y+50 DR+
26 LBL 0
27 LBL 3
28 L X+90 Y+50 RR
29 CC X+65 Y+50
30 C X+90 Y+50 DR+
31 LBL 0
32 END PGM 360823 MM
Die Ergänzungen und Unterprogramme werden ins Hauptprogramm auf Seite 8-23 eingetragen.
