TNC 360 6-4
6 Unterprogramme und Programmteil-Wiederholungen
6.1 Unterprogramme

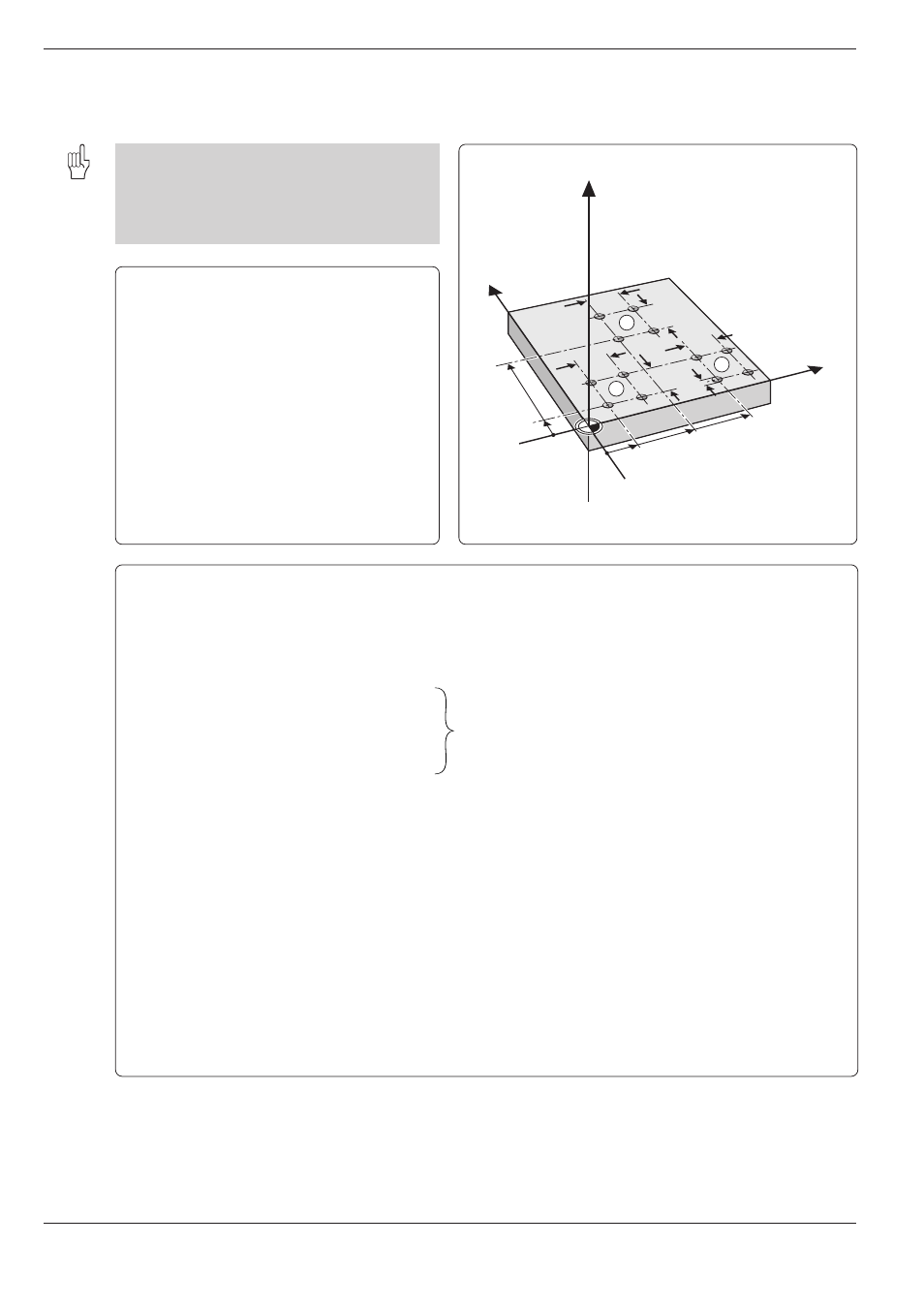

Übungsbeispiel: Gruppen mit vier Bohrungen an drei Stellen des Werkstücks
Die Bohrbearbeitung wird mit dem Zyklus
1 TIEFBOHREN programmiert. Bohrtiefe,
Sicherheitsabstand, Bohrvorschub usw. werden
im Zyklus definiert. Mit der Zusatz-Funktion
M99 wird der Zyklus aufgerufen (siehe S. 8-3).
Koordinate der ersten Bohrung jeder Gruppe
Gruppe ➀ = 15 mm Y = 10 mm
Gruppe ➁ = 45 mm Y = 60 mm
Gruppe ➂ = 75 mm Y = 10 mm
Abstand der Bohrungen:
IX = 20 mm IY = 20 mm
Bohrtiefe (TIEFE): Z = 10 mm
Bohrungsdurchmesser: Ø = 5 mm
Bearbeitungsprogramm
0 BEGIN PGM 360064 MM
1 BLK FORM 0.1 Z X+0 Y+0 Z–20
2 BLK FORM 0.2 X+100 Y+100 Z+0
3 TOOL DEF 1 L+0 R+2,5
4 TOOL CALL 1 Z S1000
5 CYCL DEF 1.0 TIEFBOHREN
6 CYCL DEF 1.1 ABST–2
7 CYCL DEF 1.2 TIEFE -10
8 CYCL DEF 1.3 ZUSTLG.–10
9 CYCL DEF 1.4 V.ZEIT 0
10 CYCL DEF 1.5 VORSCHUB F100
11 L Z+100 FMAX
12 L X+15 Y+10 R0 FMAX M6 ................................ Bohrungsgruppe 1 anfahren, Werkzeug einwechseln
13 L Z+2 FMAX M3 ................................................. Vorpositionieren in Zustellachse
14 CALL LBL 1 ........................................................ Unterprogramm-Aufruf (mit Satz 14 wird einmal das Unter-
programm ausgeführt)
15 L X+45 Y+60 FMAX ........................................... Bohrungsgruppe 2 anfahren
16 CALL LBL 1 ........................................................ Unterprogramm-Aufruf
17 L X+75 Y+10 FMAX ........................................... Bohrungsgruppe 3 anfahren
18 CALL LBL 1 ........................................................ Unterprogramm-Aufruf
19 L Z+100 FMAX M2 ............................................. Werkzeug freifahren; Rücksprung im Programm (M2):
Hinter M2 wird das Unterprogramm eingegeben
20 LBL 1 .................................................................. Unterprogramm-Anfang
21 L M99 ................................................................. Tiefbohrzyklus für erste Bohrung ausführen
22 L IX+20 FMAX M99 ............................................ Zweite Bohrung anfahren und bohren
23 L IY+20 FMAX M99 ............................................ Dritte Bohrung anfahren und bohren
24 L IX–20 FMAX M99 ............................................ Vierte Bohrung anfahren und bohren
25 LBL 0 .................................................................. Unterprogramm-Ende
26 END PGM 360064 MM
Zyklus-Definition TIEFBOHREN (siehe S. 8-5)
60
15
45
75 10
3
1
2
20
20
20
5
Y
X
Z
20
20
