TNC 360 1-18
1 Einführung
Status-Anzeige
Die Status-Anzeige in einer Programmlauf-Betriebs-
art enthält außer den aktuellen Koordinaten weitere
Informationen:
• Art der Positionsanzeige (IST, SOLL, ...)
• Achse ist geklemmt ( vor der Achse)
• Nummer des aktuellen Werkzeugs T
• Werkzeugachse
• Drehzahl S
• Vorschub F
• Wirksame Zusatz-Funktionen M
• TNC ist gestartet (Anzeige durch ❊)
• Bei Maschinen mit Getriebestufen:
Getriebestufe hinter „/“-Zeichen
(maschinenparameterabhängig)

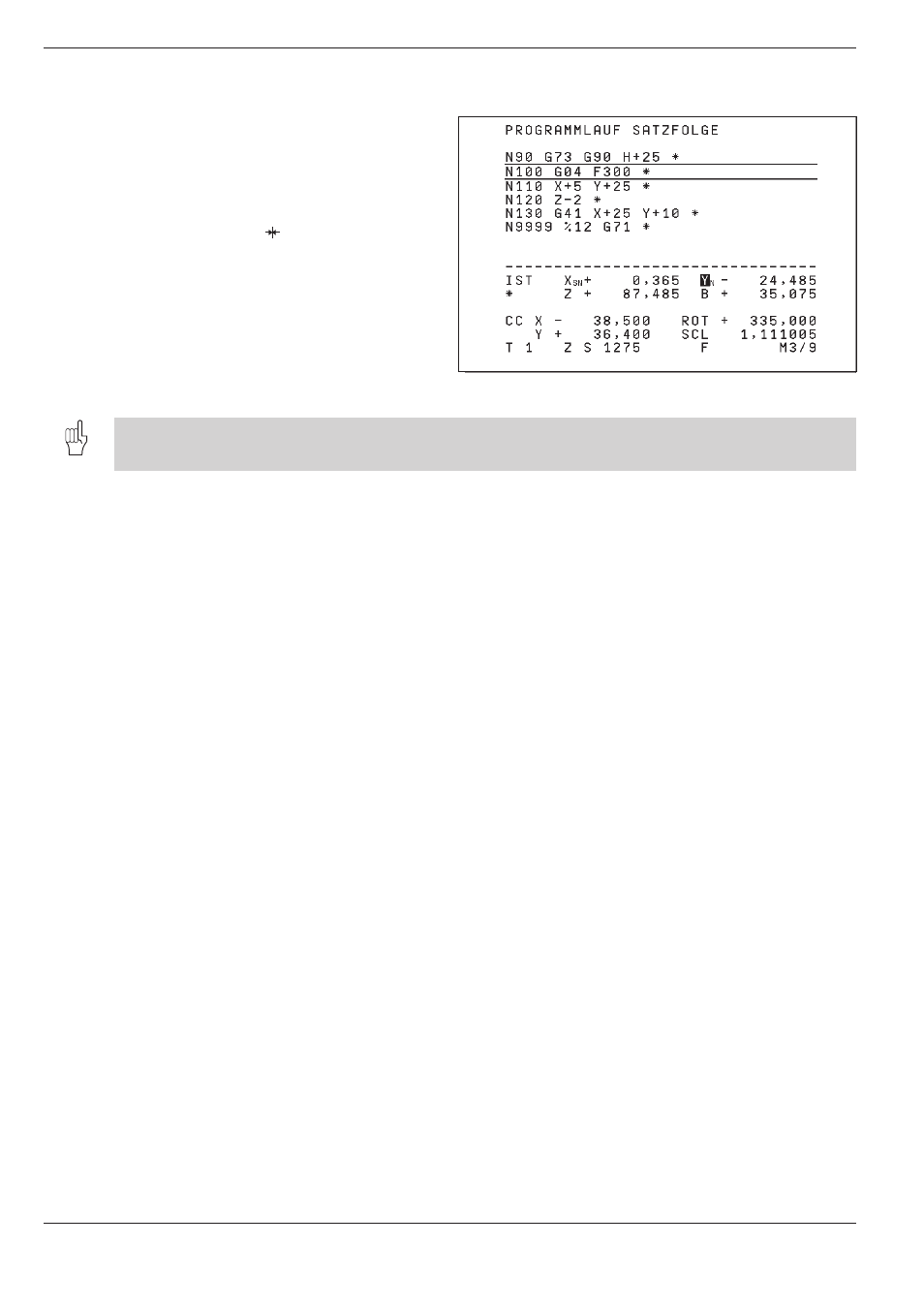

Fig. 1.26: Status-Anzeige in einer Programmlauf-Betriebsart
1.4 Grafiken und Status-Anzeige
Mit einer Balken-Anzeige werden anloge Größen wie Spindeldrehzahl und Vorschub in der Status-Anzeige simuliert.
Diese Balken-Anzeige muß der Maschinen-Hersteller aktiviert haben.
