5 Werkzeug-Bewegungen programmieren

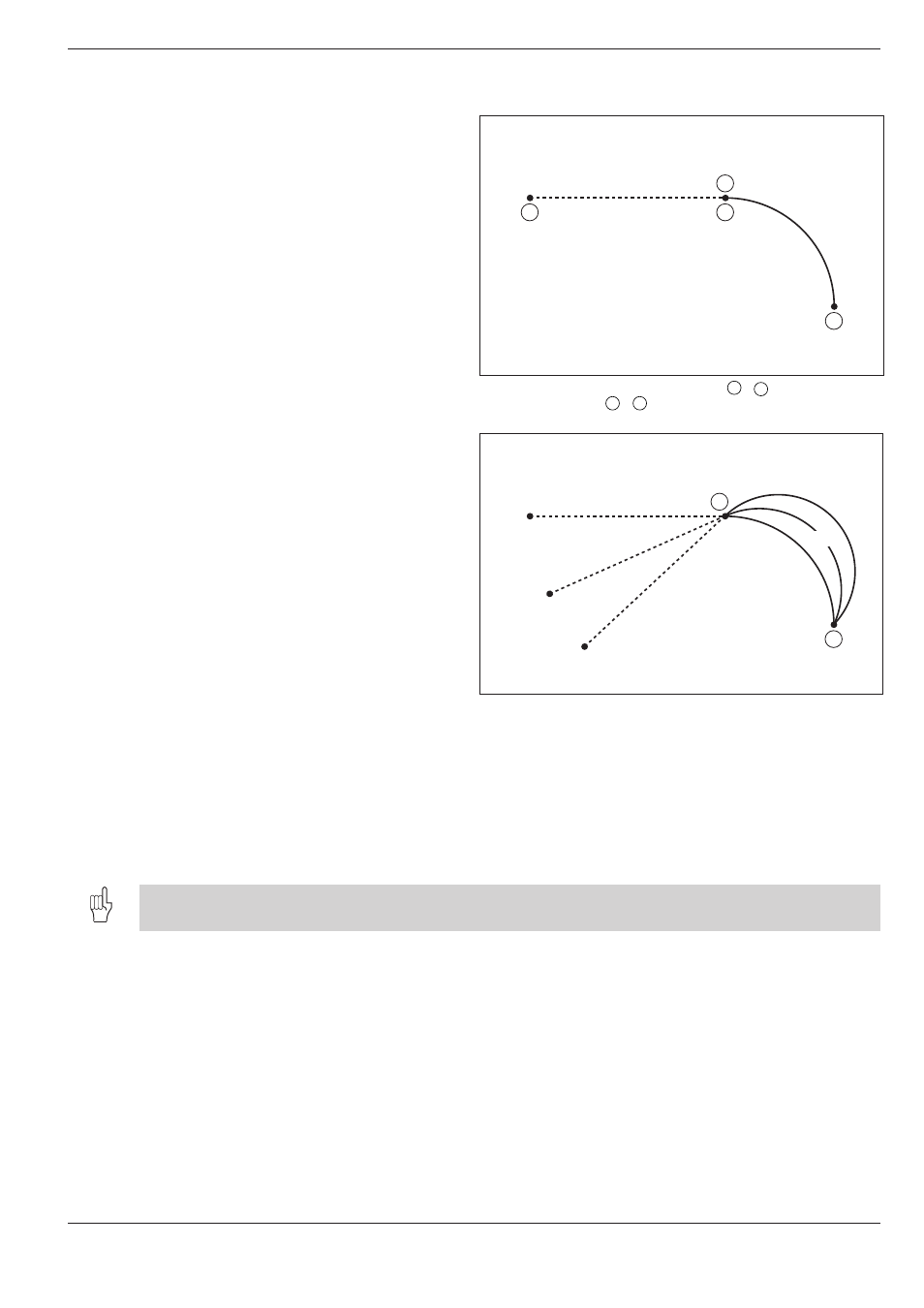

Abb. 5.32: Tangential anschließende Kreisbahnen hängen vom vorher-
gehenden Konturelement ab
Abb. 5.31: Tangential an das Geradenstück 1 - 2 anschließende
Kreisbahn S - E
5.4 Bahnbewegungen – rechtwinklige Koordinaten
1 2
E
S
E
L1
L2
L3
CT3
CT1
CT2
S
Kreisbahn CT mit tangentialem Anschluß
Das Werkzeug verfährt auf einem Kreisbogen, der
tangential an das zuvor programmierte Konturele-
ment anschließt.
Tangential ist ein Übergang, wenn am Schnitt der
Konturelemente kein Knick- oder Eckpunkt ent-
steht, die Konturelemente also stetig ineinander
übergehen.
Eingabe
Koordinaten des Kreisbogen-Endpunkts
Voraussetzungen
• Das Konturstück, an das der Kreisbogen mit CT tangential anschließen
soll, wird direkt vor dem CT-Satz programmiert.
• Vor dem CT-Satz stehen im Programm mindestens zwei Positioniersät-
ze, durch die das Konturstück definiert wird, an das der Kreisbogen
anschließt.
Im CT-Satz und dem vorausgegangenen Positioniersatz sollten beide Koordinaten der Ebene stehen, in der der
Kreisbogen ausgeführt wird.
