5-23
5. Zeichnen von zwei Graphen im gleichen
Display
k Kopieren des Graphen in das Nebenfenster
Mit dem Doppelgraphen wird das Display in zwei Fenster aufgeteilt. So können Sie zum
Vergleich zwei unterschiedliche Funktionen in benachbarten Fenstern grafisch darstellen
oder eine Grafik mit normaler Größe auf der einen Seite und eine vergrößerte Version
auf der anderen Seite zeichnen. Dies macht die Doppelgrafik zu einem leistungsstarken
Grafikanalysewerkzeug.
In dem Doppelgraphen wird die linke Seite des Displays als „Main Screen“ (Hauptfenster), die
rechte Seite als „Sub-Screen“ (Nebenfenster) bezeichnet.
u Hauptfenster
Der Graph im Hauptfenster wird anhand eines Ausdrucks gezeichnet.
u Nebenfenster
Der Graph im Nebenfenster wird erzeugt, indem der Graph des Hauptfensters kopiert oder
eingezoomt wird. Sie können sogar unterschiedliche Betrachtungsfenster-Einstellungen für
das Nebenfenster und das Hauptfenster vornehmen.
u Kopieren des Graphen in das Nebenfenster
1. Rufen Sie das Graph -Menü aus dem Hauptmenü heraus auf.
2. Im Einstellbildschirm (SET UP) wählen Sie „G + G“ für „Dual Screen“.
3. Konfigurieren Sie die Betrachtungsfenster-Einstellungen für das Hauptfenster.
Drücken Sie
6(RIGHT), um den Nebenfenster-Einstellbildschirm zu öffnen. Drücken Sie
6(LEFT), um im Einstellbildschirm des Hauptfensters zurückzukehren.
4. Speichern Sie die Funktion und zeichnen Sie den Graphen im Hauptfenster.
5. Führen Sie die gewünschte Doppelgraphenoperation aus.
K1(COPY) ... Kopiert den Graphen des Hauptfensters in das Nebenfenster.
K2(SWAP) ... Tauscht die Inhalte des Hauptfensters und des Nebenfensters aus.

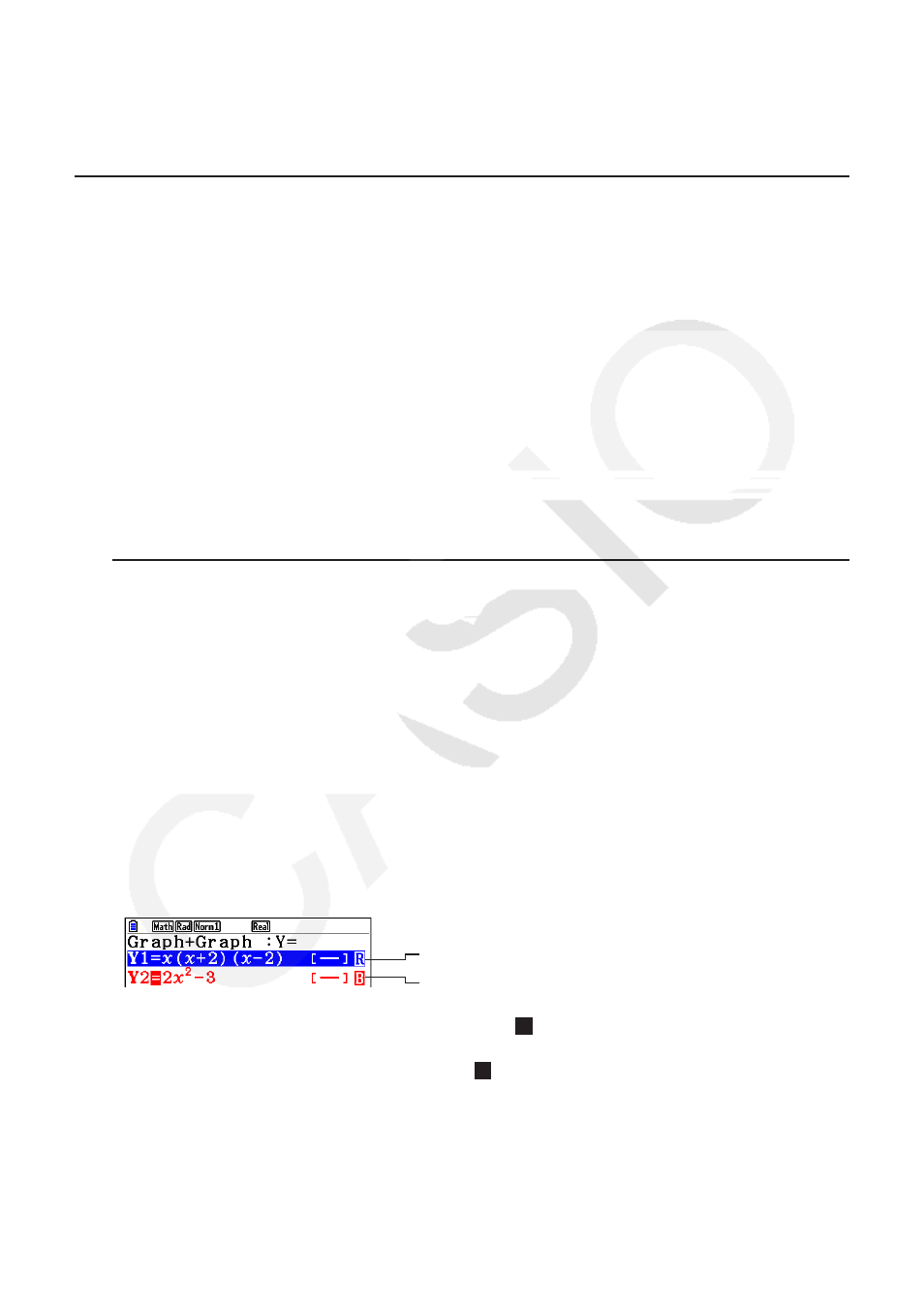

• Rechts von den Formeln in der Graphenbeziehungsliste zeigen Indikatoren an, wo die
Graphen mit dem Doppelgraphen gezeichnet werden.
Grafik im Nebenfenster (auf der rechten Displayseite).
Grafik wurde auf beiden Seiten des Displays gezeichnet.
Das Ausführen der Zeichenoperation mit der mit „ R “ markierten Funktion im
Beispielbildschirm oben bewirkt, dass der Graph auf der rechten Seite des Displays
gezeichnet wird. Die zugeordnete Funktion „
B “ wird auf beiden Seiten des Graphen
gezeichnet.
