5.3 Werkzeug-Korrektur
Einführung

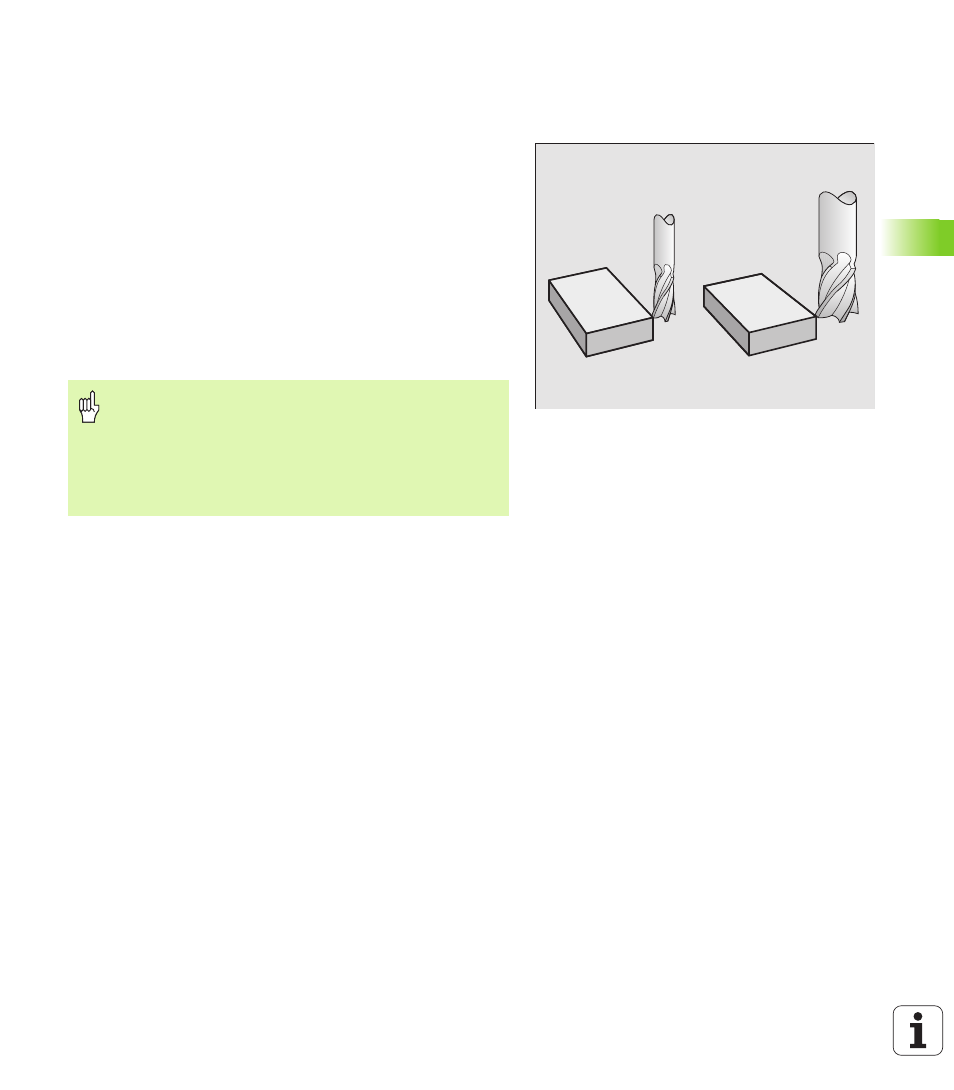

Die TNC korrigiert die Werkzeugbahn um den Korrekturwert für Werk-
zeug-Länge in der Spindelachse und um den Werkzeug-Radius in der
Bearbeitungsebene.
Wenn Sie das Bearbeitungs-Programm direkt an der TNC erstellen, ist
die Werkzeug-Radiuskorrektur nur in der Bearbeitungsebene wirk-
sam. Die TNC berücksichtigt dabei bis zu fünf Achsen inkl. der Dreh-
achsen.
Werkzeug-Längenkorrektur
Die Werkzeug-Korrektur für die Länge wirkt, sobald Sie ein Werkzeug
aufrufen und in der Spindelachse verfahren. Sie wird aufgehoben,
sobald ein Werkzeug mit der Länge L=0 aufgerufen wird.
Bei der Längenkorrektur werden Delta-Werte sowohl aus dem TOOL
CALL
-Satz als auch aus der Werkzeug-Tabelle berücksichtigt.
Korrekturwert = L + DL
TOOL CALL
+ DL
TAB
mit
Wenn Sie eine Längenkorrektur mit positivem Wert mit
TOOL CALL 0
aufheben, verringert sich der Abstand vom
Werkzeug zu Werkstück.
Nach einem Werkzeug-Aufruf TOOL CALL ändert sich der
programmierte Weg des Werkzeugs in der Spindelachse
um die Längendifferenz zwischen altem und neuem
Werkzeug.
L : Werkzeug-Länge L aus TOOL DEF-Satz oder Werk-
zeug-Tabelle
DL TOOL CALL
: Aufmaß DL für Länge aus TOOL CALL-Satz (von der
Positionsanzeige nicht berücksichtigt)
DL TAB
: Aufmaß DL für Länge aus der Werkzeug-Tabelle
