13.5 W
er
k
stüc
k
e v
e
rm
essen mit 3D-T
astsyst
emen

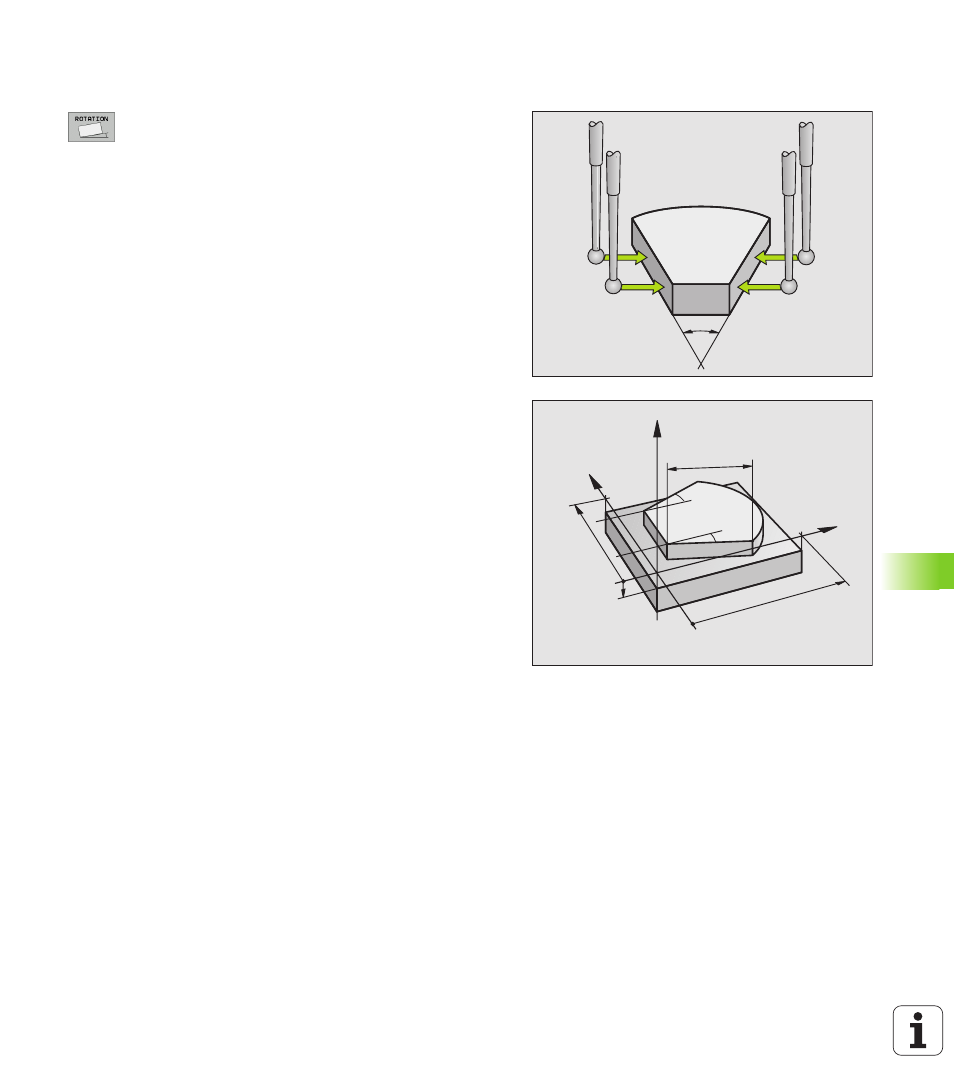

Winkel zwischen der Winkelbezugsachse und
einer Werkstück-Kante bestimmen
8
Antastfunktion wählen: Softkey ANTASTEN ROT
drücken
8
Drehwinkel: Angezeigten Drehwinkelnotieren, falls
Sie die zuvor durchgeführte Grunddrehung später
wieder herstellen möchten
8
Grunddrehung mit der zu vergleichenden Seite durch-
führen (siehe „Werkstück-Schieflage kompensieren”
8
Mit Softkey ANTASTEN ROT den Winkel zwischen
Winkelbezugsachse und Werkstückkante als Dreh-
winkel anzeigen lassen
8
Grunddrehung aufheben oder ursprüngliche Grund-
drehung wieder herstellen
8
Drehwinkel auf notierten Wert setzen
Winkel zwischen zwei Werkstück-Kanten bestimmen
8
Antastfunktion wählen: Softkey ANTASTEN ROT drücken
8
Drehwinkel: Angezeigten Drehwinkel notieren, falls Sie die zuvor
durchgeführte Grunddrehung wieder herstellen möchten
8
Grunddrehung für die erste Seite durchführen (siehe „Werkstück-
Schieflage kompensieren” auf Seite 422)
8
Zweite Seite ebenfalls wie bei einer Grunddrehung antasten, Dreh-
winkel hier nicht auf 0 setzen!
8
Mit Softkey ANTASTEN ROT Winkel PA zwischen den Werkstück-
Kanten als Drehwinkel anzeigen lassen
8
Grunddrehung aufheben oder ursprüngliche Grunddrehung wieder
herstellen: Drehwinkel auf notierten Wert setzen
PA
–10
100
α
?
α
?
L?
X
Z
Y
100
