HEIDENHAIN TNC 320 (340 551-01) Benutzerhandbuch
Seite 130
130
6 Programmieren: Konturen programmieren
6.4 Bahnbew
e
gung
en – r
e
c
h
twinklig
e K
oor
dinat
e
n

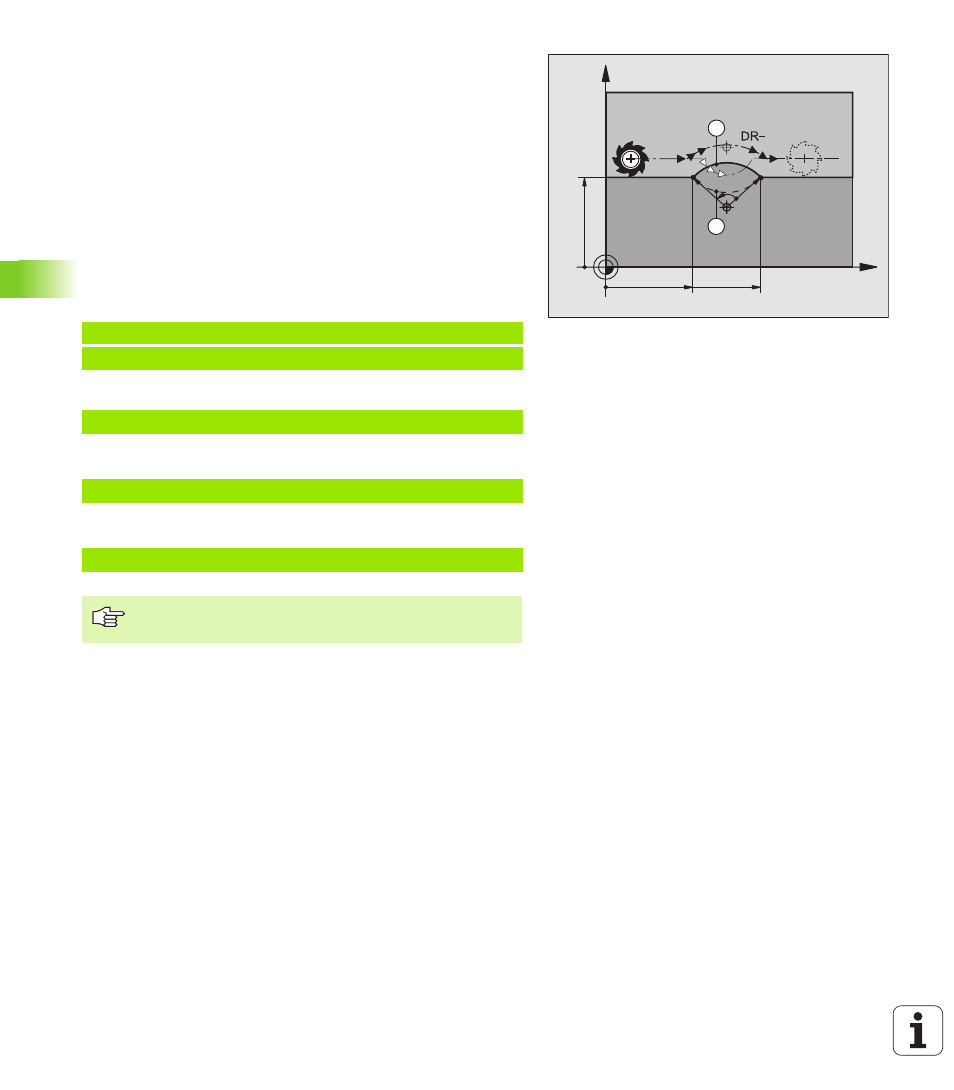

Zentriwinkel CCA und Kreisbogen-Radius R
Startpunkt und Endpunkt auf der Kontur lassen sich durch vier ver-
schiedene Kreisbögen mit gleichem Radius miteinander verbinden:
Kleinerer Kreisbogen: CCA<180°
Radius hat positives Vorzeichen R>0
Größerer Kreisbogen: CCA>180°
Radius hat negatives Vorzeichen R<0
Über den Drehsinn legen Sie fest, ob der Kreisbogen außen (konvex)
oder nach innen (konkav) gewölbt ist:
Konvex: Drehsinn DR– (mit Radiuskorrektur RL)
Konkav: Drehsinn DR+ (mit Radiuskorrektur RL)
NC-Beispielsätze
oder
oder
oder
10 L X+40 Y+40 RL F200 M3
11 CR X+70 Y+40 R+20 DR- (BOGEN 1)
11 CR X+70 Y+40 R+20 DR+ (BOGEN 2)
11 CR X+70 Y+40 R-20 DR- (BOGEN 3)
11 CR X+70 Y+40 R-20 DR+ (BOGEN 4)
Der Abstand von Start- und Endpunkt des Kreisdurchmes-
sers darf nicht größer als der Kreisdurchmesser sein.
X
Y
ZW
R
R
40
40
70
1
2
DR+
