136
6 Programmieren: Konturen programmieren
6.5 Bahnbew
e
gung
en – P
o
lar
k
oor
dinat
e
n 6.5 Bahnbewegungen –
Polarkoordinaten
Übersicht
Mit Polarkoordinaten legen Sie eine Position über einen Winkel PA
und einen Abstand PR zu einem zuvor definierten Pol CC fest (siehe
„Grundlagen”, Seite 143).
Polarkoordinaten setzen Sie vorteilhaft ein bei:
„ Positionen auf Kreisbögen
„ Werkstück-Zeichnungen mit Winkelangaben, z.B. bei Lochkreisen
Übersicht der Bahnfunktion mit Polarkoordinaten

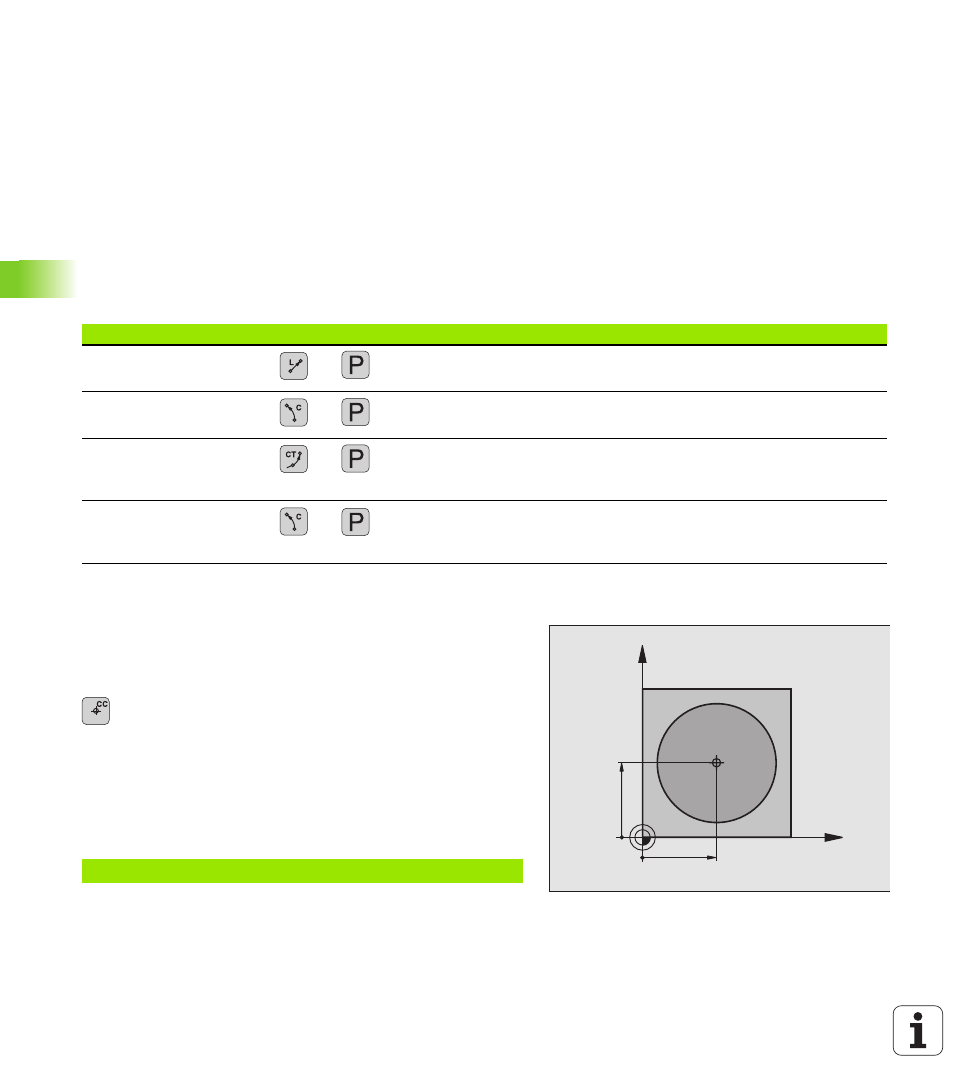

Polarkoordinaten-Ursprung: Pol CC
Den Pol CC können Sie an beliebigen Stellen im Bearbeitungs-Pro-
gramm festlegen, bevor Sie Positionen durch Polarkoordinaten ange-
ben. Gehen Sie beim Festlegen des Pols vor, wie beim Programmie-
ren des Kreismittelpunkts CC.
8 Koordinaten
CC: Rechtwinklige Koordinaten für den
Pol eingeben oder
Um die zuletzt programmierte Position zu überneh-
men: Keine Koordinaten eingeben. Den Pol CC festle-
gen, bevor Sie Polarkoordinaten programmieren. Pol
CC nur in rechtwinkligen Koordinaten programmie-
ren. Der Pol CC ist solange wirksam, bis Sie einen
neuen Pol CC festlegen.
NC-Beispielsätze
Funktion Bahnfunktionstaste Werkzeug-Bewegung Erforderliche Eingaben
Gerade LP
+
Gerade Polarradius, Polarwinkel des
Geraden-Endpunkts
Kreisbogen CP + Kreisbahn um Kreismittelpunkt/
Pol CC zum Kreisbogen-Endpunkt
Polarwinkel des Kreisendpunkts,
Drehrichtung
Kreisbogen CTP + Kreisbahn mit tangentialem
Anschluss an vorheriges Kontur-
element
Polarradius, Polarwinkel des Krei-
sendpunkts
Schraubenlinie (Helix) + Überlagerung einer Kreisbahn mit
einer Geraden
Polarradius, Polarwinkel des Krei-
sendpunkts, Koordinate des End-
punkts in der Werkzeugachse
12 CC X+45 Y+25
X
Y
CC
X
CC
Y
CC
