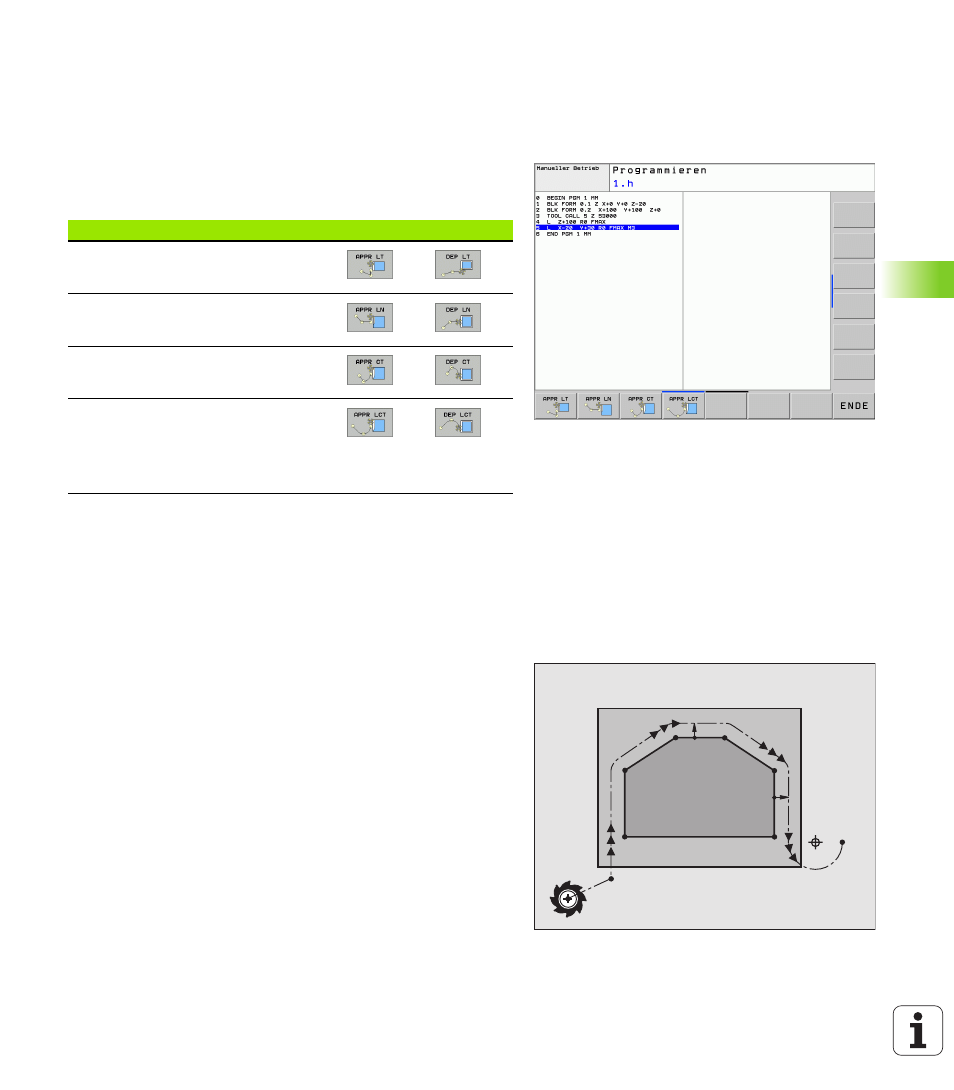

6.3 Kontur anfahren und verlassen
Übersicht: Bahnformen zum Anfahren und
Verlassen der Kontur
Die Funktionen APPR (engl. approach = Anfahrt) und DEP (engl. depar-
ture = Verlassen) werden mit der APPR/DEP-Taste aktiviert. Danach
lassen sich folgende Bahnformen über Softkeys wählen:
Schraubenlinie anfahren und verlassen
Beim Anfahren und Verlassen einer Schraubenlinie (Helix) fährt das
Werkzeug in der Verlängerung der Schraubenlinie und schließt so auf
einer tangentialen Kreisbahn an die Kontur an. Verwenden Sie dazu die
Funktion APPR CT bzw. DEP CT.
Wichtige Positionen beim An- und Wegfahren
„ Startpunkt P
S
Diese Position programmieren Sie unmittelbar vor dem APPR-Satz.
P
S
liegt außerhalb der Kontur und wird ohne Radiuskorrektur (R0)
angefahren.
„ Hilfspunkt P
H
Das An- und Wegfahren führt bei einigen Bahnformen über einen
Hilfspunkt P
H
, den die TNC aus Angaben im APPR- und DEP-Satz
errechnet. Die TNC fährt von der aktuellen Position zum Hilfspunkt
P
H
im zuletzt programmierten Vorschub.
„ Erster Konturpunkt P
A
und letzter Konturpunkt P
E
Den ersten Konturpunkt P
A
programmieren Sie im APPR-Satz, den
letzten Konturpunkt P
E
mit einer beliebigen Bahnfunktion. Enthält
der APPR-Satz auch die Z-Koordinate, fährt die TNC das Werkzeug
erst in der Bearbeitungsebene auf P
H
und dort in der Werkzeug-
Achse auf die eingegebene Tiefe.
Funktion Anfahren Verlassen
Gerade mit tangentialem Anschluss
Gerade senkrecht zum Konturpunkt
Kreisbahn mit tangentialem Anschluss
Kreisbahn mit tangentialem Anschluss
an die Kontur, An- und Wegfahren zu
einem Hilfspunkt außerhalb der Kontur
auf tangential anschließendem Gera-
denstück
P
H
RL
P
S R0
P
A
RL P
E RL
RL
RL
P
N
R0
