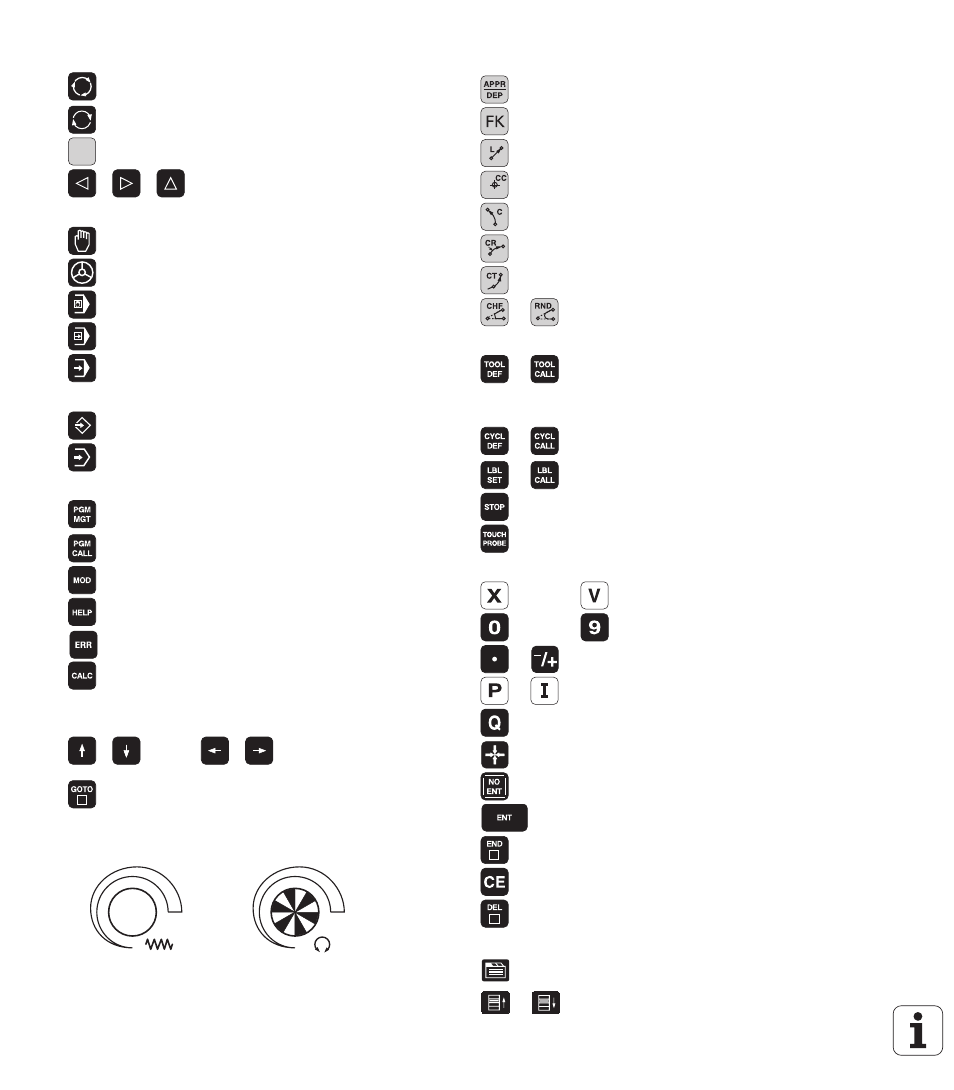

Bedienelemente der Bildschirm-Einheit
Bildschirm-Aufteilung wählen
Bildschirm zwischen Maschinen- und
Programmier-Betriebsart wählen
Softkeys: Funktion im Bildschirm wählen
Softkey-Leisten umschalten
Maschinen-Betriebsarten wählen
Manueller Betrieb
El. Handrad
Positionieren mit Handeingabe
Programmlauf Einzelsatz
Programmlauf Satzfolge
Programmier-Betriebsarten wählen
Programm Einspeichern/Editieren
Programm-Test
Programme/Dateien verwalten, TNC-Funktionen
Programme/Dateien wählen und löschen
Externe Datenübertragung
Programm-Aufruf definieren, Nullpunkt- und Punkte
Tabellen wählen
MOD-Funktion wählen
Hilfstexte und Hilfsbilder anzeigen
Alle anstehenden Fehlermeldungen anzeigen
Taschenrechner einblenden
Hellfeld verschieben und Sätze, Zyklen und
Parameter-Funktionen direkt wählen
Hellfeld verschieben
Sätze, Zyklen und Parameter-Funktionen direkt wäh-
len, Bildschirm-Tastatur öffnen oder Drop-Down Menü
öffnen
Override Drehknöpfe für Vorschub/Spindeldrehzahl
150
0
50
100
F %
150
0
50
100
S %
Bahnbewegungen programmieren
Kontur anfahren/verlassen
Freie Konturprogrammierung FK
Gerade
Kreismittelpunkt/Pol für Polarkoordinaten
Kreisbahn um Kreismittelpunkt
Kreisbahn mit Radius
Kreisbahn mit tangentialem Anschluss
Fase/Ecken-Runden
Angaben zu Werkzeugen
Werkzeug-Länge und -Radius eingeben und
aufrufen
Zyklen, Unterprogramme und Programmteil-
Wiederholungen
Zyklen definieren und aufrufen
Unterprogramme und Programmteil-Wieder-
holungen eingeben und aufrufen
Programm-Halt in ein Programm eingeben
Tastsystem-Zyklen definieren
Koordinatenachsen und Ziffern eingeben, Editieren
. . .
Koordinatenachsen wählen bzw.
ins Programm eingeben
. . .
Ziffern
Dezimal-Punkt/Vorzeichen umkehren
Polarkoordinaten Eingabe/
Inkremental-Werte
Q-Parameter-Programmierung/Q-Parameter-Status
Ist-Position, Werte vom Taschenrechner übernehmen
Dialogfragen übergehen und Wörter löschen
Eingabe abschließen und Dialog fortsetzen
Satz abschließen, Eingabe beenden
Zahlenwert-Eingaben rücksetzen oder TNC Fehler-
meldung löschen
Dialog abbrechen, Programmteil löschen
Navigation in Dialogen
Hat z.Zt. noch keine Funktion
Dialogfeld oder Schaltfläche vor/zurück
