HEIDENHAIN TNC 320 (340 551-01) - Handbuch (Seite 227)

HEIDENHAIN TNC 320
227
8.3 Zyklen zum F
räsen v
on
T
a
sc
hen, Zapf
en und Nut
e

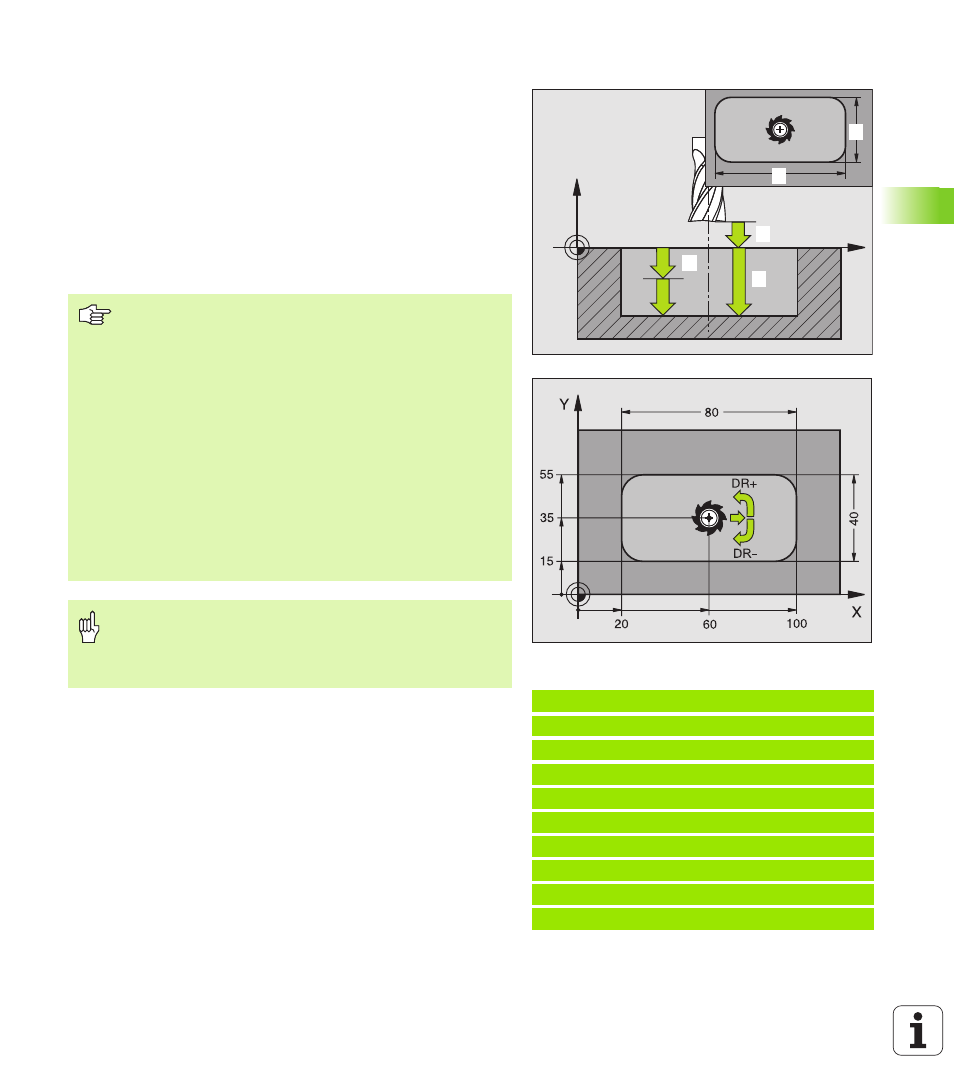

n TASCHENFRAESEN (Zyklus 4)
Die Zyklen 1, 2, 3, 4, 5, 17, 18 befinden sich in der Zyklen-Gruppe Son-
der-Zyklen. Wählen Sie hier, in der zweiten Softkey-Leiste, den Soft-
key OLD CYCLS.
1 Das Werkzeug sticht an der Startposition (Taschenmitte) in das
Werkstück ein und fährt auf die erste Zustell-Tiefe
2
Anschließend fährt das Werkzeug zunächst in die positive Rich-
tung der längeren Seite – bei quadratischen Taschen in die positive
Y-Richtung – und räumt dann die Tasche von innen nach außen aus
3
Dieser Vorgang wiederholt sich (1 bis 2), bis die Tiefe erreicht ist
4
Am Ende des Zyklus fährt die TNC das Werkzeug auf die Startpo-
sition zurück
Beispiel: NC-Sätze
11 L Z+100 R0 FMAX
12 CYCL DEF 4.0 TASCHENFRAESEN
13 CYCL DEF 2.1 ABST 2
14 CYCL DEF 4.2 TIEFE -10
15 CYCL DEF 4.3 ZUSTLG 4 F80
16 CYCL DEF 4.4 X80
17 CYCL DEF 4.5 Y40
18 CYCL DEF 4.6 F100 DR+ RADIUS 10
19 L X+60 Y+35 FMAX M3
20 L Z+2 FMAX M99
X
Z
1 1
1 2
1 3
1 4
1 5
Beachten Sie vor dem Programmieren
Fräser mit einem über Mitte schneidenden Stirnzahn ver-
wenden (DIN 844) oder Vorbohren in der Taschenmitte.
Vorpositionieren über Taschenmitte mit Radiuskorrektur
R0.
Positionier-Satz auf den Startpunkt in der Spindelachse
(Sicherheits-Abstand über Werkstück-Oberfläche) pro-
grammieren.
Das Vorzeichen des Zyklusparameters Tiefe legt die
Arbeitsrichtung fest. Wenn Sie die Tiefe = 0 programmie-
ren, dann führt die TNC den Zyklus nicht aus.
Für die 2. Seiten-Länge gilt folgende Bedingung: 2.Seiten-
Länge größer als [(2 x Rundungs-Radius) + Seitliche
Zustellung k].
Mit dem Maschinen-Parameter suppressDepthErr stellen
Sie ein, ob die TNC bei der Eingabe einer positiven Tiefe
eine Fehlermeldung ausgeben soll (on) oder nicht (off).
Achtung Kollisionsgefahr!
