128
6 Programmieren: Konturen programmieren
6.4 Bahnbew
e
gung
en – r
e
c
h
twinklig
e K
oor
dinat
e

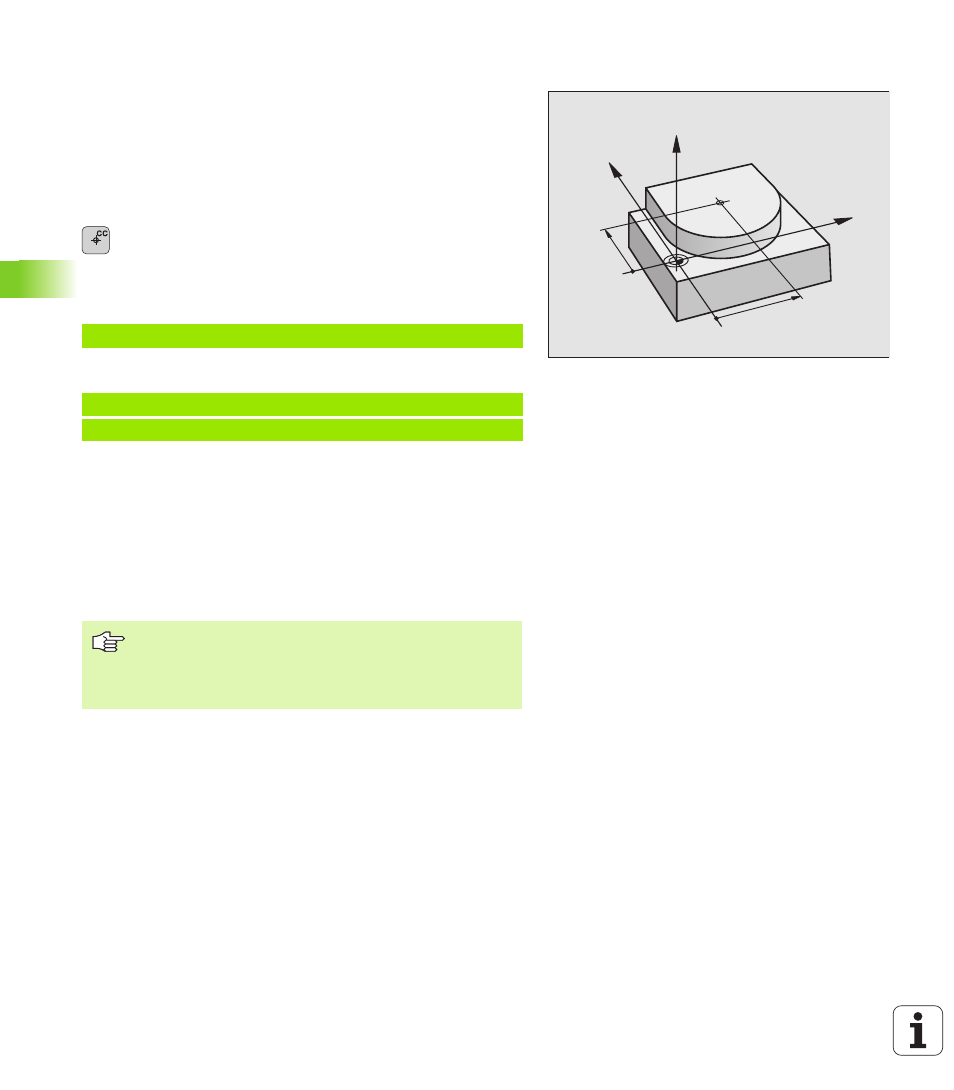

n Kreismittelpunkt CC
Den Kreismittelpunkt legen Sie für Kreisbahnen fest, die Sie mit der C-
Taste (Kreisbahn C) programmieren. Dazu
„ geben Sie die rechtwinkligen Koordinaten des Kreismittelpunkts ein
oder
„ übernehmen die zuletzt programmierte Position oder
„ übernehmen die Koordinaten mit der Taste „IST-POSITIONEN-
ÜBERNEHMEN“
8 Koordinaten
CC: Koordinaten für den Kreismittelpunkt
eingeben oder
um die zuletzt programmierte Position zu überneh-
men: Keine Koordinaten eingeben
NC-Beispielsätze
oder
Die Programmzeilen 10 und 11 beziehen sich nicht auf das Bild.
Gültigkeit
Der Kreismittelpunkt bleibt solange festgelegt, bis Sie einen neuen
Kreismittelpunkt programmieren.
Kreismittelpunkt CC inkremental eingeben
Eine inkremental eingegebene Koordinate für den Kreismittelpunkt
bezieht sich immer auf die zuletzt programmierte Werkzeug-Position.
5 CC X+25 Y+25
10 L X+25 Y+25
11 CC
Mit CC kennzeichnen Sie eine Position als Kreismittel-
punkt: Das Werkzeug fährt nicht auf diese Position.
Der Kreismittelpunkt ist gleichzeitig Pol für Polarkoordina-
ten.
CC
Z
Y
X
X
CC
Y
CC
