HEIDENHAIN TNC 320 (340 551-01) Benutzerhandbuch
Seite 197
HEIDENHAIN TNC 320
197
8.2 Zyklen zum Bohr
en, Gewindebohr
en und Gewindefräsen
8

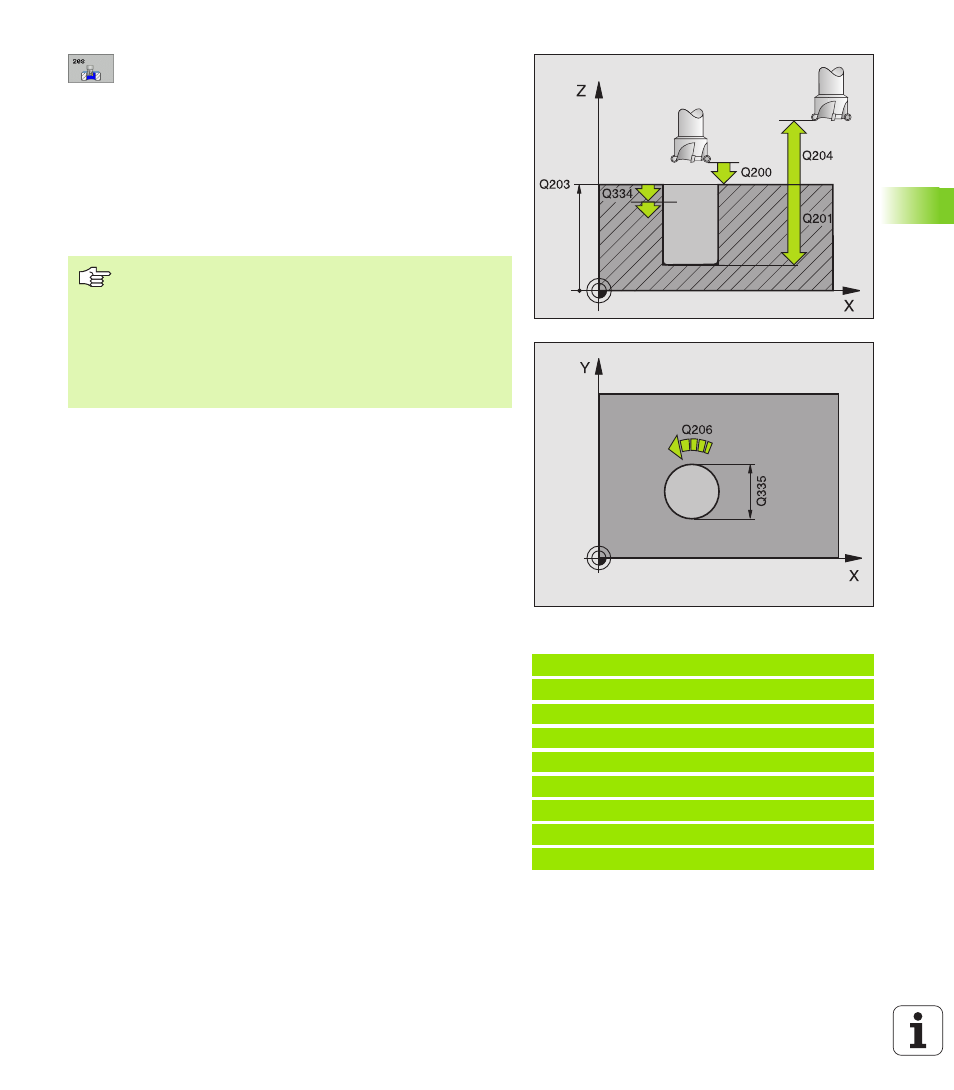

Sicherheits-Abstand
Q200 (inkremental): Abstand
Werkzeug-Unterkante – Werkstück-Oberfläche
8
Tiefe
Q201 (inkremental): Abstand Werkstück-Ober-
fläche – Bohrungsgrund
8
Vorschub Tiefenzustellung
Q206: Verfahrgeschwin-
digkeit des Werkzeugs beim Bohren auf der Schrau-
benlinie in mm/min
8
Zustellung pro Schraubenlinie
Q334 (inkremental):
Maß, um welches das Werkzeug auf einer Schrau-
benlinie (=360°) jeweils zugestellt wird
8
Koord. Werkstück-Oberfläche
Q203 (absolut): Koordi-
nate Werkstück-Oberfläche
8
2. Sicherheits-Abstand
Q204 (inkremental): Koordi-
nate Spindelachse, in der keine Kollision zwischen
Werkzeug und Werkstück (Spannmittel) erfolgen
kann
8
Soll-Durchmesser
Q335 (absolut): Bohrungs-Durch-
messer. Wenn Sie den Soll-Durchmesser gleich dem
Werkzeug-Durchmesser eingeben, dann bohrt die
TNC ohne Schraubenlinien-Interpolation direkt auf die
eingegebene Tiefe
8
Vorgebohrter Durchmesser
Q342 (absolut): Sobald Sie
in Q342 einen Wert größer 0 eingeben, führt die TNC
keine Überprüfung bzgl. des Durchmesser-Verhältnis-
ses Soll- zu Werkzeug-Durchmesser mehr durch.
Dadurch können Sie Bohrungen ausfräsen, deren
Durchmesser mehr als doppelt so groß sind wie der
Werkzeug-Durchmesser
Beispiel: NC-Sätze
12 CYCL DEF 208 BOHRFRAESEN
Q200=2
;SICHERHEITS-ABST.
Q201=-80
;TIEFE
Q206=150
;VORSCHUB TIEFENZ.
Q334=1.5
;ZUSTELL-TIEFE
Q203=+100
;KOOR. OBERFLAECHE
Q204=50
;2. SICHERHEITS-ABST.
Q335=25
;SOLL-DURCHMESSER
Q342=0
;VORGEB. DURCHMESSER
Beachten Sie, dass Ihr Werkzeug bei zu großer Zustellung
sowohl sich selbst als auch das Werkstück beschädigt.
Um die Eingabe zu großer Zustellungen zu vermeiden,
geben Sie in der Werkzeug-Tabelle in der Spalte ANGLE
den maximal möglichen Eintauchwinkel des Werkzeugs
an, siehe „Werkzeug-Daten”, Seite 98. Die TNC berech-
net dann automatisch die maximal erlaubte Zustellung und
ändert ggf. Ihren eingegebenen Wert ab.
