HEIDENHAIN TNC 320
279
8.6 Zyklen zum Abz
e
ilen
8
Maximale Zustell-Tiefe
Q202 (inkremental): Maß,
um welches das Werkzeug jeweils maximal zuge-
stellt wird. Die TNC berechnet die tatsächliche
Zustell-Tiefe aus der Differenz zwischen Endpunkt
und Startpunkt in der Werkzeugachse – unter Berück-
sichtigung des Schlichtaufmaßes – so, dass jeweils
mit gleichen Zustell-Tiefen bearbeitet wird
8
Schlichtaufmaß Tiefe
Q369 (inkremental): Wert, mit
dem die letzte Zustellung verfahren werden soll
8
Max. Bahn-Überlappung Faktor
Q370: Maximale seit-
liche Zustellung k. Die TNC berechnet die tatsächliche
seitliche Zustellung aus der 2. Seitenlänge (Q219) und
dem Werkzeug-Radius so, dass jeweils mit konstan-
ter seitlicher Zustellung bearbeitet wird. Wenn Sie in
der Werkzeug-Tabelle einen Radius R2 eingetragen
haben (z.B. Plattenradius bei Verwendung eines Mes-
serkopfes), verringert die TNC die seitlichen Zustel-
lung entsprechend
8
Vorschub Fräsen
Q207: Verfahrgeschwindigkeit des
Werkzeugs beim Fräsen in mm/min
8
Vorschub Schlichten
Q385: Verfahrgeschwindigkeit
des Werkzeugs beim Fräsen der letzten Zustellung in
mm/min
8
Vorschub Vorpositionieren
Q253: Verfahrgeschwin-
digkeit des Werkzeugs beim Anfahren der Startposi-
tion und beim Fahren auf die nächste Zeile in mm/
min; wenn Sie im Material quer fahren (Q389=1),
dann fährt die TNC die Querzustellung mit Fräsvor-
schub Q207

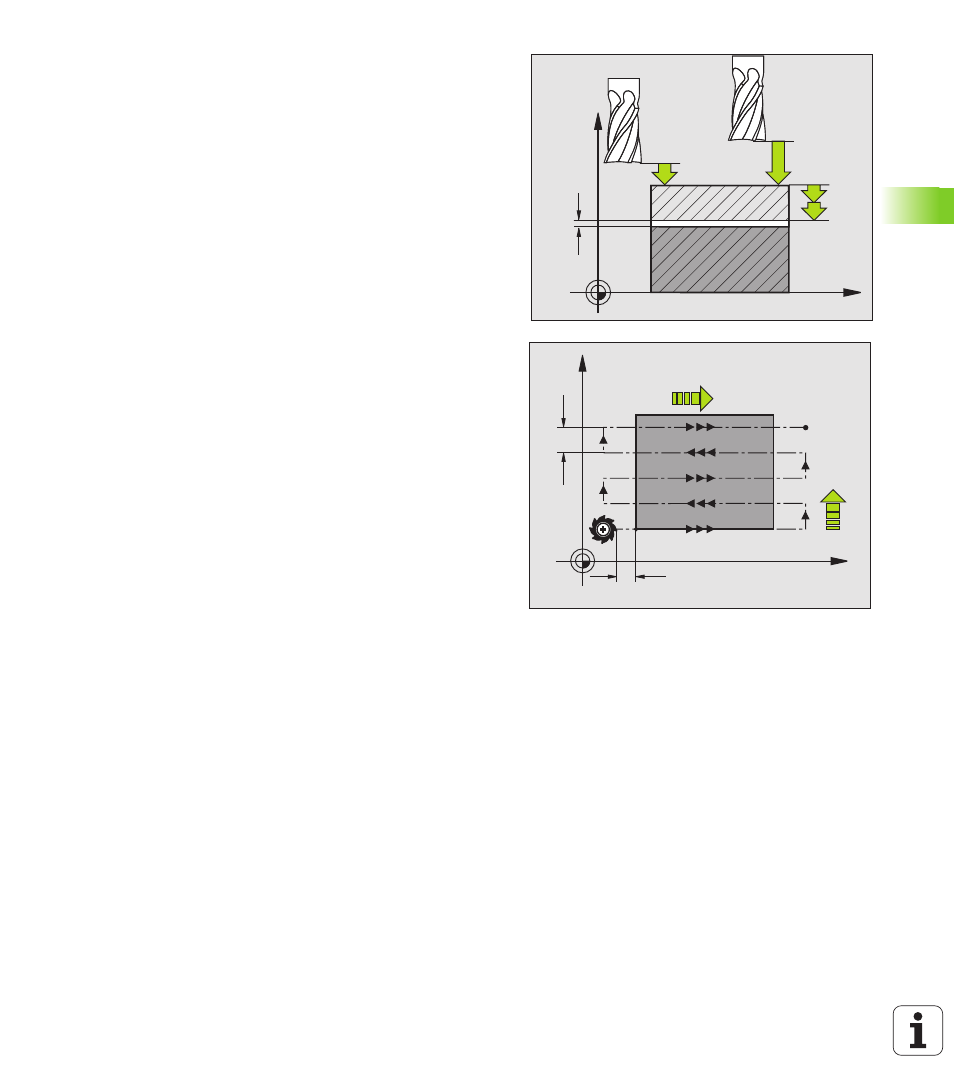

X
Z
Q202
Q200
Q204
Q369
X
Y
Q357
Q253
Q207
k
