13 Tastsystem-Zyklen in den Betriebsarten Manuell und El. Handrad
13.2 Sc
halt
endes T
a
stsyst
em k
a
libr
ier
en

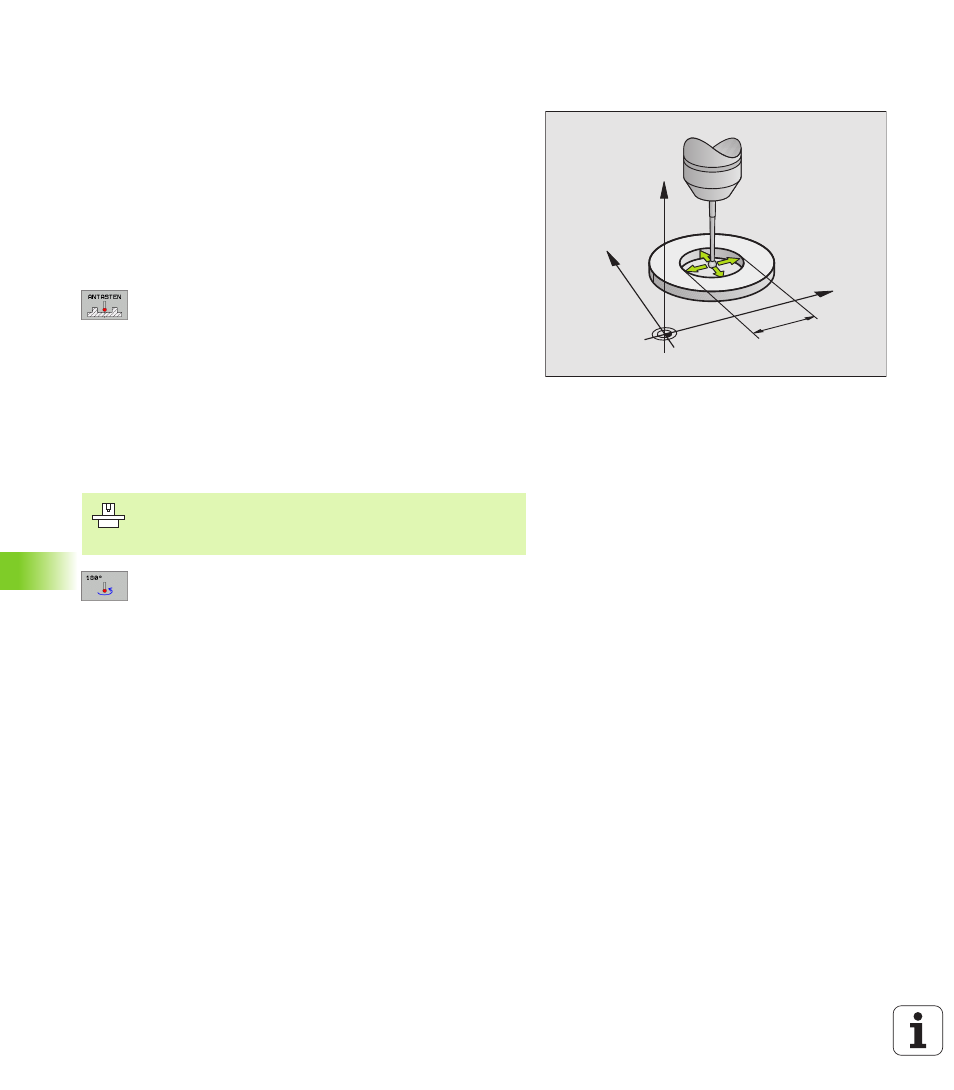

Wirksamen Radius kalibrieren und Tastsystem-
Mittenversatz ausgleichen
Die Tastsystem-Achse fällt normalerweise nicht genau mit der Spin-
delachse zusammen. Die Kalibrier-Funktion erfasst den Versatz zwi-
schen Tastsystem-Achse und Spindelachse und gleicht ihn rechne-
risch aus.
Bei der Mittenversatz-Kalibrierung dreht die TNC das 3D-Tastsystem
um 180°.
Gehen Sie beim manuellen Kalibrieren wie folgt vor:
8
Tastkugel im Manuellen Betrieb in die Bohrung des Einstellrings
positionieren
8 Kalibrier-Funktion für den Tastkugel-Radius und den
Tastsystem-Mittenversatz wählen: Softkey KAL. R
drücken
8 Radius des Einstellrings eingeben
8 Antasten: 4x externe START-Taste drücken. Das 3D-
Tastsystem tastet in jede Achsrichtung eine Position
der Bohrung an und errechnet den wirksamen Tastku-
gel-Radius
8 Wenn Sie die Kalibrierfunktion jetzt beenden möch-
ten, dann Softkey ENDE drücken
8 Tastkugel-Mittenversatz bestimmen: Softkey 180°
drücken. Die TNC dreht das Tastsystem um 180°
8 Antasten: 4 x externe START-Taste drücken. Das 3D-
Tastsystem tastet in jede Achsrichtung eine Position
in der Bohrung und errechnet den Tastsystem-Mit-
tenversatz
Y
X
Z
10
Um den Tastkugel-Mittenversatz zu bestimmen, muss die
TNC vom Maschinenhersteller vorbereitet sein. Maschi-
nenhandbuch beachten!
