13 Tastsystem-Zyklen in den Betriebsarten Manuell und El. Handrad
13.4 Bezugspunkt-Setz
en mit 3D-T
astsyst
e
men
Kreismittelpunkt als Bezugspunkt
Mittelpunkte von Bohrungen, Kreistaschen, Vollzylindern, Zapfen,
kreisförmigen Inseln usw. können Sie als Bezugspunkte setzen.

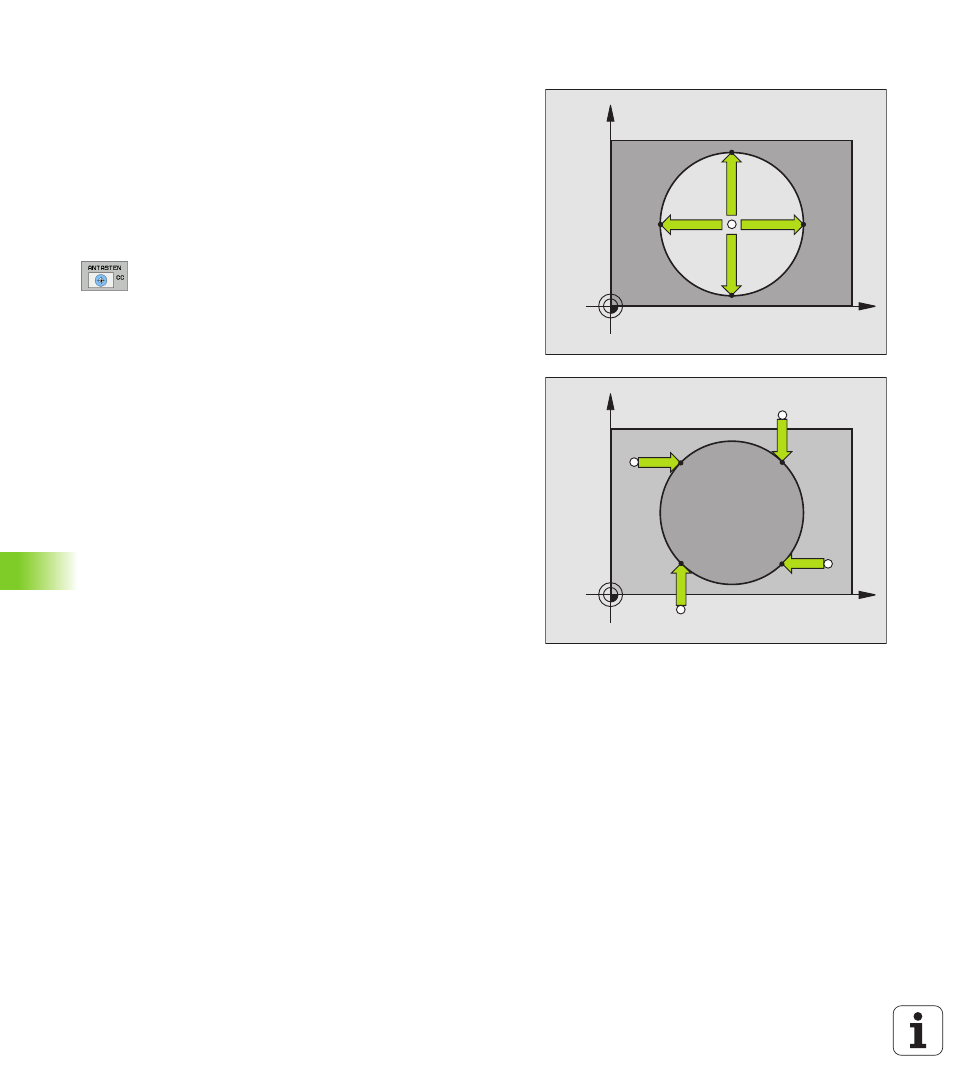

Innenkreis:
Die TNC tastet die Kreis-Innenwand in alle vier Koordinatenachsen-
Richtungen an.
Bei unterbrochenen Kreisen (Kreisbögen) können Sie die Antastrich-
tung beliebig wählen.
8
Tastkugel ungefähr in die Kreismitte positionieren
8
Antastfunktion wählen: Softkey ANTASTEN CC wäh-
len
8
Antasten: Externe START-Taste viermal drücken. Das
Tastsystem tastet nacheinander 4 Punkte der Kreis-
Innenwand an
8
Wenn Sie mit Umschlagmessung arbeiten wollen (nur
bei Maschinen mit Spindel-Orientierung möglich)
Softkey 180° drücken und erneut 4 Punkte der Kreis-
Innenwand antasten
8
Wenn Sie ohne Umschlagmessung arbeiten wollen:
Taste END drücken
8
Bezugspunkt
: Im Menüfenster beide Koordinaten des
Kreismittelpunkts eingeben, mit Softkey BEZUGSP.
SETZEN übernehmen
8
Antastfunktion beenden: Taste END drücken
Außenkreis:
8
Tastkugel in die Nähe des ersten Antastpunkts außerhalb des
Kreises positionieren
8
Antastrichtung wählen: Entsprechenden Softkey wählen
8
Antasten: Externe START-Taste drücken
8
Antastvorgang für die übrigen 3 Punkte wiederholen. Siehe Bild
rechts unten
8
Bezugspunkt
: Koordinaten des Bezugspunkts eingeben, mit Softkey
BEZUGSP. SETZEN übernehmen
8
Antast-Funktion beenden: Taste END drücken
Nach dem Antasten zeigt die TNC die aktuellen Koordinaten des Kreis-
mittelpunkts und den Kreisradius PR an.
X
Y
X+
X–
Y+
Y–
X
Y
X+
X–
Y+
Y–
