8.5 SL
-Zyklen

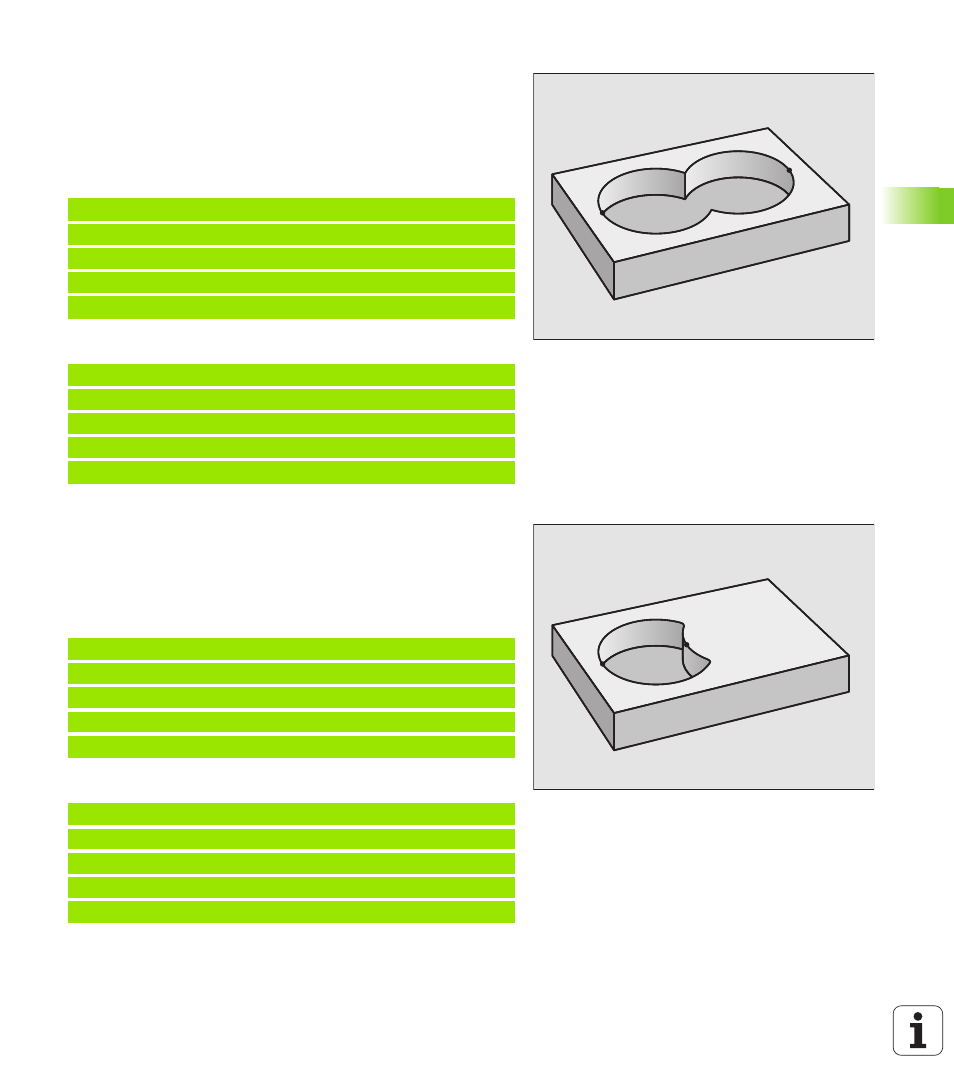

„Summen“-Fläche
Beide Teilflächen A und B inklusive der gemeinsam überdeckten Flä-
che sollen bearbeitet werden:
„ Die Flächen A und B müssen Taschen sein
„ Die erste Tasche (in Zyklus 14) muss außerhalb der zweiten begin-
nen
Fläche A:
Fläche B:
„Differenz“-Fläche
Fläche A soll ohne den von B überdeckten Anteil bearbeitet werden:
„ Fläche A muss Tasche und B muss Insel sein
„ A muss außerhalb B beginnen
„ B muss innerhalb von A beginnen
Fläche A:
Fläche B:
A
B
51 LBL 1
52 L X+10 Y+50 RR
53 CC X+35 Y+50
54 C X+10 Y+50 DR-
55 LBL 0
56 LBL 2
57 L X+90 Y+50 RR
58 CC X+65 Y+50
59 C X+90 Y+50 DR-
60 LBL 0
A
B
51 LBL 1
52 L X+10 Y+50 RR
53 CC X+35 Y+50
54 C X+10 Y+50 DR-
55 LBL 0
56 LBL 2
57 L X+90 Y+50 RL
58 CC X+65 Y+50
59 C X+90 Y+50 DR-
60 LBL 0
