424
13 Tastsystem-Zyklen in den Betriebsarten Manuell und El. Handrad
13.4 Bezugspunkt-Setz
en mit 3D-T
astsyst
e
men
13.4 Bezugspunkt-Setzen mit 3D-
Tastsystemen
Einführung
Die Funktionen zum Bezugspunkt-Setzen am ausgerichteten Werk-
stück werden mit folgenden Softkeys gewählt:
„ Bezugspunkt-Setzen in einer beliebigen Achse mit ANTASTEN POS
„ Ecke als Bezugspunkt setzen mit ANTASTEN P
„ Kreismittelpunkt als Bezugspunkt setzen mit ANTASTEN CC

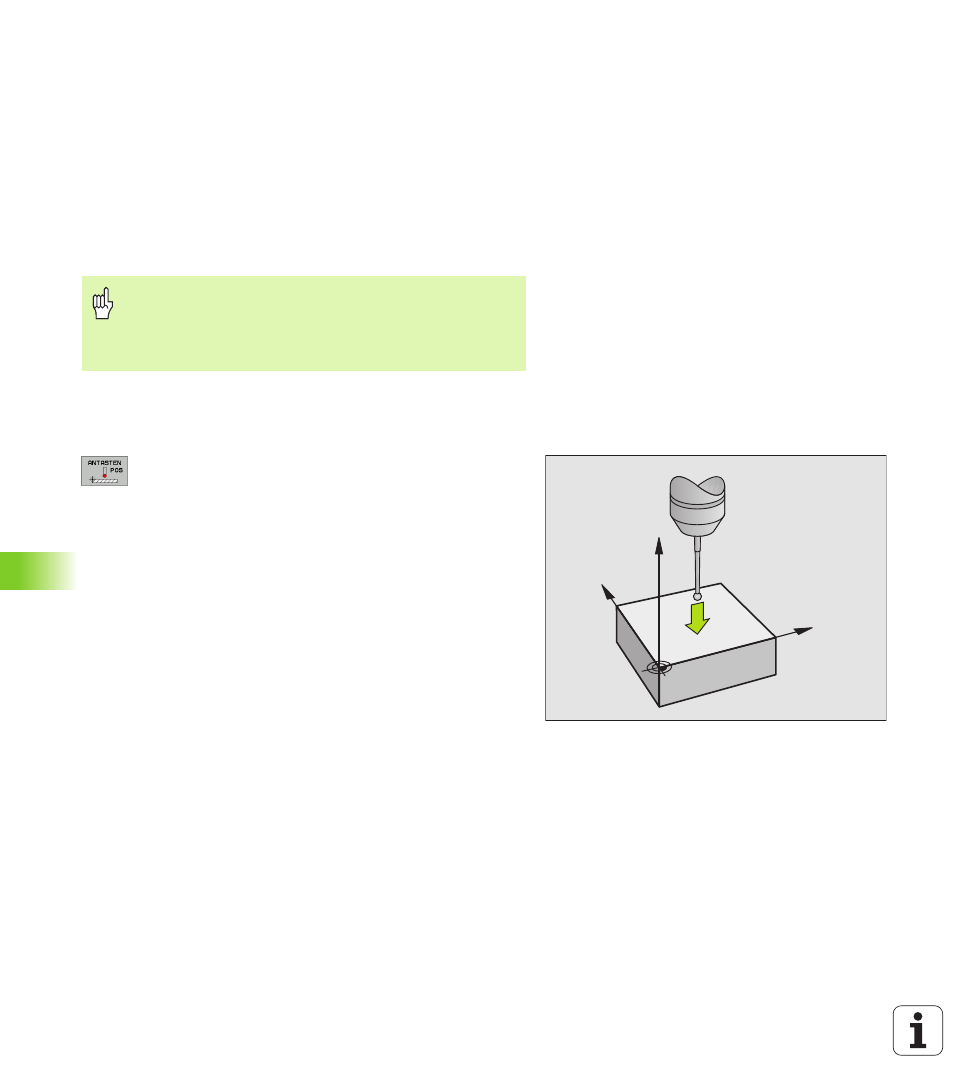

Bezugspunkt-Setzen in einer beliebigen Achse
(siehe Bild rechts)
8
Antastfunktion wählen: Softkey ANTASTEN POS
drücken
8 Tastsystem in die Nähe des Antastpunkts positionie-
ren
8 Antastrichtung und gleichzeitig Achse wählen, für die
der Bezugspunkt gesetzt wird, z.B. Z in Richtung Z–
antasten: Über Softkey wählen
8
Antasten: Externe START-Taste drücken
8 Bezugspunkt
: Soll-Koordinate (z.B. 0) eingeben, mit
Softkey BEZUGSP. SETZEN übernehmen
8 Antast-Funktion beenden: Taste END drücken
Beachten Sie, dass die TNC bei einer aktiven Nullpunkt-
Verschiebung den angetasteten Wert immer auf den akti-
ven Preset (bzw. auf den zuletzt in der Betriebsart Manuell
gesetzten Bezugspunkt) bezieht, obwohl in der Positions-
Anzeige die Nullpunkt-Verschiebung verrechnet wird.
Y
X
Z
