184
8 Programmieren: Zyklen
8.2 Zyklen zum Bohr
en, Gewindebohr
en und Gewindefräsen

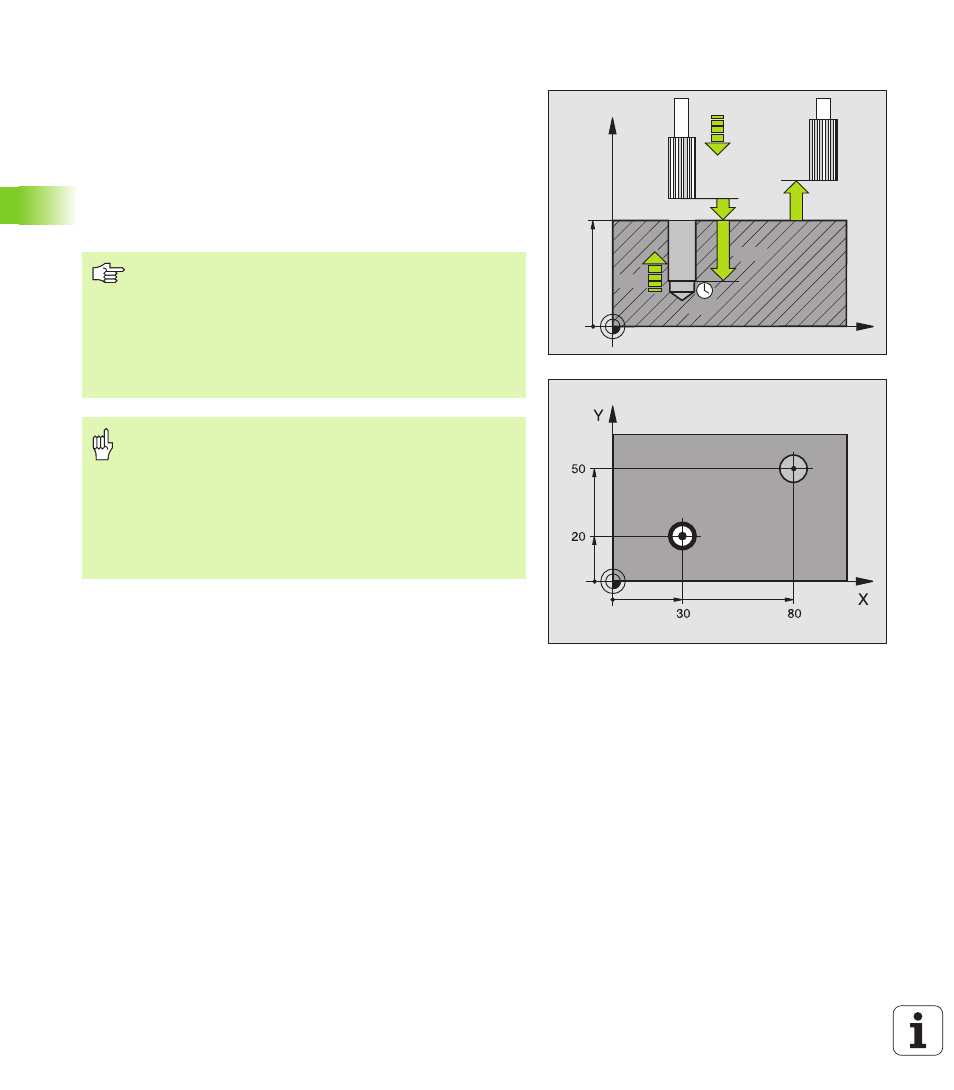

REIBEN (Zyklus 201)
1 Die TNC positioniert das Werkzeug in der Spindelachse im Eilgang
FMAX auf den eingegebenen Sicherheits-Abstand über der Werk-
stück-Oberfläche
2 Das Werkzeug reibt mit dem eingegebenen Vorschub F bis zur pro-
grammierten Tiefe
3 Am Bohrungsgrund verweilt das Werkzeug, falls eingegeben
4 Anschließend fährt die TNC das Werkzeug im Vorschub F zurück
auf den Sicherheits-Abstand und von dort – falls eingegeben – mit
FMAX auf den 2. Sicherheits-Abstand
X
Z
Q200
Q201
Q206
Q211
Q203
Q204
Q208
Beachten Sie vor dem Programmieren
Positionier-Satz auf den Startpunkt (Bohrungsmitte) der
Bearbeitungsebene mit Radiuskorrektur R0 programmie-
ren.
Das Vorzeichen des Zyklusparameters Tiefe legt die
Arbeitsrichtung fest. Wenn Sie die Tiefe = 0 programmie-
ren, dann führt die TNC den Zyklus nicht aus.
Mit dem Maschinen-Parameter suppressDepthErr stellen
Sie ein, ob die TNC bei der Eingabe einer positiven Tiefe
eine Fehlermeldung ausgeben soll (on) oder nicht (off).
Achtung Kollisionsgefahr!
Beachten Sie, dass die TNC bei positiv eingegebener
Tiefe die Berechnung der Vorposition umkehrt. Das Werk-
zeug fährt also in der Werkzeug-Achse mit Eilgang auf
Sicherheits-Abstand unter die Werkstück-Oberfläche!
