HEIDENHAIN TNC 320
99
5.2 W
e
rk
z
e
ug-D
a
te
n Ermitteln der Länge L mit einem Voreinstellgerät
Geben Sie den ermittelten Wert direkt in die Werkzeug-Definition
TOOL DEF oder in die Werkzeug-Tabelle ein.
Werkzeug-Radius R
Den Werkzeug-Radius R geben Sie direkt ein.

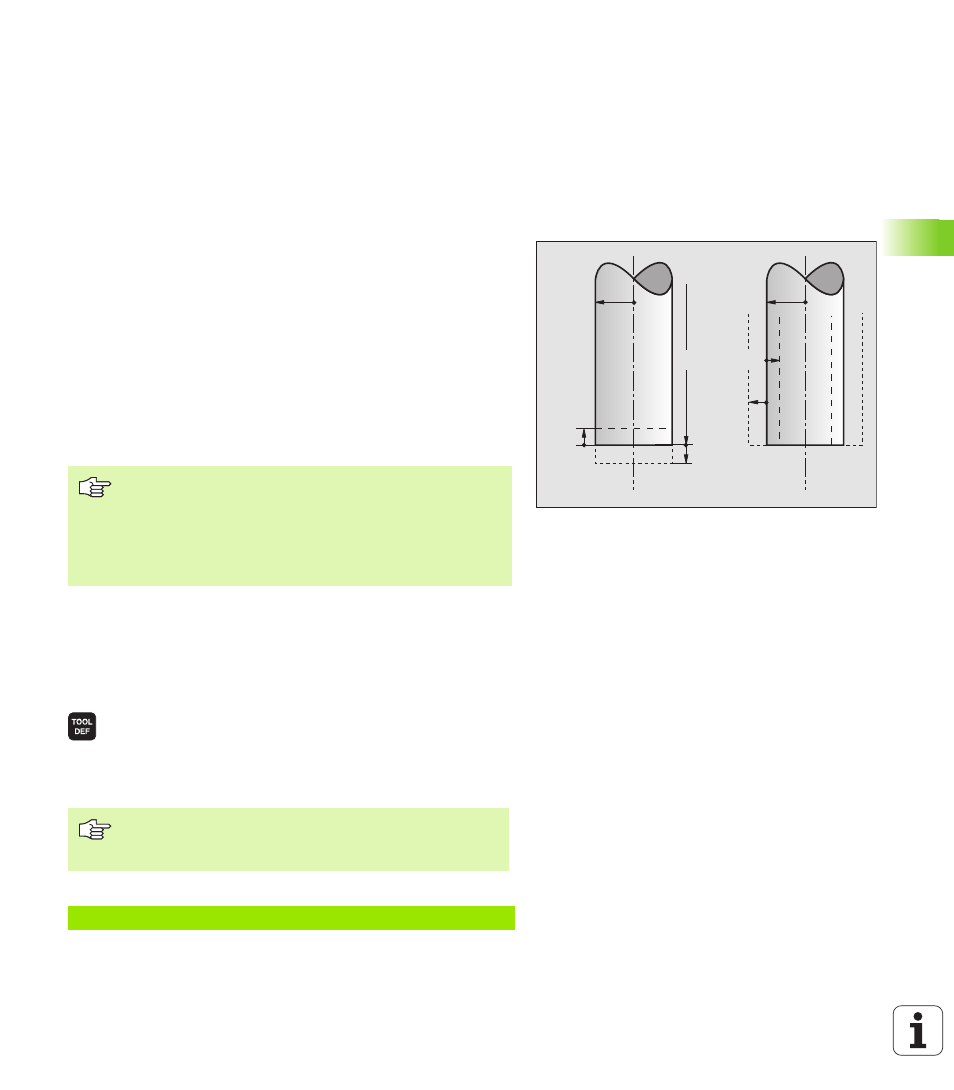

Delta-Werte für Längen und Radien
Delta-Werte bezeichnen Abweichungen für die Länge und den Radius
von Werkzeugen.
Ein positiver Delta-Wert steht für ein Aufmaß (DL, DR, DR2>0). Bei einer
Bearbeitung mit Aufmaß geben Sie den Wert für das Aufmaß beim
Programmieren des Werkzeug-Aufrufs mit TOOL CALL ein.
Ein negativer Delta-Wert bedeutet ein Untermaß (DL, DR, DR2<0). Ein
Untermaß wird in der Werkzeug-Tabelle für den Verschleiß eines
Werkzeugs eingetragen.
Delta-Werte geben Sie als Zahlenwerte ein, in einem TOOL CALL-Satz
können Sie den Wert auch mit einem Q-Parameter übergeben.
Eingabebereich: Delta-Werte dürfen maximal ± 99,999 mm betragen.
Werkzeug-Daten ins Programm eingeben
Nummer, Länge und Radius für ein bestimmtes Werkzeug legen Sie
im Bearbeitungs-Programm einmal in einem TOOL DEF-Satz fest:
8 Werkzeug-Definition wählen: Taste TOOL DEF drücken
8 Werkzeug-Nummer
: Mit der Werkzeug-Nummer ein
Werkzeug eindeutig kennzeichnen
8 Werkzeug-Länge : Korrekturwert für die Länge
8 Werkzeug-Radius
: Korrekturwert für den Radius
Beispiel
Delta-Werte aus der Werkzeug-Tabelle beeinflussen die
grafische Darstellung des Werkzeuges. Die Darstellung
des Werkstückes in der Simulation bleibt gleich.
Delta-Werte aus dem TOOL CALL-Satz verändern in der
Simulation die dargestellte Größe des Werkstückes. Die
simulierte Werkzeuggröße bleibt gleich.
DR<0
DR>0
DL<0
R
DL>0
L
R
Während des Dialogs können Sie den Wert für die Länge
und den Radius direkt in das Dialogfeld einfügen:
Gewünschten Achs-Softkey drücken.
4 TOOL DEF 5 L+10 R+5
