126
6 Programmieren: Konturen programmieren
6.4 Bahnbew
e
gung
en – r
e
c
h
twinklig
e K
oor
dinat
e
n NC-Beispielsätze
Ist-Position übernehmen
Einen Geraden-Satz (L-Satz) können Sie auch mit der Taste „IST-POSI-
TION-ÜBERNEHMEN“ generieren:
8 Fahren Sie das Werkzeug in der Betriebsart Manueller Betrieb auf
die Position, die übernommen werden soll
8 Bildschirm-Anzeige auf Programm-Einspeichern/Editieren wechseln
8
Programm-Satz wählen, hinter dem der L-Satz eingefügt werden
soll
8 Taste „IST-POSITION-ÜBERNEHMEN“ drücken: Die
TNC generiert einen L-Satz mit den Koordinaten der
Ist-Position

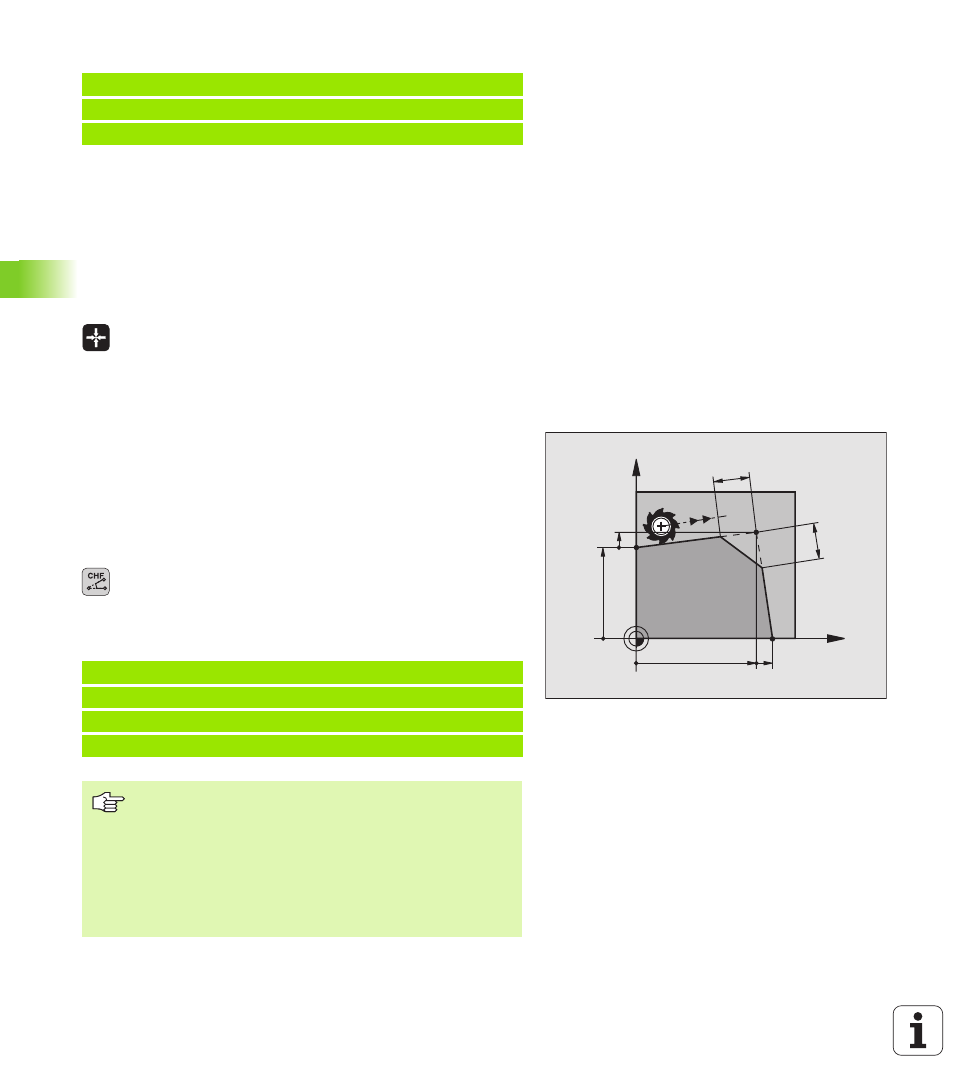

Fase CHF zwischen zwei Geraden einfügen
Konturecken, die durch den Schnitt zweier Geraden entstehen, kön-
nen Sie mit einer Fase versehen.
„ In den Geradensätzen vor und nach dem CHF-Satz programmieren
Sie jeweils beide Koordinaten der Ebene, in der die Fase ausgeführt
wird
„ Die Radiuskorrektur vor und nach CHF-Satz muss gleich sein
„ Die Fase muss mit dem aktuellen Werkzeug ausführbar sein
8 Fasen-Abschnitt : Länge der Fase
Falls nötig:
8 Vorschub F
(wirkt nur im CHF-Satz)
NC-Beispielsätze
7 L X+10 Y+40 RL F200 M3
8 L IX+20 IY-15
9 L X+60 IY-10
7 L X+0 Y+30 RL F300 M3
8 L X+40 IY+5
9 CHF 12 F250
10 L IX+5 Y+0
Eine Kontur nicht mit einem CHF-Satz beginnen.
Eine Fase wird nur in der Bearbeitungsebene ausgeführt.
Der von der Fase abgeschnittene Eckpunkt wird nicht
angefahren.
Ein im CHF-Satz programmierter Vorschub wirkt nur in
diesem CHF-Satz. Danach ist wieder der vor dem CHF-
Satz programmierte Vorschub gültig.
X
Y
40
12 30
5
12
5
