206
8 Programmieren: Zyklen
8.2 Zyklen zum Bohr
en, Gewindebohr
en und Gewindefräsen

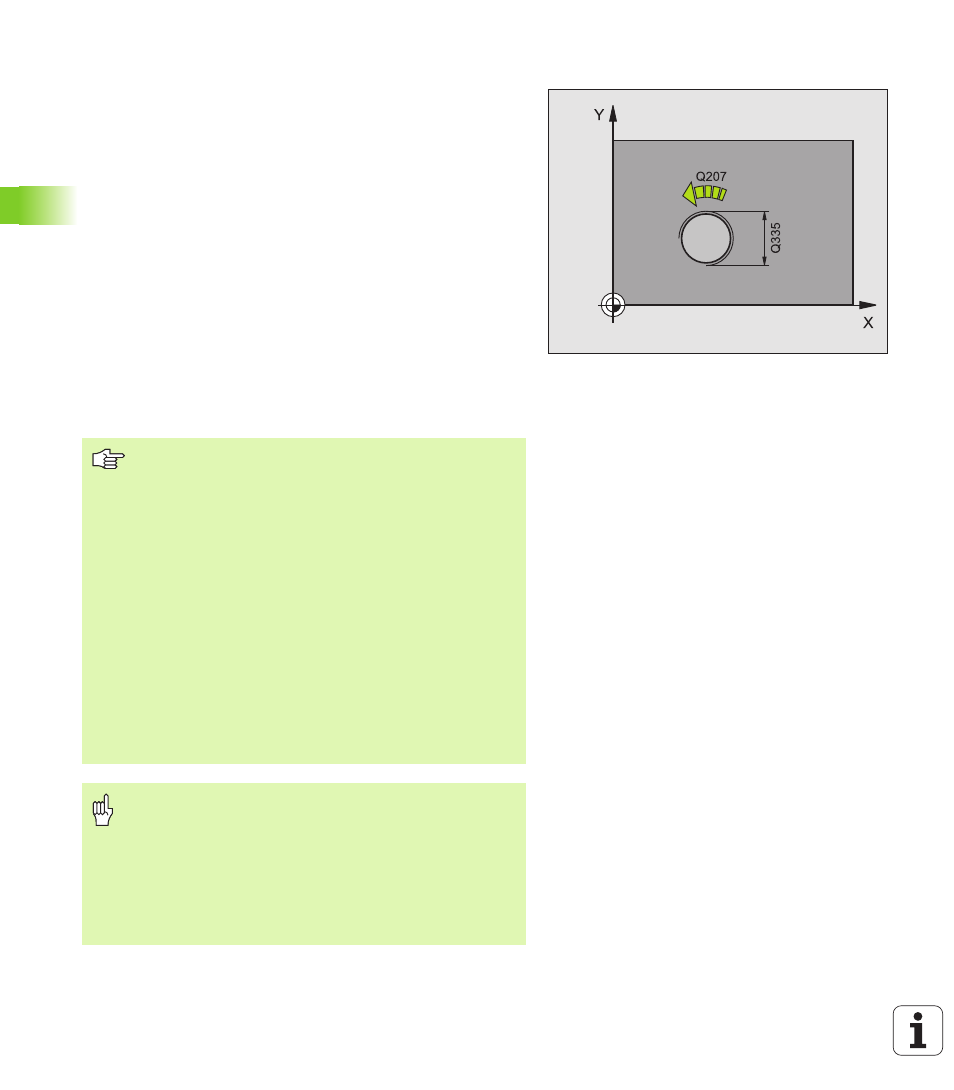

GEWINDEFRAESEN (Zyklus 262)
1 Die TNC positioniert das Werkzeug in der Spindelachse im Eilgang
FMAX auf den eingegebenen Sicherheits-Abstand über der Werk-
stück-Oberfläche
2 Das Werkzeug fährt mit dem programmierten Vorschub Vorposi-
tionieren auf die Startebene, die sich aus dem Vorzeichen der
Gewindesteigung, der Fräsart und der Anzahl der Gänge zum
Nachsetzen ergibt
3 Anschließend fährt das Werkzeug tangential in einer Helix-Bewe-
gung an den Gewindenenndurchmesser. Dabei wird vor der Helix-
Anfahrbewegung noch eine Ausgleichsbewegung in der Werk-
zeugachse durchgeführt, um mit der Gewindebahn auf der pro-
grammierten Startebene zu beginnen
4 Abhängig vom Parameter Nachsetzen fräst das Werkzeug das
Gewinde in einer, in mehreren versetzten oder in einer kontinuier-
lichen Schraubenlinienbewegung
5 Danach fährt das Werkzeug tangential von der Kontur zurück zum
Startpunkt in der Bearbeitungsebene
6 Am Ende des Zyklus fährt die TNC das Werkzeug im Eilgang auf
den Sicherheits-Abstand oder – falls eingegeben – auf den
2. Sicherheits-Abstand
Beachten Sie vor dem Programmieren
Positionier-Satz auf den Startpunkt (Bohrungsmitte) der
Bearbeitungsebene mit Radiuskorrektur R0 programmie-
ren.
Das Vorzeichen des Zyklusparameters Gewindetiefe legt
die Arbeitsrichtung fest. Wenn Sie die Gewindetiefe = 0
programmieren, dann führt die TNC den Zyklus nicht aus.
Die Anfahrbewegung an den Gewindenenndurchmesser
erfolgt im Halbkreis von der Mitte aus. Ist der Werkzeug-
durchmesser um die 4fache Steigung kleiner als der
Gewindenenndurchmesser wird eine seitliche Vorpositio-
nierung ausgeführt.
Beachten Sie, dass die TNC vor der Anfahrbewegung eine
Ausgleichsbewegung in der Werkzeug-Achse durchführt.
Die Größe der Ausgleichsbewegung ist von der Gewinde-
steigung abhängig. Auf ausreichend Platz in der Bohrung
achten!
Mit dem Maschinen-Parameter suppressDepthErr stellen
Sie ein, ob die TNC bei der Eingabe einer positiven Tiefe
eine Fehlermeldung ausgeben soll (on) oder nicht (off).
Achtung Kollisionsgefahr!
Beachten Sie, dass die TNC bei positiv eingegebener
Tiefe die Berechnung der Vorposition umkehrt. Das Werk-
zeug fährt also in der Werkzeug-Achse mit Eilgang auf
Sicherheits-Abstand unter die Werkstück-Oberfläche!
