HEIDENHAIN TNC 320
297
8.8 Sonder
-Zyklen

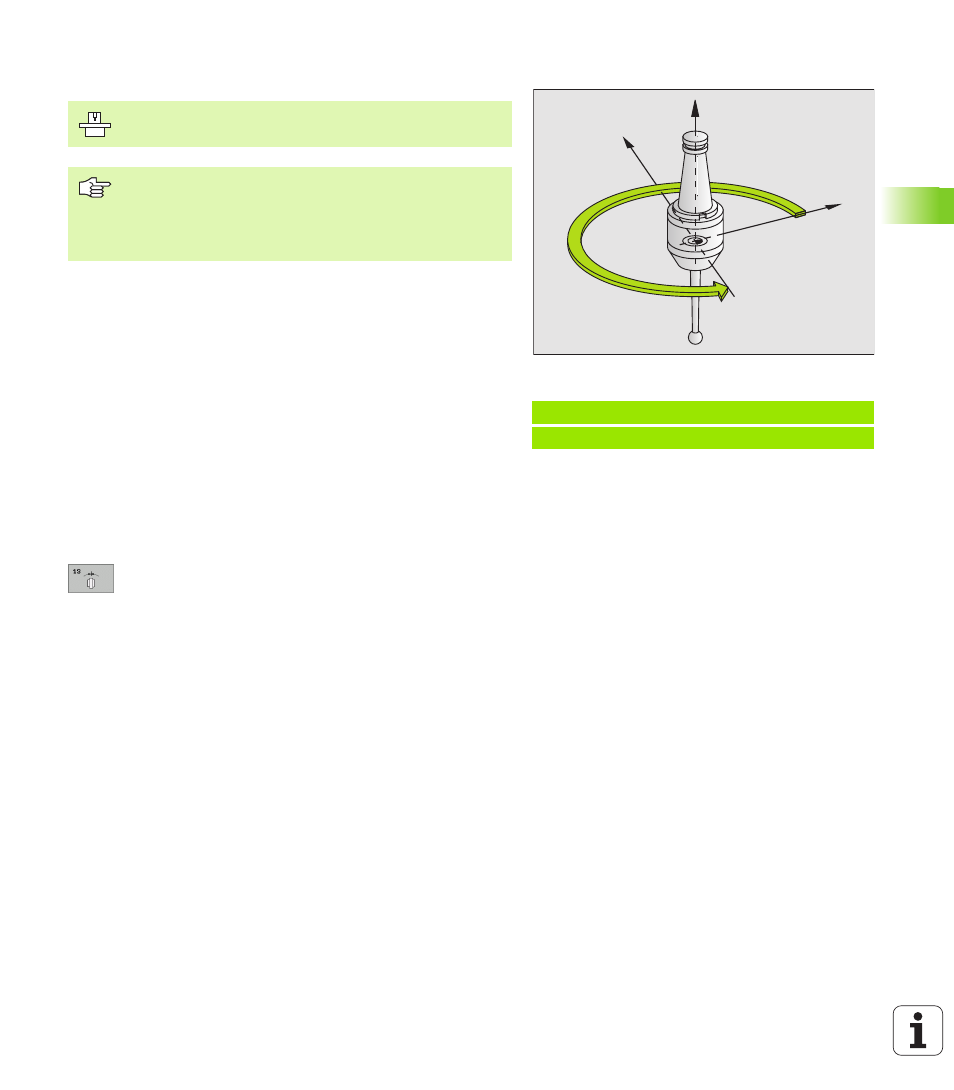

SPINDEL-ORIENTIERUNG (Zyklus 13)
Die TNC kann die Hauptspindel einer Werkzeugmaschine ansteuern
und in eine durch einen Winkel bestimmte Position drehen.
Die Spindel-Orientierung wird z.B. benötigt
„ bei Werkzeugwechsel-Systemen mit bestimmter Wechsel-Position
für das Werkzeug
„ zum Ausrichten des Sende- und Empfangsfensters von 3D-Tastsy-
stemen mit Infrarot-Übertragung
Wirkung
Die im Zyklus definierte Winkelstellung positioniert die TNC durch Pro-
grammieren von M19 oder M20 (maschinenabhängig).
Wenn Sie M19, bzw. M20 programmieren, ohne zuvor den Zyklus 13
definiert zu haben, dann positioniert die TNC die Hauptspindel auf
einen Winkelwert, der vom Maschinenhersteller festgelegt ist (siehe
Maschinenhandbuch).
8 Orientierungswinkel
: Winkel bezogen auf die Winkel-
Bezugsachse der Arbeitsebene eingeben
Eingabe-Bereich: 0 bis 360°
Eingabe-Feinheit: 0,1°
Beispiel: NC-Sätze
93 CYCL DEF 13.0 ORIENTIERUNG
94 CYCL DEF 13.1 WINKEL 180
X
Y
Z Maschine und TNC müssen vom Maschinenhersteller vor-
bereitet sein.
In den Bearbeitungszyklen 202, 204 und 209 wird intern
Zyklus 13 verwendet. Beachten Sie in Ihrem NC-Pro-
gramm, daß Sie ggf. Zyklus 13 nach einem der oben
genannten Bearbeitungszyklen erneut programmieren
müssen.
