HEIDENHAIN TNC 320 (340 551-01) Benutzerhandbuch
Seite 112
112
5 Programmieren: Werkzeuge
5
.3
We
rk
z
e
u
g
-K
o
rr
e
k
tu
r

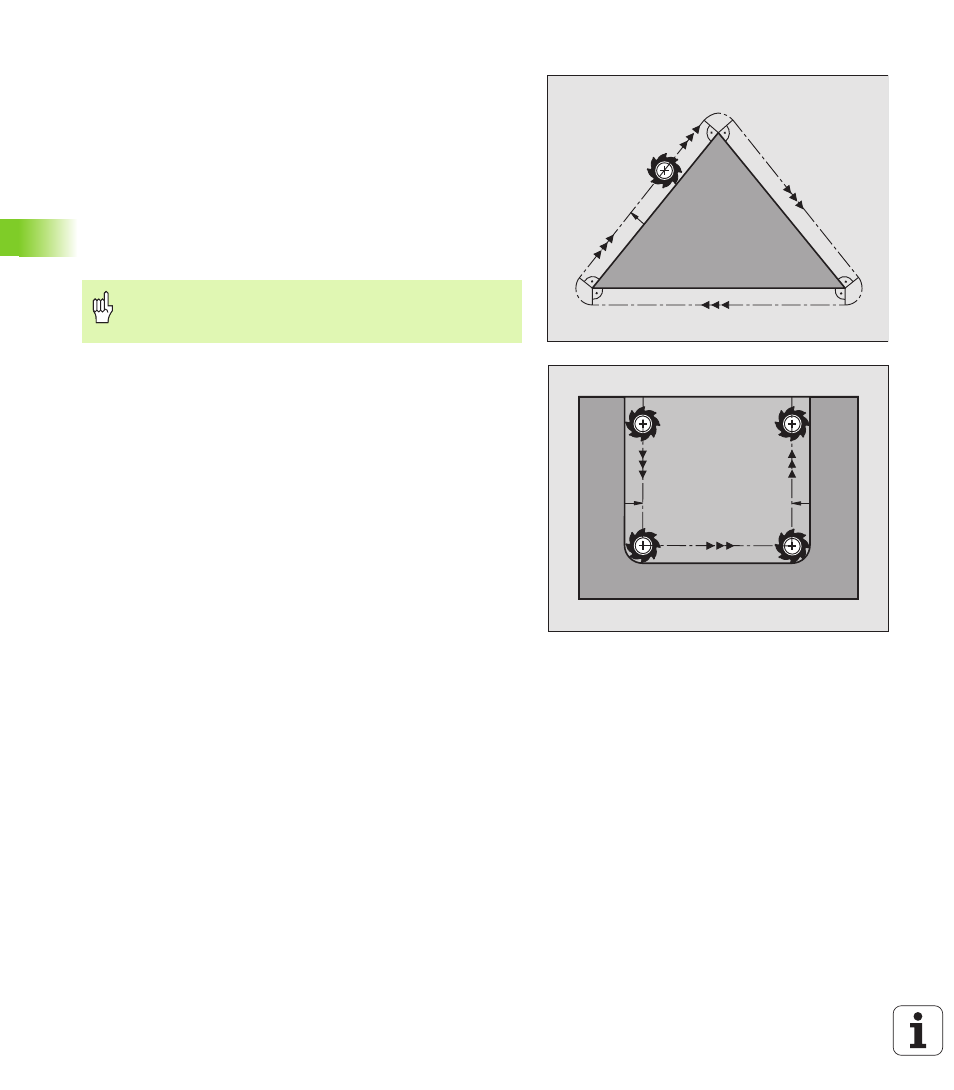

Radiuskorrektur: Ecken bearbeiten
Außenecken:
Wenn Sie eine Radiuskorrektur programmiert haben, dann führt die
TNC das Werkzeug an den Außenecken auf einem Übergangskreis.
Falls nötig, reduziert die TNC den Vorschub an den Außenecken,
zum Beispiel bei großen Richtungswechseln.
Innenecken:
An Innenecken errechnet die TNC den Schnittpunkt der Bahnen, auf
denen der Werkzeug-Mittelpunkt korrigiert verfährt. Von diesem
Punkt an verfährt das Werkzeug am nächsten Konturelement ent-
lang. Dadurch wird das Werkstück an den Innenecken nicht beschä-
digt. Daraus ergibt sich, dass der Werkzeug-Radius für eine
bestimmte Kontur nicht beliebig groß gewählt werden darf.
Legen Sie den Start- oder Endpunkt bei einer Innenbear-
beitung nicht auf einen Kontur-Eckpunkt, da sonst die
Kontur beschädigt werden kann.
RL
RL
RL
