HEIDENHAIN TNC 320
125
6.4 Bahnbew
e
gung
en – r
e
c
h
twinklig
e K
oor
dinat
e
n 6.4 Bahnbewegungen –
rechtwinklige Koordinaten

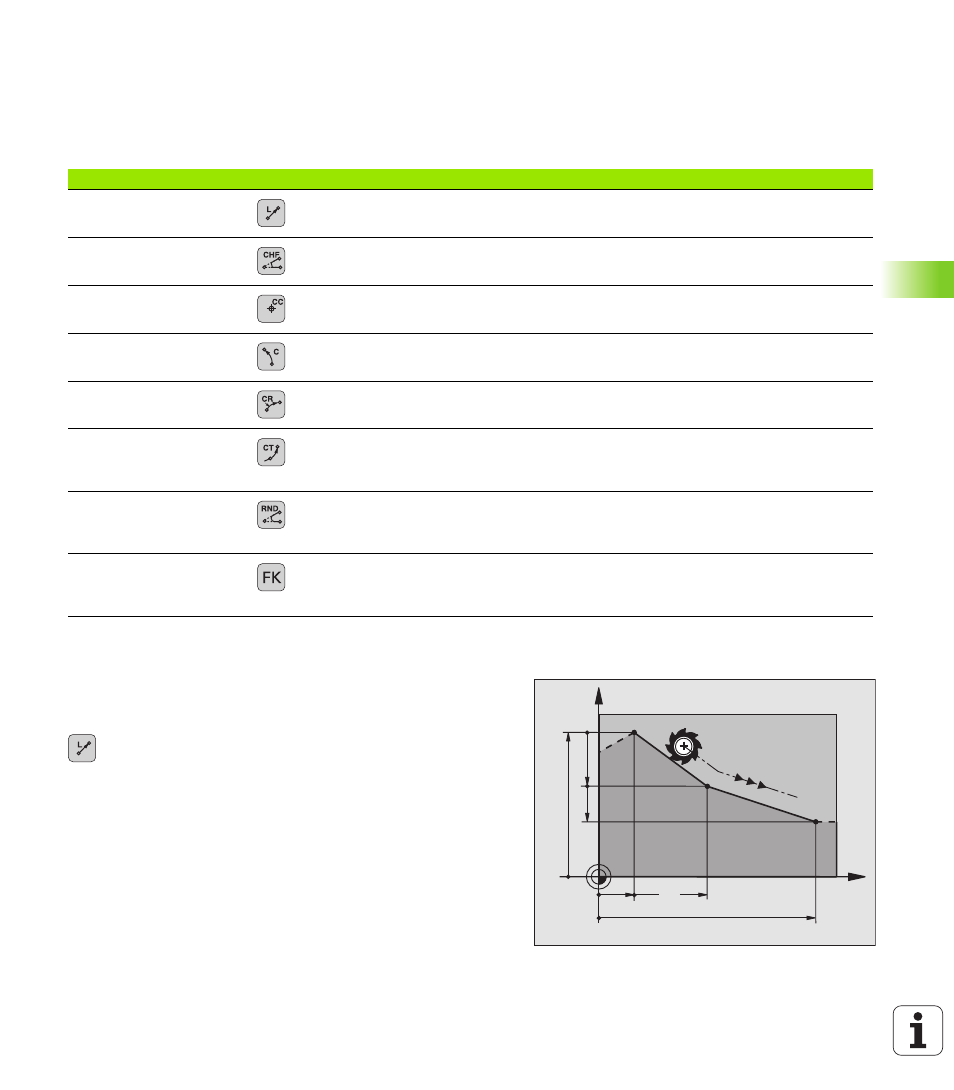

Übersicht der Bahnfunktionen
Gerade L
Die TNC fährt das Werkzeug auf einer Geraden von seiner aktuellen
Position zum Endpunkt der Geraden. Der Startpunkt ist der Endpunkt
des vorangegangenen Satzes.
8 Koordinaten
des Endpunkts der Geraden
Falls nötig:
8 Radiuskorrektur RL/RR/R0
8 Vorschub F
8 Zusatz-Funktion M
Funktion Bahnfunktionstaste Werkzeug-Bewegung Erforderliche Eingaben
Gerade L
engl.: Line
Gerade Koordinaten des Geraden-End-
punkts
Fase: CHF
engl.: CHamFer
Fase zwischen zwei Geraden Fasenlänge
Kreismittelpunkt CC;
engl.: Circle Center
Keine Koordinaten des Kreismittel-
punkts bzw. Pols
Kreisbogen C
engl.: Circle
Kreisbahn um Kreismittelpunkt
CC zum Kreisbogen-Endpunkt
Koordinaten des Kreis-End-
punkts, Drehrichtung
Kreisbogen CR
engl.: Circle by Radius
Kreisbahn mit bestimmten
Radius
Koordinaten des Kreis-End-
punkts, Kreisradius, Drehrichtung
Kreisbogen CT
engl.: Circle Tangential
Kreisbahn mit tangentialem
Anschluss an vorheriges und
nachfolgendes Konturelement
Koordinaten des Kreis-Endpunkts
Ecken-Runden RND
engl.: RouNDing of Cor-
ner
Kreisbahn mit tangentialem
Anschluss an vorheriges und
nachfolgendes Konturelement
Eckenradius R
Freie Kontur-Program-
mierung FK
Gerade oder Kreisbahn mit belie-
bigem Anschluss an vorheriges
Konturelement
siehe „Bahnbewegungen – Freie
Kontur-Programmierung FK”,
Seite 143
X
Y
60
15
40
10
10
20
