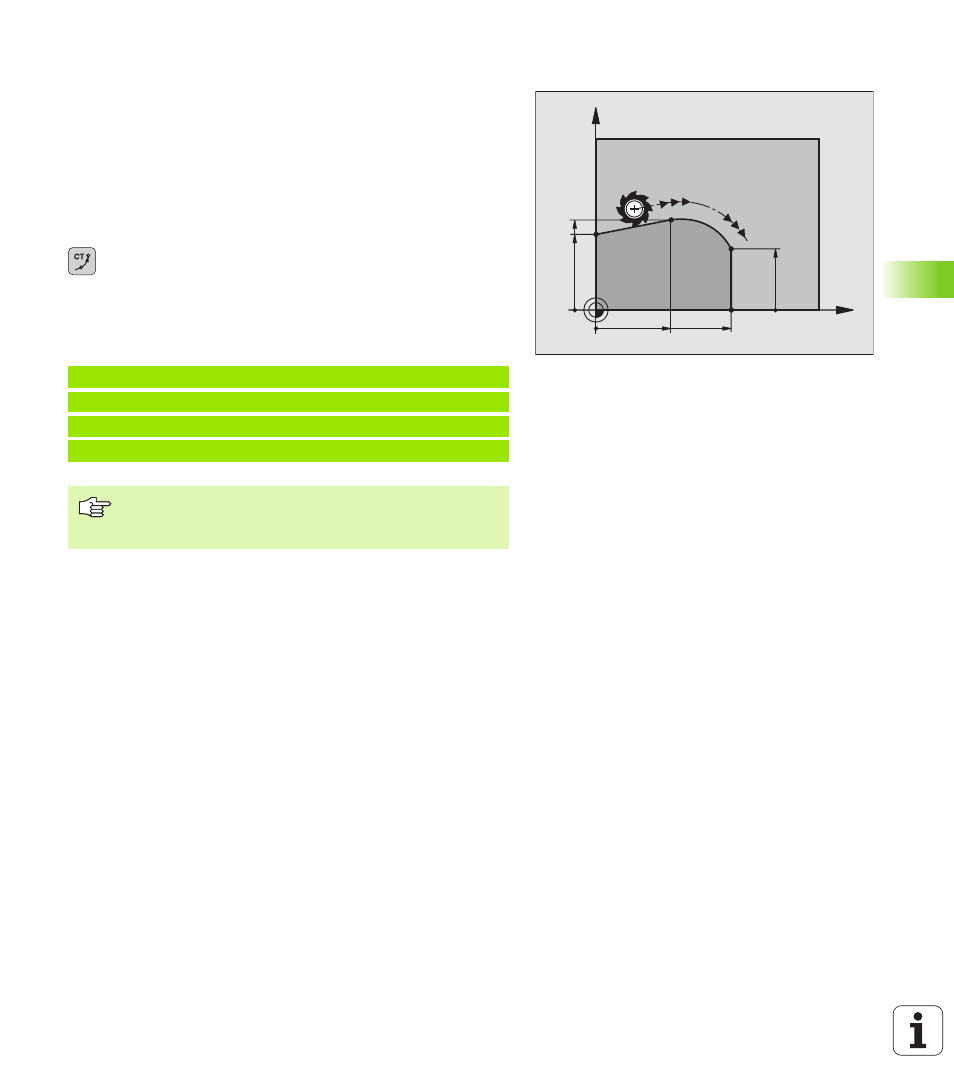

Kreisbahn CT mit tangentialem Anschluss
Das Werkzeug fährt auf einem Kreisbogen, der tangential an das zuvor
programmierte Konturelement anschließt.
Ein Übergang ist „tangential“, wenn am Schnittpunkt der Konturele-
mente kein Knick- oder Eckpunkt entsteht, die Konturelemente also
stetig ineinander übergehen.
Das Konturelement, an das der Kreisbogen tangential anschließt, pro-
grammieren Sie direkt vor dem CT-Satz. Dazu sind mindestens zwei
Positionier-Sätze erforderlich
8
Koordinaten
des Kreisbogen-Endpunkts
Falls nötig:
8
Vorschub F
8
Zusatz-Funktion M
NC-Beispielsätze
7 L X+0 Y+25 RL F300 M3
8 L X+25 Y+30
9 CT X+45 Y+20
10 L Y+0
Der CT-Satz und das zuvor programmierte Konturelement
sollten beide Koordinaten der Ebene enthalten, in der der
Kreisbogen ausgeführt wird!
X
Y
25
45
25
30
20
