8.5 SL
-Zyklen

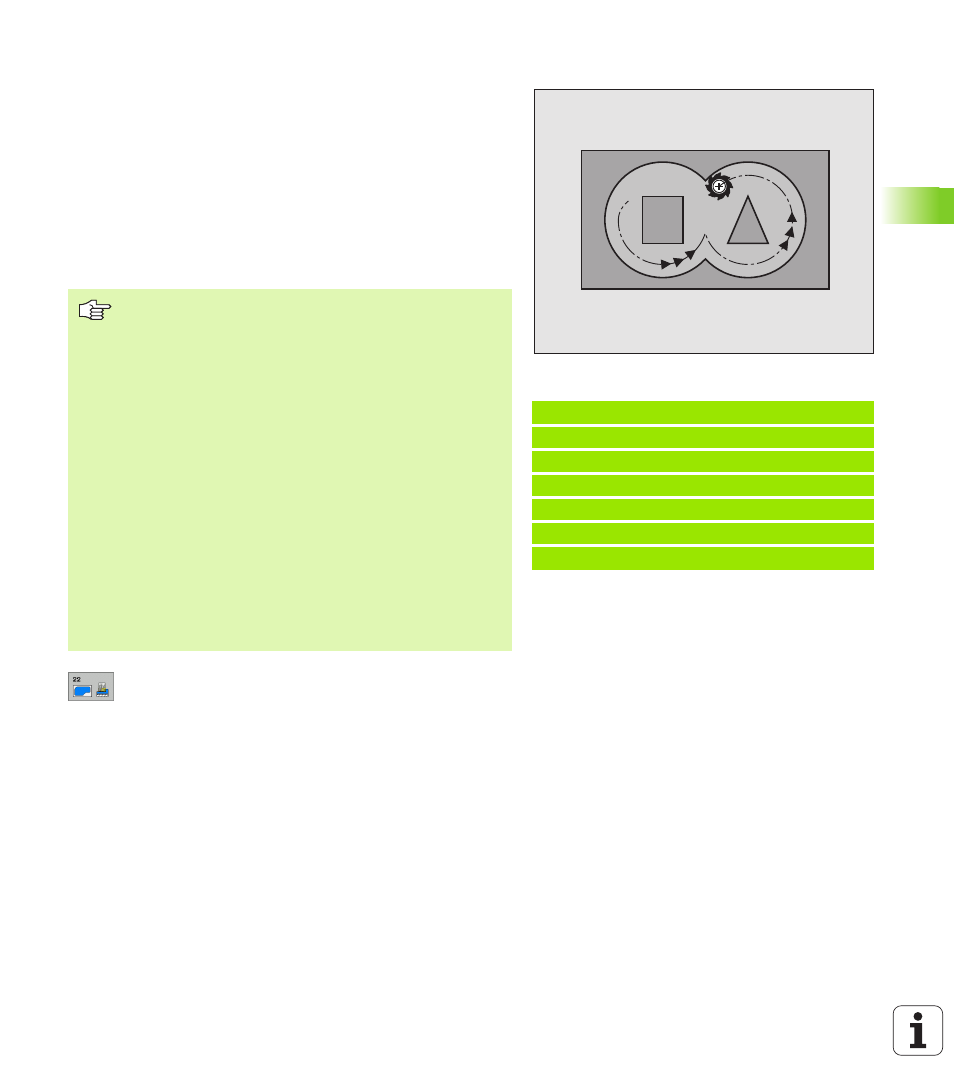

RAEUMEN (Zyklus 22)
1 Die TNC positioniert das Werkzeug über den Einstichpunkt; dabei
wird das Schlichtaufmaß Seite berücksichtigt
2 In der ersten Zustell-Tiefe fräst das Werkzeug mit dem Fräsvor-
schub Q12 die Kontur von innen nach außen
3 Dabei werden die Inselkonturen (hier: C/D) mit einer Annäherung
an die Taschenkontur (hier: A/B) freigefräst
4 Im nächsten Schritt fährt die TNC das Werkzeug auf die nächste
Zustell-Tiefe und wiederholt den Ausräum-Vorgang, bis die pro-
grammierte Tiefe erreicht ist
5
Abschließend fährt die TNC das Werkzeug auf die Sichere Höhe
zurück
8 Zustell-Tiefe
Q10 (inkremental): Maß, um das das
Werkzeug jeweils zugestellt wird
8 Vorschub Tiefenzustellung Q11: Eintauchvorschub
in mm/min
8 Vorschub Ausräumen
Q12: Fräsvorschub in mm/min
Beispiel: NC-Sätze
59 CYCL DEF 22 RAEUMEN
Q10=+5 ;ZUSTELL-TIEFE
Q11=100 ;VORSCHUB TIEFENZ.
Q12=350 ;VORSCHUB RAEUMEN
Q18=1 ;VORRAEUM-WERKZEUG
Q19=150 ;VORSCHUB PENDELN
Q208=99999 ;VORSCHUB RUECKZUG
C D
A B
Beachten Sie vor dem Programmieren
Ggf. Fräser mit einem über Mitte schneidenden Stirnzahn
verwenden (DIN 844), oder Vorbohren mit Zyklus 21.
Das Eintauchverhalten des Zyklus 22 legen Sie mit dem
Parameter Q19 und in der Werkzeug-Tabelle mit den Spal-
ten ANGLE und LCUTS fest:
„ Wenn Q19=0 definiert ist, dann taucht die TNC grund-
sätzlich senkrecht ein, auch wenn für das aktive Werk-
zeug ein Eintauchwinkel (ANGLE) definiert ist
„ Wenn Sie ANGLE=90° definieren, taucht die TNC senk-
recht ein. Als Eintauchvorschub wird dann der Pendel-
vorschub Q19 verwendet
„ Wenn der Pendelvorschub Q19 im Zyklus 22 definiert ist
und ANGLE zwischen 0.1 und 89.999 in der Werkzeug-
Tabelle definiert ist, taucht die TNC mit dem festgeleg-
ten ANGLE pendelnd ein
„ Wenn der Pendelvorschub im Zyklus 22 definiert ist und
kein ANGLE in der Werkzeug-Tabelle steht, dann gibt
die TNC eine Fehlermeldung aus
