Bedienung
HPR800XD Auto Gas – 806501 Revision 1 4-27

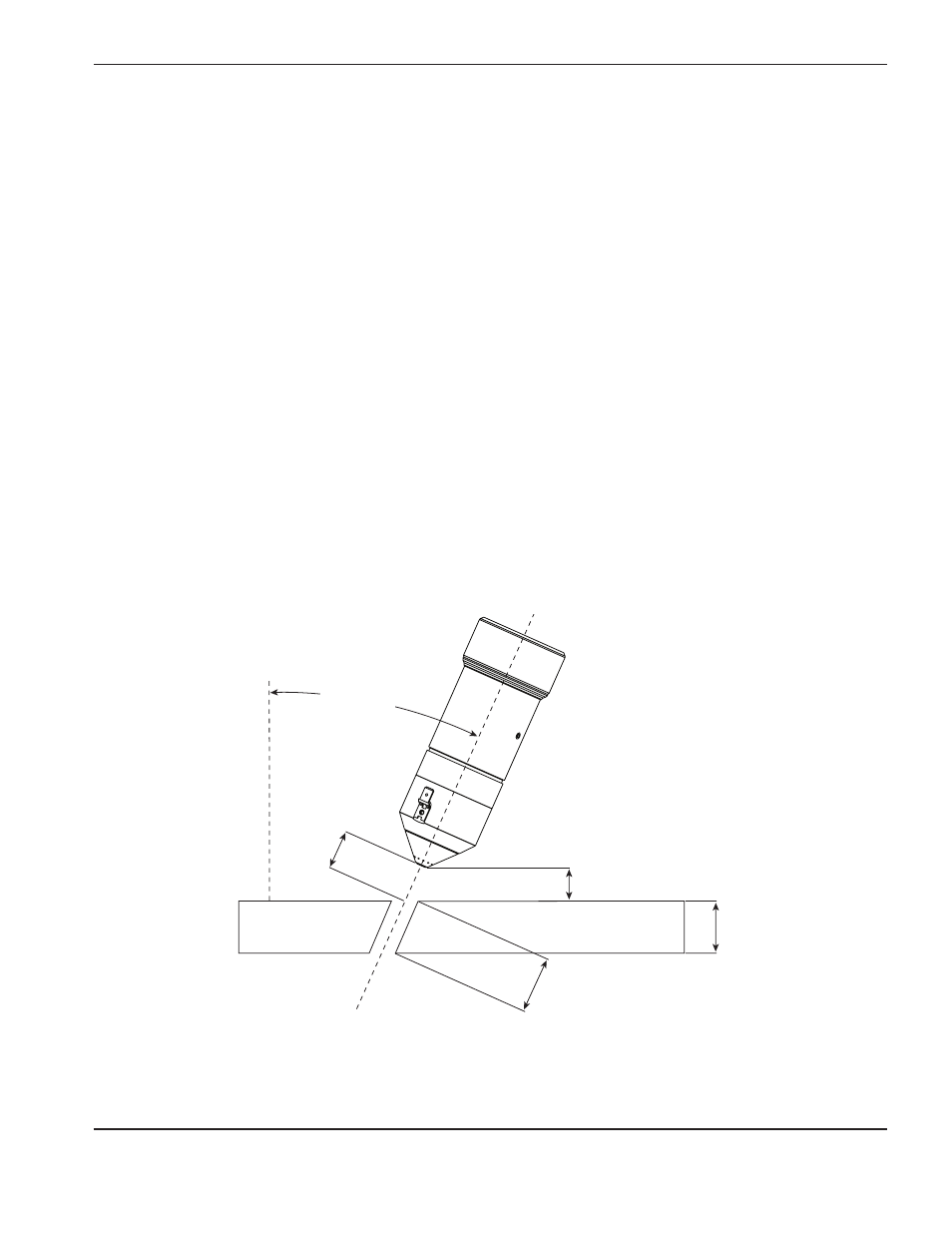

Definitionen beim Fasenschneiden
Fasenwinkel Der Winkel zwischen der Mittellinie des Brenners und einer zum Werkstück senkrechten
Linie. Ist der Brenner senkrecht zum Werkstück ausgerichtet, ist der Fasenwinkel gleich null.
Der maximale Fasenwinkel beträgt 45°.
Nennstärke Die vertikale Stärke des Werkstücks.
Äquivalente Stärke Die Länge der Schnittkante oder die Entfernung, die sich der Lichtbogen während des
Schneidvorgangs durch das Material bewegt. Die äquivalente Stärke ist gleich der
Nennstärke dividiert durch den Kosinus des Fasenwinkels. In der Schneidtabelle sind
äquivalente Stärken aufgelistet.
Zwischenraum Der vertikale Abstand zwischen dem niedrigsten Punkt des Brenners und der
Werkstückoberfläche.
Abstand zwischen Der lineare Abstand von der Mitte des Brenneraustritts zur Werkstückoberfläche entlang
Brenner und Werkstück der Brennermittellinie. In der Schneidtabelle sind die Abstandsbereiche zwischen Brenner
und Werkstück aufgelistet. Die kleinste Zahl steht für gerade Schnitte (Fasenwinkel = 0°).
Die größte Zahl steht für einen 45°-Fasenschnitt mit einem Zwischenraum von 3 mm.
Lichtbogen-Spannung Die Einstellung der Lichtbogen-Spannung hängt vom Fasenwinkel und der Einrichtung
der Schneidanlage ab. Die Einstellung der Lichtbogen-Spannung kann selbst bei gleicher
Stärke des Werkstücks von einer Anlage zur anderen verschieden sein. Die Lichtbogen-
Spannungen zum Fasenschneiden werden in den Fasenschneidtabellen nicht angegeben.
Fasenwinkel
Abstand
zwischen Brenner
und Werkstück
Brenner-
mittellinie
Zwischenraum
Nennstärke
Äquivalente
Stärke
0°
