InstallatIon
3-22 HPR800XD Auto Gas – 806501 Revision 1

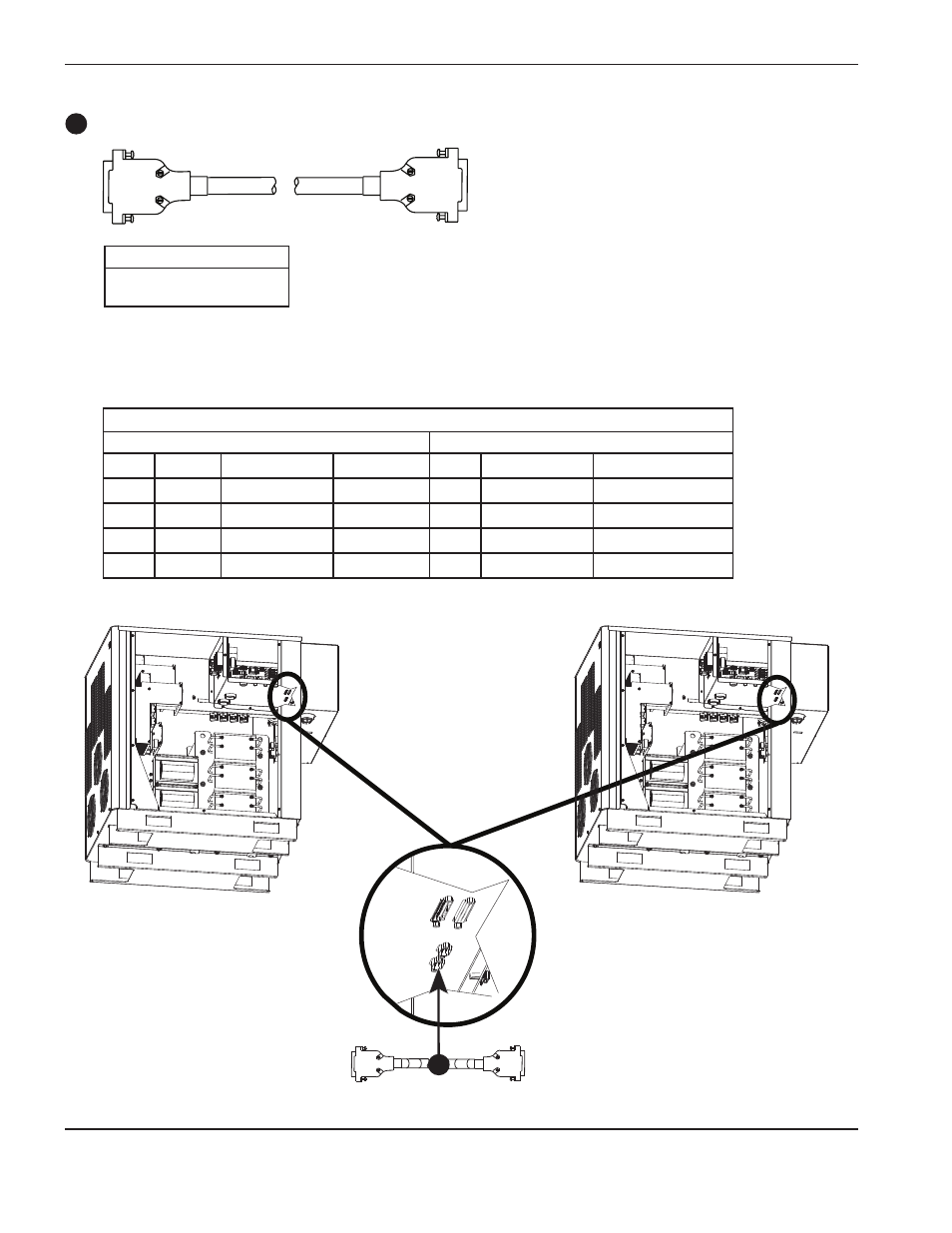

Kommunikationskabel 2
Liste der Kabelsignale – Stromquelle zu Kühler (9-polige DSUB-Steckverbinder)
Seite der primären Stromquelle Seite der sekundären Stromquelle
Stift-Nr. Drahtfarbe Eingang/Ausgang Beschreibung Stift-Nr. Eingang/Ausgang Funktion
2 Schwarz Eingang/Ausgang CAN L 2 Eingang/Ausgang CAN-Kommunikation
3 Schwarz Eingang CAN Masse 3 Ausgang Stromversorgungsmasse
7 Rot Eingang/Ausgang CAN H 7 Eingang/Ausgang CAN-Kommunikation
9 Rot Eingang Nicht verwendet 9 Ausgang Nicht verwendet
2
Teile-Nr. Länge
123839 4,5 m
123691 7,5 m
