Wartung
5-52 HPR800XD Auto Gas – 806501 Revision 1
Chopper-Tests
Automatische Chopper-Tests beim Einschalten
Wenn der Strom eingeschaltet wird (ON), wird das Schütz geschlossen, und die einzelnen Chopper werden
automatisch nacheinander getestet (1, 3, 2 und 4). Wenn sich der Status in 3 ändert, haben alle Chopper den Test
bestanden. Nach Abschluss der Tests wechselt die Einheit in den Spülgang, es sei denn, an einem der Chopper wird
ein Fehler festgestellt.
Beim Einschalten jedes Choppers fließt Strom in den Überspannungskreis, und wird auf obere und untere Grenzen hin
gemessen. Wenn der Chopper den Test besteht, wird der nächste Chopper getestet.
Wenn Chopper 1 den Test besteht, und einer der anderen Choppers den Test nicht besteht, kann davon ausgegangen
werden, dass Hauptschütz, Eingangsleistung und Überspannungskreis OK sind.
Fehlercodes:
Chopper 1 – Fehlercode 105 für zu niedrigen Strom Chopper 2 – Fehlercode 106 für zu niedrigen Strom
Chopper 1 – Fehlercode 103 für zu hohen Strom Chopper 2 – Fehlercode 104 für zu hohen Strom
Chopper 3 – Fehlercode 075 für zu niedrigen Strom Chopper 4 – Fehlercode 076 für zu niedrigen Strom
Chopper 3 – Fehlercode 107 für zu hohen Strom Chopper 4 – Fehlercode 095 für zu hohen Strom

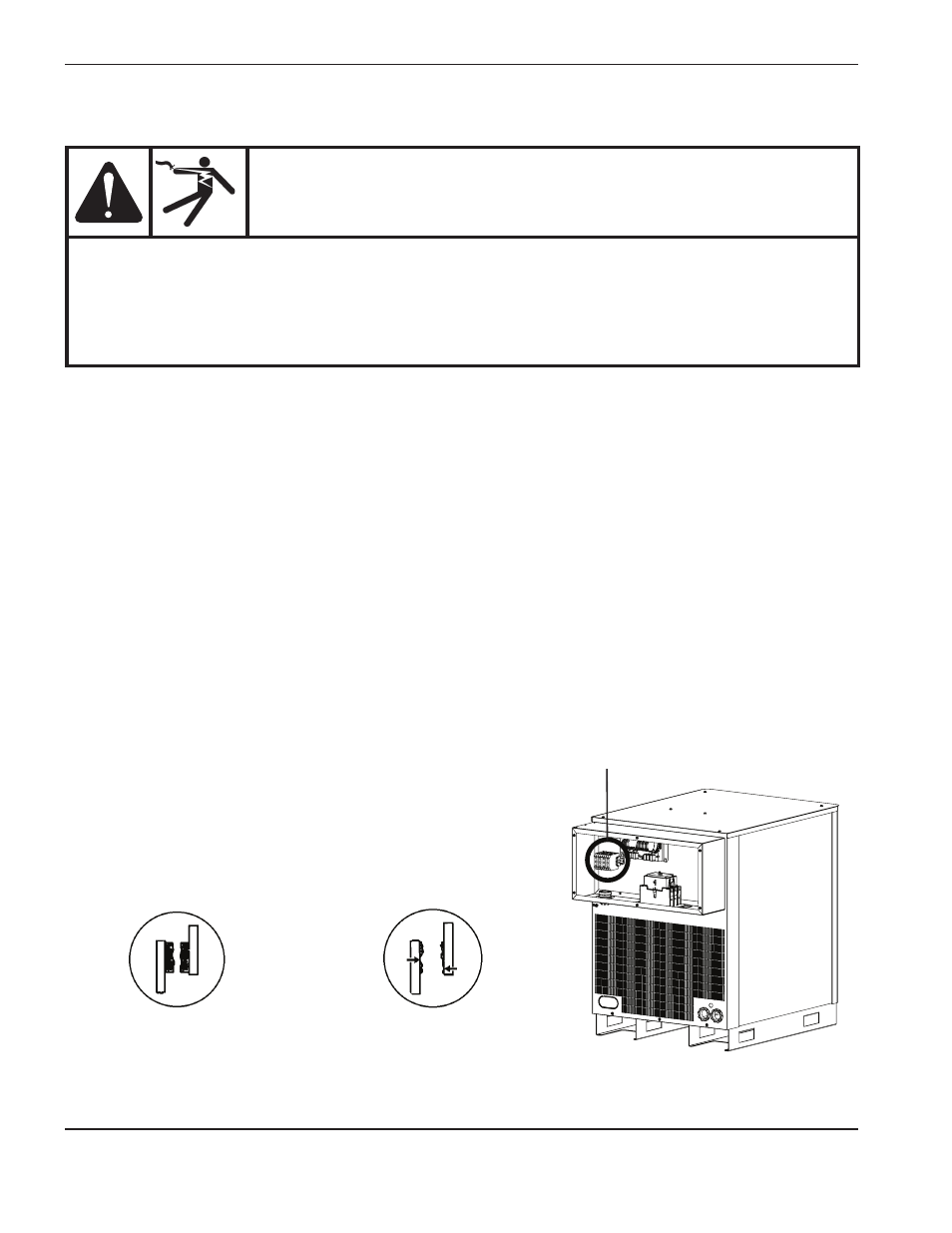

Ausfall Chopper 1
1. Die gesamte Stromversorgung der Anlage ausschalten (OFF).
2. Die Abdeckung über dem Hauptschütz (CON1) entfernen, und die
Kontakte auf Lichtbogen oder Schäden überprüfen.
• Wenn die Kontakte beschädigt sind, Schütz austauschen.
• Wenn die Kontakte in Ordnung sind, Abdeckung aufsetzen,
Netzschalter einschalten und mit Schritt 3 fortfahren.
OK Übermäßige Abnutzung
CON1
WARNUNG
BERÜHRUNGSGEFAHR
Arbeiten in der Nähe der Choppermodule müssen mit äußerster Vorsicht erfolgen. In den großen
Elektrolytkondensatoren (blaue Zylinder) werden hohe Energiemengen in Form von Spannung
gespeichert. Selbst bei abgeschalteter Stromzufuhr bestehen gefährliche Spannungen an den
Kondensatorpolen, am Chopper und an den Kühlkörpern der Dioden. Das Entladen eines
Kondensators mit einem Schraubenzieher oder einem anderen Werkzeug kann zu Explosion,
Sach- oder Personenschäden führen.
